Померање хидрауличног цилиндра и противтежа вентила: дијагностичка форензика за гране тешке опреме

И. 4 Основни узроци неконтролисаног заношења грана

Када је натоварена грана или кашикахидраулични цилиндарпада без уноса руковаоца, квар је последица једног од четири различита хидрауличка механизма:

Механизам отказа	Физички основни узрок	Звучни / визуелни симптом
Премосница заптивке клипа (унутрашње цурење)	Екструдирани У-поклопац или хабајући прстенови са зарезима који цуре уље од краја поклопца до краја шипке	Вруће место у цеви цилиндра; дрифт престаје када је шипка механички подупрта
Противтежа ВалвеСеат Веепинг	Контаминација испод седишта за шахт, урезан нос патроне или уморна опруга	Уље пролази кроз отвор вентила; стабилно померање без обзира на стање заптивке
Цурење калема усмереног вентила	Прекомерно хабање зазора калема у системима са отвореним средиштем	Појављује се само ако у кругу крака није инсталиран вентил за закључавање
Тхермал ОилЦонтрацтион	Хлађење врућег уља (65°Ц) до амбијенталне (15°Ц) смањује запремину течности за 3% до 4%	Почетни пад од 10-20 мм током првог сата, затим се потпуно стабилизује са нултим губитком притиска

---

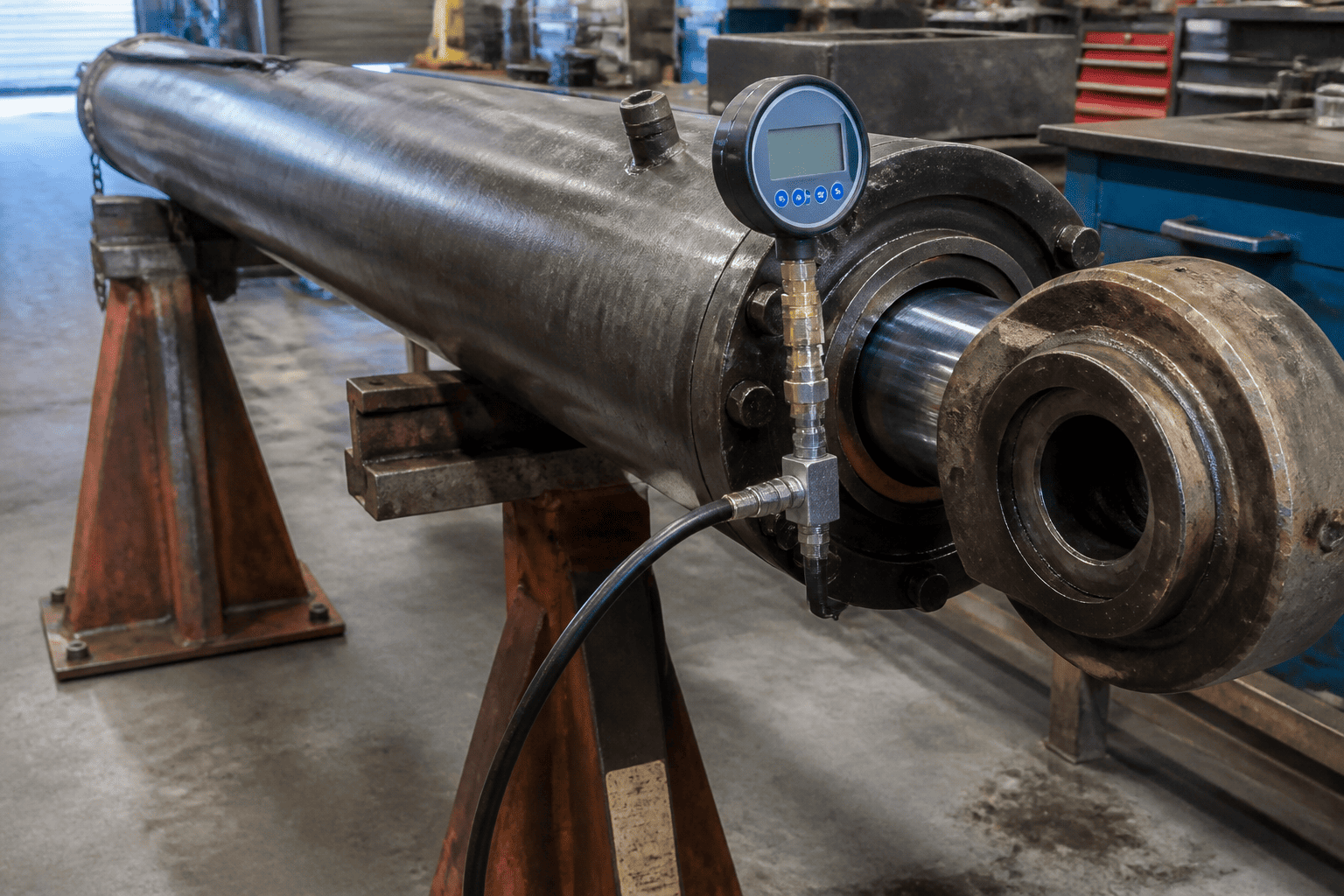

ИИ. 15-минутни тест изолације поља: цилиндар против вентила

Никада не уклањајте атешки цилиндар стрелеса машине пре него што завршите овај дефинитивни тест изолације:

1. Подигните грану на 45 степени са назначеним оптерећењем: Доведите хидраулично уље на нормалну радну температуру (приближно 50°Ц до 55°Ц).

2. Механички закључајте и подуприте грану: Инсталирајте ослонац за грану или ремен за кран који је одобрен од инжењеринга како бисте осигурали апсолутну сигурност.

3. Изолујте повратну линију на крају шипке: Одвојите хидраулично црево повезано са крајем шипке (прстенаста страна) цилиндра и затворите црево. Оставите отвор на крају шипке цилиндра отворен изнад чисте мерне посуде.

4. Уклоните механичку потпору: Дозволите пуном гравитационом оптерећењу да виси на стубу уља на крају поклопца цилиндра.

5. Посматрајте испуштање прикључка на крају шипке:

• Резултат А (Непрекидни ток нафте):Ако уље стално тече из отвореног отвора за шипку док се грана спушта надоле, уље под високим притиском заобилази заптивку клипа преко унутрашње круне клипа у комору шипке. Цилиндар захтева унутрашњу реконструкцију или брушење цеви.
• Резултат Б (сув порт, али бум и даље пузи):Ако нула уља излази из отвора за шипку, али се шипка цилиндра увлачи, заптивке клипа држе 100% чврсто. Запремина уља на крају поклопца излази преко седишта противтежног вентила за задржавање оптерећења назад у резервоар.

---

ИИИ. Лов на противтежни вентил: Зашто спуштање грана дрхти

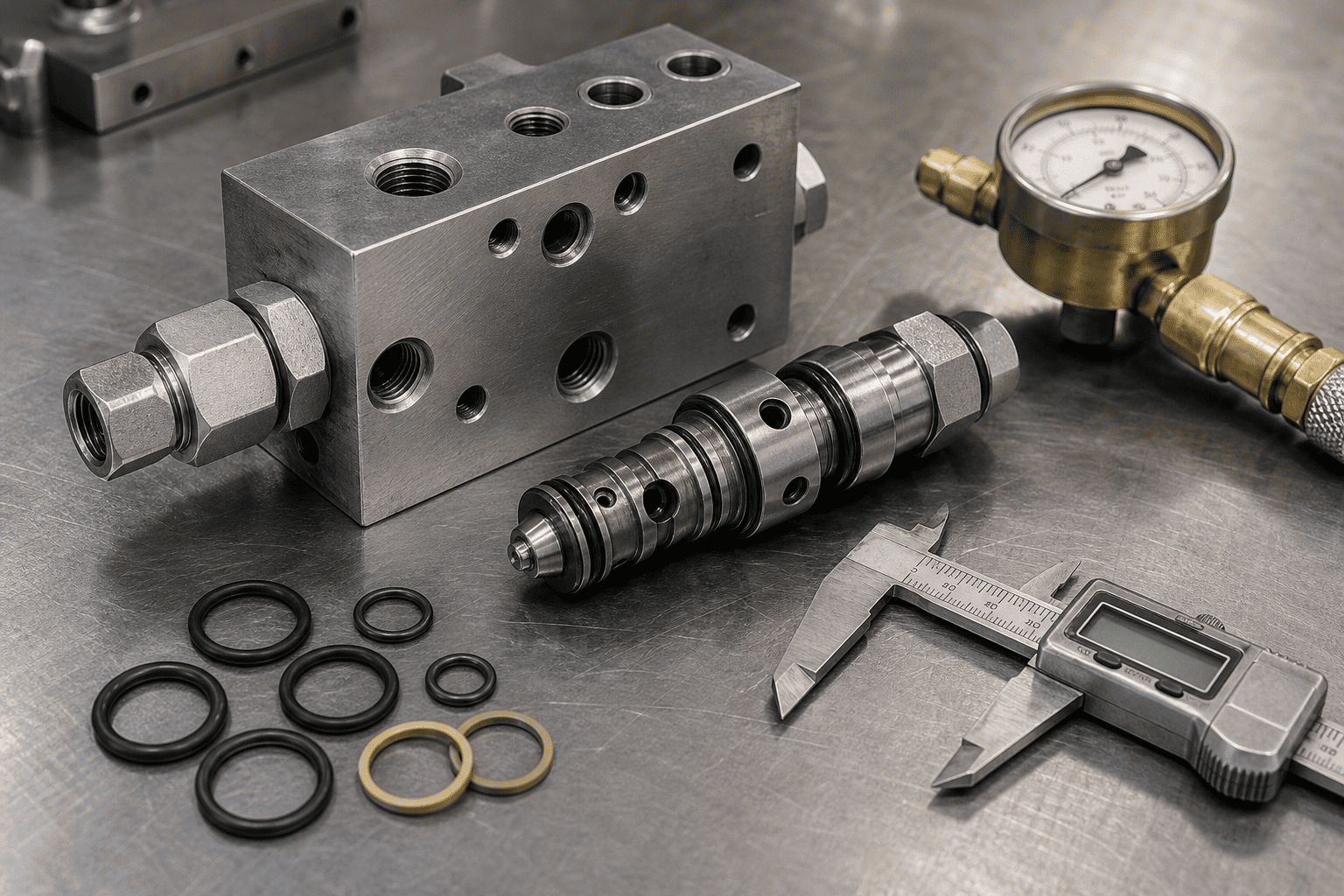

Противтежни вентили (вентили са прекомерним центром) обављају две критичне функције: задржавају уље како би спречили пад оптерећења ако вод пукне, и мере повратни ток тако да прекорачење гравитационог оптерећења не може да надмаши хидрауличну пумпу.

Када руковалац спусти тешку грану и машина почне силовито да се повија и клепета, противтежни вентил је ухваћен у нестабилности пилотског притиска (лов):

Корак	Опис процеса
1	Оператер шаље нижу команду → Пилотни притисак отвара противтежни вентил
2	Вентил се отвара → Уље излази са краја поклопца цилиндра → Грана убрзава надоле
3	Грана пада брже него што пумпа може да испоручи уље → Пилотни притисак пада на нулу
4	Губитак пилотског притиска → Вентил се изненада затвара → Хидраулични ударни талас, дрхтање гране

Овај циклус се понавља између пет и петнаест пута у секунди, стварајући екстремно акустично клепетање и структурални замор преко осовинских клинова носача.

---

ИВ. Инжењерска правила: Избор правог пилот односа

Примарна инжењерска грешка која покреће лов на противтежу је одабир претерано агресивног пилотског односа за флексибилну, структурну грану:

• Низак однос пилота (3:1 до 4:1):Веома стабилан и глатки на флексибилним гранама, дизалицама и крановима са дугим дохватом. Захтева већи пилот притисак да би се отворио, обезбеђујући природно хидраулично пригушивање које се одупире скоковима притиска.
• Средњи пилот однос (4,5:1 до 5:1):Стандардно мерило у индустрији за круте прикључке багера и кракове за подизање утоваривача на точковима где је механичко отпуштање минимално.
• Високи пилот однос (8:1 до 10:1):Изузетно енергетски ефикасан јер минимални пилот притисак отвара вентил, смањујући оптерећење мотора пумпе. Међутим, кертриџи са високим односом су преосетљиви на противпритисак и требало би да се користе само на крутим витлима или кратким, крутим хидрауличним моторима - никада на флексибилним конструкцијама гране високе инерције.

---

В. 4 најбоље праксе за хидрауличку поузданост без замаха

1. Исперите шупљине противтеже пре затезања:Чак и челична струготина од 20 микрона ухваћена између носа и седишта колектора ће изазвати 50 мм померања гране на сат. Увек исперите разводне бушотине према ИСО 16/14/11 стандардима чистоће.

2. Наведите Витон/ХНБР резервне прстенове за држање под високим притиском:Уверите се да пакети заптивки клипа користе термопластичне резервне прстенове против екструзије који могу да издрже 4000+ пси непрекидно статичко држање без микро-пузања.

3. Разликујте термичку контракцију од стварног цурења:Када тестирате новопаркирану машину, сачекајте тридесет минута за стабилизацију температуре уља пре него што снимите мере заношења.

4. Инсталирајте противтежни разводник са директном прирубницом:Избегавајте даљинско монтиране вентиле. Причвршћивање блока вентила директно на САЕ прикључке за прирубницу са 4 вијка на цеви цилиндра обезбеђује чврсту повратну информацију од пилота и нулти ризик од пуцања спољног црева.

---

ВИ. Дијагностичке консултације и набавка замене за тешке услове

Доживљавате упорно померање гране или нестабилност противтежног вентила у вашој флоти опреме?

Контактирајте ХЦИЦ-ову вишу групу за хидраулички инжењеринг. Пружамо комплетне форензичке прегледе кола, прилагођене интегрисане цилиндре са разводником са оптимизованим односом пилота и брзу испоруку ОЕМ заменских јединица пројектованих за перформансе без одступања.
