Кавитација и аерација хидрауличног цилиндра: Форензичка радионица о негативном притиску и питтингу клипа

И. Симптом: Када је глаткаХидраулични цилиндарОкреће се сунђерастом и вришти

Неколико ствари фрустрира екипу за одржавање тешке опреме више од цилиндра за грану или истовар који изненада почиње да клепета, креће се са неуобичајеним сунђерастим заостајањем и ствара гласно звецкање попут шаке мермера који се преврће кроз челичну цев.

Када механичари сруше цилиндар, очекују да ће пронаћи прљаво уље или покидану заптивку. Уместо тога, проналазе чврсту челичну површину круне клипа и унутрашње усне отвора за уље испресецане храпавим, мразним кратерима који изгледају као да су разнесени минијатурном сачмом.

Ово није трошење абразивних честица. То је кавитација хидрауличног цилиндра и аерација — два блиско повезана, али суштински различита феномена флуида који уништавају прецизне металне површине, кувају еластомерне заптивке и угрожавају безбедност машине.

ИИ. Кавитација наспрам аерације: разумевање стварне разлике

У извештајима службе на терену, техничари често спајају кавитацију и аерацију под генеричком ознаком „ваздух у водовима“. Разумевање како се сваки дешава је од суштинског значаја за отклањање правог узрока:

2.1 Парна кавитација (кључање од негативног притиска)

Кавитација настаје када је потражња за уљем на једној странихидраулични цилиндарклип надмашује брзину којом уље може физички да уђе.

• Када локални притисак падне испод притиска паре хидрауличког уља, течност буквално кључа на температури околине, формирајући милионе ситних микроскопских мехурића паре.
• Како ове парне шупљине путују из зоне ниског притиска у уље високог притиска, оне имплодирају у наносекундама.
• Свака микроимплозија генерише концентрисане микро-млазове течности који путују надзвучним брзинама, ударајући у околне металне површине са локализованим ударним силама које прелазе десетине хиљада фунти по квадратном инчу. Овај физички ефекат чекића замара метал све док се микро-љуспице не откину са површине.

 2.2 Аерација (механичко гутање ваздуха)

Аерација је контаминација хидрауличког уља слободним атмосферским ваздухом који се увлачи у коло из спољашње средине.

• Ваздух улази кроз стезаљке за усисно црево које цури, оштећене заптивке вратила на главној пумпи, лабаве спојнице цеви, низак ниво течности у резервоару или турбулентне повратне линије резервоара које се избацују изнад површине течности.
• За разлику од мехурића паре, слободан ваздух се не сруши одмах; формира млечну, пенасту емулзију која претвара релативно нестишљиву хидрауличну течност у мекану, поскакујућу пнеуматску опругу.

ИИИ. 4 знака упозорења које треба уочити на терену

ИВ. Где се оштећење јавља унутар цилиндра

Када системи за напајање флуида пате од хроничне кавитације и аерације, физичка оштећења се концентришу у одређеним зонама велике брзине:

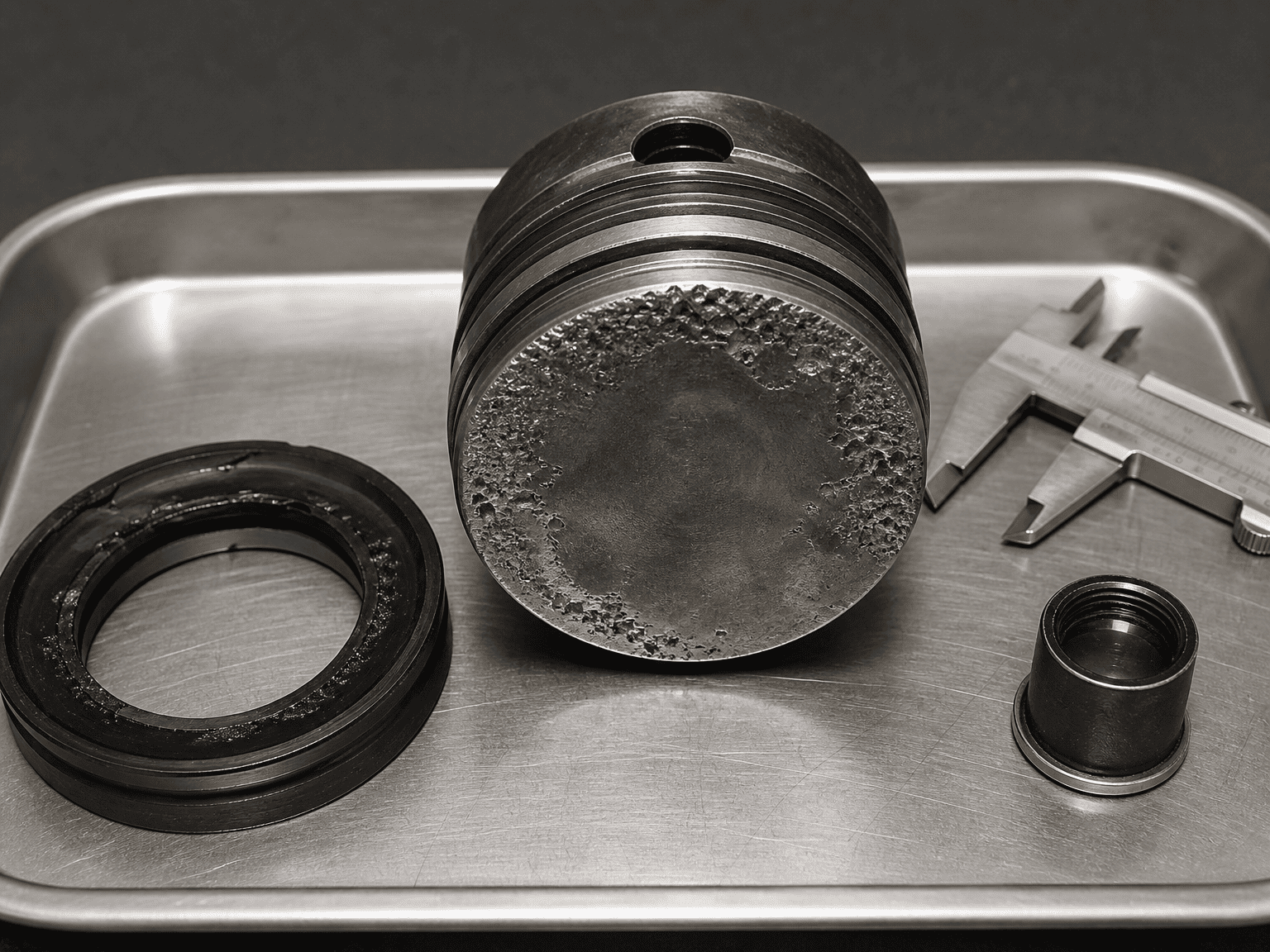

4.1 Лица круне клипа:На равној кружној површини клипа налазе се скупови дубоких, мразних микро удубљења у којима су шупљине паре које се урушавају више пута ударале у основни метал.

4.2 Унутрашњи отвори за уље:Оштри прелази под правим углом где хидраулично уље улази у цев цилиндра трпе озбиљну ерозију ивица и заокруживање.

4.3 Заптивке клипњаче и хабајући прстенови:Увучени ваздушни мехурићи се подвргавају брзој адијабатској компресији, стварајући локализоване топлотне шиљке који прже, глазирају и претварају флексибилне полиуретанске заптивне усне у ломљиве љуспице налик угљу.

4.4 Оштрени зидови цеви цилиндра:У близини крајњих граница хода, микро-млазнице уклањају заштитни филм уља за подмазивање, омогућавајући директно огреботине од метала до метала између трака за вођење клипа и полираног отвора цеви.

В. Прва 4 оперативна покретача на мобилној и индустријској опреми

5.1 Прекорачење гравитационог оптерећења (цилиндар одбеглог)

Када се тешка грана багера, каросерија приколице или јарбол виљушкара брзо спуштају под сопственом тежином, гравитација повлачи шипку цилиндра надоле брже него што хидраулична пумпа може да доведе уље на страну поклопца. Цилиндар постаје џиновски шприц, стварајући интензиван унутрашњи вакуум који кључа долазни млаз уља.

5.2 Покретање хладног зимског јутра

Густо, високо вискозно хладно хидраулично уље тешко пролази кроз уске усисне филтере и дуга црева за довод. Када оператер окрене мотор до пуног гаса одмах након покретања, пумпа изгладњује, повлачећи јак вакуум и шаљући млаз кавитирајуће течности право у актуаторе.

5.3 Зачепљени поклопци за одзрачивање резервоара

Како се цилиндри дугог хода шире, ниво течности у хидрауличном резервоару значајно опада. Ако је поклопац одзрачног поклопца резервоара заглављен блатом, прашином или ледом, атмосферски ваздух не може да уђе да би изједначио запремину. Унутар резервоара се развија делимични вакуум, који гуши усисни вод пумпе.

5.4 Лоше постављене преграде резервоара и повратни водови

Ако повратно уље урања у резервоар изнад нивоа течности као водопад, убацује ваздух у уље. Без адекватних преграда резервоара који би дозволили да се мехурићи ваздуха подигну на површину и испусте ваздух, пумпа одмах усисава ову пенасту смешу назад у цилиндре.

ВИ. Решења на нивоу кола за елиминисање кавитације и аерације

Поправљање кавитације цилиндра захтева решавање динамике кола која омогућава стварање негативног притиска:

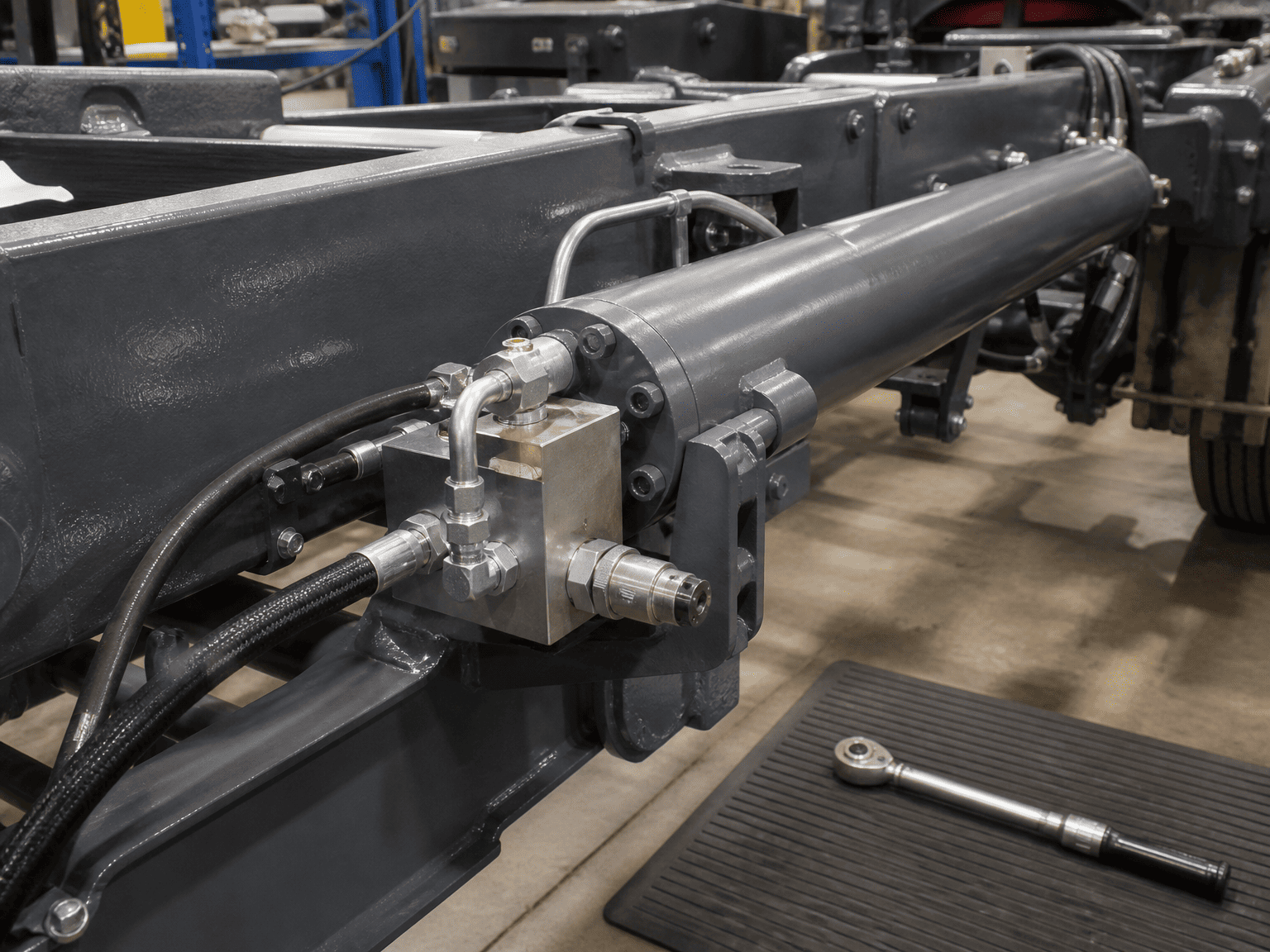

• Инсталирајте неповратне вентиле против кавитације: На струјним круговима са оптерећењем које се брзо креће или прекорачује, поставите наменски неповратни вентил против кавитације између радног отвора цилиндра и линије резервоара. Ако продужетак цилиндра захтева више уља него што пумпа обезбеђује, неповратни вентил се слободно отвара, дозвољавајући уљу резервоара да попуни вакуум.
• Противтежни (надцентрални) вентили одговарајуће величине: Противтежни вентили стварају контролисан противпритисак на повратној страни цилиндра, спречавајући гравитацију да побегне са теретом и обезбеђујући одржавање позитивног притиска током целог хода.
• Одржавајте минималну величину усисног вода: Уверите се да су усисни водови пумпе превелики, кратки, равни и предвиђени за континуирано усисавање без унутрашњег колапса.
• Дозволите одговарајуће време задржавања одзрачивања резервоара: Одмерите резервоар за уље тако да течност остане неометано неколико минута између циклуса, омогућавајући раствореним микромехурицима да природно испливају.

ВИИ. Контролна листа за дијагностику на терену за екипе за одржавање

Пре замене бучног или оштећеног цилиндра:

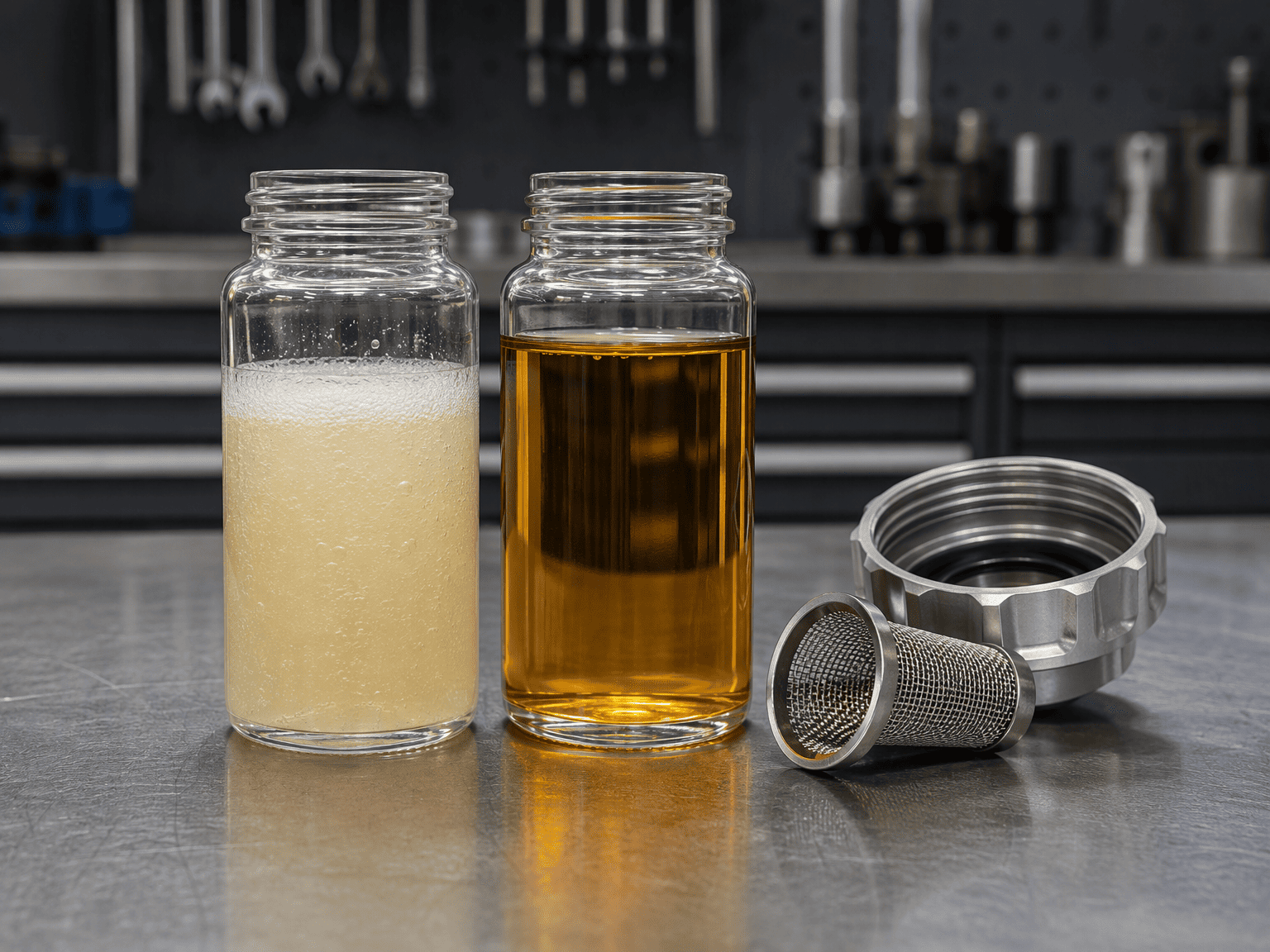

• Прегледајте контролно стакло за уље: да ли је течност млечна, замућена или преливена стабилном пеном?
• Проверите поклопце за одзрачивање резервоара за зачепљење прашине или смрзнуту влагу.
• Прегледајте обујмице усисног црева пумпе и спојеве на лабаве спојеве који би могли да усисавају ваздух под вакуумом.
• Проверите да ли се повратни водови испуштају знатно испод минималног нивоа уља у резервоару.
• Тестирајте поставке пилота противтежног вентила како бисте били сигурни да цилиндар не може пасти брже од капацитета пумпе.
• Прегледајте чело клипа цилиндра и грло отвора бороскопом да ли има карактеристичних мразованих кавитационих удубљења.

ВИИИ. Техничке границе и одрицање од одговорности за дијагностику

Овај водич описује стандардне механичке дијагностичке индикаторе и најбоље праксе хидрауличних кола. Комплексне машине са више осовина, кола са променљивим помаком која осете оптерећење и хидростатички погони затворене петље захтевају евиденцију пролазног притиска специфичног за коло и анализу флуида да би се изоловали основни узроци.*
