Прорачуни извијања хидрауличног цилиндра: Зашто дужина хода превазилази номиналну силу притиска

И. Опасност: Када цилиндар "3.000 пси" поквари на 1.200 пси

 Честа и скупа грешка у хидрауличном дизајну је израчунавање потисне силе цилиндра искључиво користећи хидраулични притисак и површину клипа:

                                                                           Ф = П × Апистон

Према овој једноставној формули, цилиндар са провртом од 4 инча на 3.000 пси ће гурати са приближно 37.700 лбс (167,7 кН) потиска. Ако је ход цилиндра само 12 инча, шипка лако подноси то оптерећење.

Међутим, продужите тај исти цилиндар на 60-инчни или 80-инчни ход, а применом тог истог компресивног потиска од 37.700 лбс ће клипњача често пуцати или трајно савијати као чачкалица—често када системски притисак достигне само 1,000 до 1,500 псиии.

Овај начин катастрофалног квара није неуспех при затезању материјала; то је еластично извијање стуба. У апликацијама са дугим ходом, структурна стабилност витке клипњаче у потпуности превазилази називни притисак цеви.

ИИ. Тхе Пхисицс офХидраулични цилиндарБуцклинг: Ојлерова теорија стуба

Када је ахидраулични цилиндаррастеже под притиском, склоп се понаша као дугачак, витак стуб конструкције. Максимално теоријско оптерећење притиска које витка стуба може да издржи пре него што дође до бочне нестабилности је регулисано Ојлеровом критичном формулом извијања:

                                                           Фцр = π² Е И / Ле² = π² Е И / (К · Л)²

где:

• Фцр = критично Еулерово оптерећење при извијању (Н или лбф)
• Е = Модул еластичности материјала шипке (за типичан угљенични/легирани челик, Е ≈ 200 до 210 ГПа или 29 × 10⁶ пси)
• И = Површински момент инерције попречног пресека чврстог округлог штапа (м⁴ или ин⁴)
• Л = Укупна продужена инсталацијска удаљеност између тачака монтаже (м или ин)
• К = Ефективни фактор дужине стуба заснован на условима монтаже цилиндра
• Ле = К · Л = Ефективна дужина извијања

ИИИ. Израчунавање момента инерције за чврсте шипке:

За чврсту округлу клипњачу пречника др:

                                                                            И = π др⁴ / 64

Приметимо да момент инерције зависи од четвртог степена пречника шипке (др⁴). То значи да незнатно повећање пречника шипке ствара огромно повећање отпорности на извијање:

• Повећање пречника шипке са 2,0 ин на 2,5 ин (25% повећање пречника) повећава отпорност на извијање за 144% (2,44×).

ИВ. Израчунавање безбедног радног оптерећења и препоручених фактора безбедности

Никада немојте радити ахидраулични цилиндарблизу своје критичне границе извијања Фцр. У раду у стварном свету,хидраулични цилиндриискусите мале ексцентричности, мањи ход игле, скокове убрзања и неизбежна бочна оптерећења.

Дозвољени пројектни потисак Фаллов мора укључивати ригорозни фактор сигурности Сф:

                                                                           Флов = Фцр / Сф

Препоручене смернице за факторе безбедности:

• Стационарне индустријске машине (чисте, вођене): Минимум Сф ≥ 2,5 до 3,0
• Општа мобилна машина (приколице за одлагање отпада, утоваривачи, отпадна опрема): Минимални Сф ≥ 3,0 до 3,5
• Високо ризично / подизање особља (дизалице, камиони са стрелом, покретне дизалице): Минимални Сф ≥ 3,5 до 4,5

В. Однос виткости и прелазак на Џонсонову формулу

Ојлерова формула претпоставља чисто еластично савијање и важи само за витке стубове где однос виткости λ прелази праг прелаза стуба λц.

                                                       λ = Ле / рг = (К · Л) / (др / 4) = 4 К Л / др

Где је рг = √И/А = др / 4 полупречник ротације.

За типичан 1045 или 4140 хром челик, прелазни праг λц ≈ 85 до 105:

• Ако је λ > λц (дуги витки штапови): Користите Ојлерову формулу (неуспех услед еластичне нестабилности).
• Ако је λ ≤ λц (шипови од кратких до средњих): Користите Џонсонову параболичну формулу или стандардну границу течења (неуспех услед попуштања при притиску или нееластичног извијања).

ВИ. 4 Уобичајена ОЕМ инжењерска превида која узрокују савијене шипке

1. Израчунавање извијања при увученој дужини уместо потпуно продуженој дужини:Најрањивији моменат се јавља када је штап на 100% хода где је Л на свом максимуму.

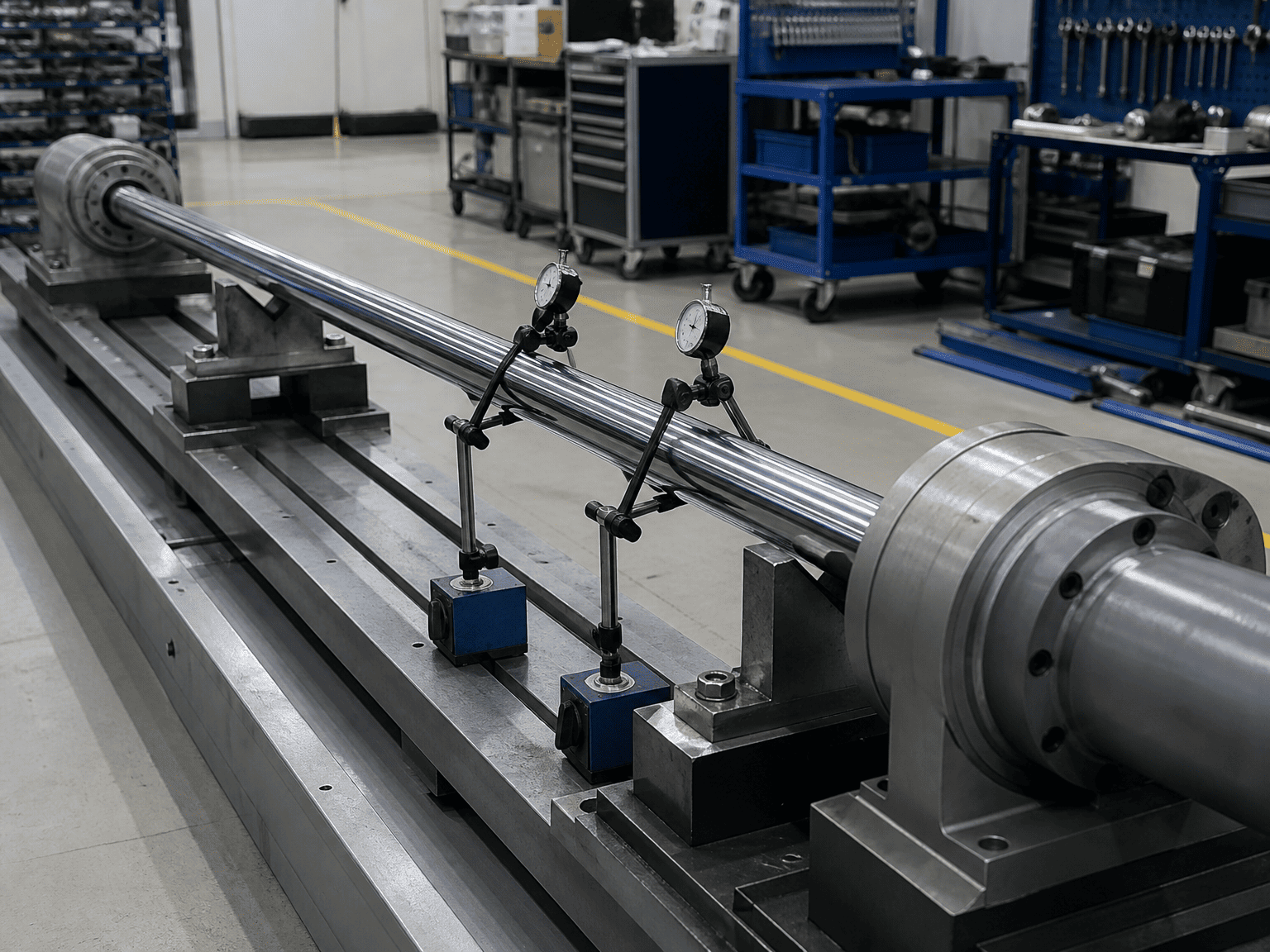

2. Игнорисање хоризонталног пада испод мртве тежине:На дугим хоризонталним цилиндрима (> 2 метра хода), тешка хромирана шипка благо савија под гравитацијом, стварајући уграђено ексцентрично оптерећење које убрзава извијање.
3. Под претпоставком да носачи игле остану без трења:Временом, зарђале или неподмазане осовинице се заглављују, претварајући држач за осовину у делимично закључан спој под напрезањем обртног момента који изазива моменте савијања.
4. Занемаривање кругова за регенерацију:Диференцијална/регенерациона кола подвргавају и страну поклопца и стране шипке пуном притиску пумпе, одржавајући пуну потиску силу стуба док смањујући структурну маргину.

ВИИ. Шта послати када димензионирате цилиндре са дугим ходом помоћу ХЦИЦ-а

Да бисте добили потпуну верификацију извијања и преглед ФЕА колоне од ХЦИЦ инжењера, наведите:

1. Пречник радног цилиндра, ход и максимални хидраулични притисак
2. Геометрија монтаже машине и цртеж осовине (за потврду К-фактора)
3. Оријентација монтаже (хоризонтално, вертикално гурање горе/доле или угаони лук)
4. Спољна ограничења вођења (слободно невођено оптерећење наспрам прецизних линеарних клизних шина)
5. Радни циклус, брзине радног циклуса и услови околине
