ХЦИЦ је објавио наменски извор заХЦИЦ-310 Америчка дизалица, стављајући информације о монтажи модела на основу инча и преглед апликација у центар разговора са купцем.
Ресурс је намењен произвођачима комерцијалних возила, произвођачима каросерија, тимовима за одржавање возног парка и северноамеричким дистрибутерима који морају да провере дизалицу у односу на праву шасију. Његов користан допринос није обећање да једна дизалица одговара сваком возилу. Купцима даје дефинисану почетну тачку: прегледајте објављене димензије, упоредите их са шасијом и идентификујте промене потребне за нестандардну инсталацију.
Ово је јавно ажурирање ресурса производа. То није најава именоване поруџбине купца, уговора о возном парку, резултата испоруке или универзалног одобрења за уградњу. Коначна подобност и даље зависи од оквира возила, оптерећења, геометрије каросерије, хидрауличког кола и инсталационих цртежа.
Купац комерцијалног возила може почети са захтевом за „америчку електричну дизалицу“. Тај опис није довољан за издавање налога за куповину. Дизалица мора да се повеже са одређеним оквиром, да ради кроз дефинисану путању подизања и да ради са хидрауличним контролама возила.
Исти проблем се појављује у раду замене. Дизалица која изгледа слично старој јединици и даље може створити проблем ако се основни отисак, шаблон монтажне рупе, ход руке или хидраулични интерфејс разликује. Тачно поређење је између објављених података о дизалици и стварног интерфејса шасије.

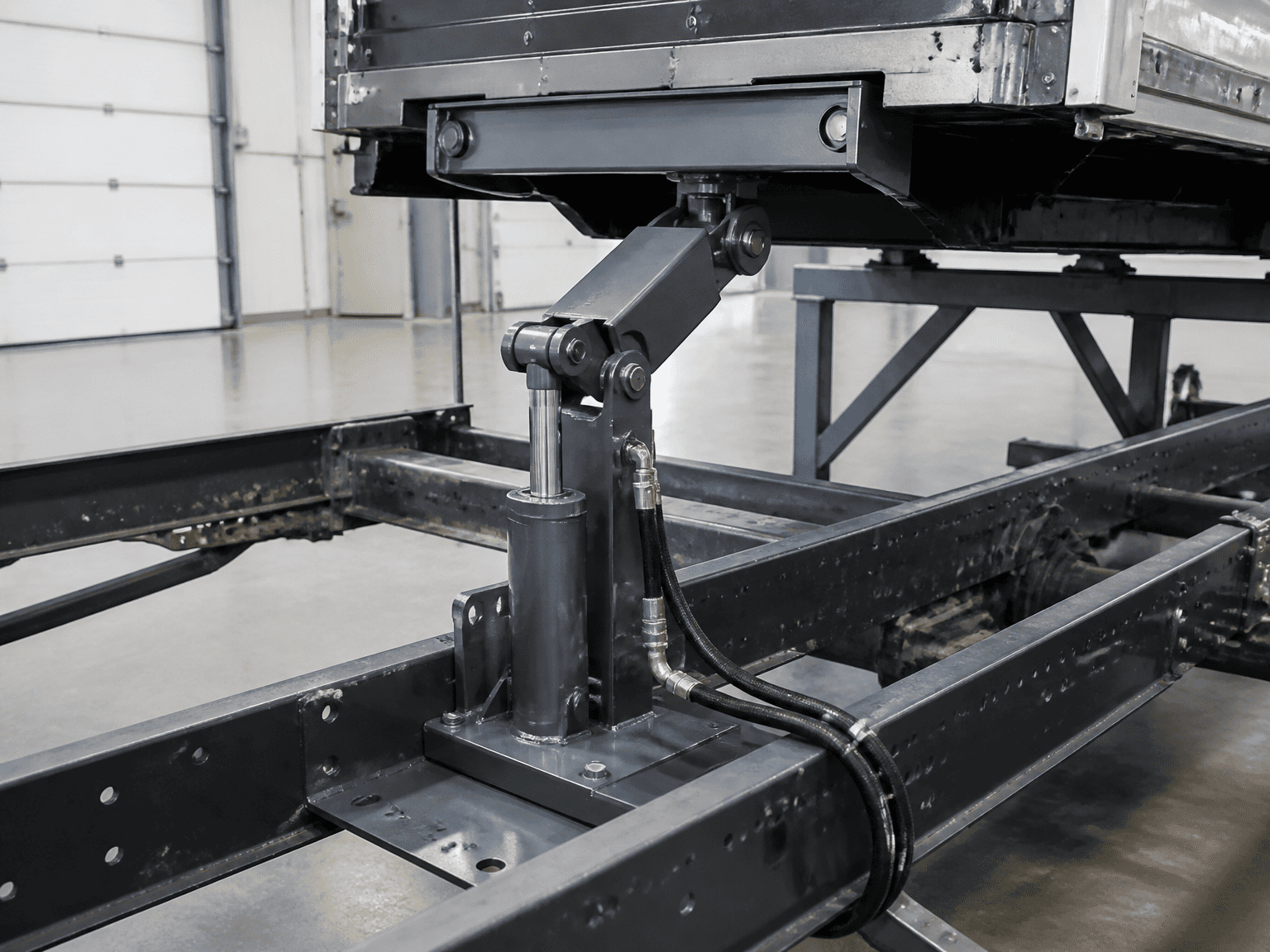

Зато ХЦИЦ-310 ресурс представља димензије у инчима и говори о подешавању крака за подизање, величине базе и положаја рупа за монтажу за неправилне распореде шасије. Објављене информације дају ОЕМ тиму нешто конкретно да провери пре него што затражи понуду.
ХЦИЦ страница идентификује модел као америчку електричну дизалицу за апликације укључујући кипере, камионе за смеће и модификована комерцијална возила. Објављује следеће референтне димензије:
- Дужина горње попречне греде:24.00 ин
- Главна продужена рука за подизање:26,63 ин
- Дужина увучене главне руке за подизање:19,63 ин
- Основна дужина:28,50 ин
- Ширина предње основе:14,25 ин
- Ширина задње основе:5.00 ин
- Дебљина предње монтаже:4.00 ин
Ове бројке треба третирати као објављене референтне податке за преглед ХЦИЦ-310, а не као замену за тренутни цртеж инсталације. Купац треба да потврди да ли су димензије компатибилне са шасијом, каросеријом, распоредом шарки, сигурносним размацима и хидрауличним прикључцима на циљном возилу.
Ресурс такође наводи да се модел може прилагодити за посебне структуре оквира. Наведени правац је практичан: ход руке за подизање, величина основе и положаји рупа за монтажу могу се прегледати у односу на стварне захтеве шасије. Свака промена треба да се потврди на одобреном цртежу пре производње.
Многа северноамеричка комерцијална возила су дизајнирана и одржавана око димензија заснованих на инчу. Представљање почетних димензија у инчима смањује корак конверзије који се може избећи током првог поређења шасије.
То не отклања потребу за инжењерским прегледом. То једноставно чини прву дискусију конкретнијом. Купац може послати мере шасије, означити тачке монтаже и затражити од добављача да прегледа интерфејс у односу на ХЦИЦ-310 референцу.
Кипери, возила за смеће и модификована каросерија могу имати различите ширине оквира, зазоре каросерије, путање за подизање и хидрауличне команде. Дизалица одабрана за један распоред не би требало да се преноси на друго возило само на основу имена.
Упит би требало да идентификује функцију возила, тип каросерије, расположиви омотач за монтажу, захтев за подизање и хидрауличку везу. Ако цртеж није доступан, јасне фотографије са измереним референтним тачкама и даље могу побољшати први технички преглед.
ХЦИЦ ресурс описује подешавања за неправилне услове шасије, укључујући положаје монтажних рупа и димензије основе. За ОЕМ купца, важна контролна тачка је ревизија документа: коначне димензије, материјали, прикључци и захтеви за инспекцију треба да буду забележени на одобреној понуди или цртежу.
Вербална промена током склапања није поуздана производна спецификација. Инжењерски тим, тим за куповину и фабрика треба да раде на основу истих одобрених информација.
Користан пакет упита треба да садржи:
1. Марка возила, модел, година и тип каросерије.
2. Цртеж шасије или измерене димензије рама.
3. Постојеће фотографије дизалице, укључујући основу и тачке монтаже.
4. Потребна функција подизања и геометрија тела или контејнера.
5. Тежина празног тела, очекивана носивост и радна обавеза.
6. Доступна дужина, ширина, висина и околни простор.
7. Шема монтажне рупе и детаљи повезивања.
8. Информације о хидрауличном притиску, протоку, прикључку или цреву и распоред контроле.
9. Количина, одредиште и да ли је захтев ОЕМ, замена или модификација.
10. Потребан цртеж, записник о инспекцији, подаци о паковању или други документи за наруџбу.

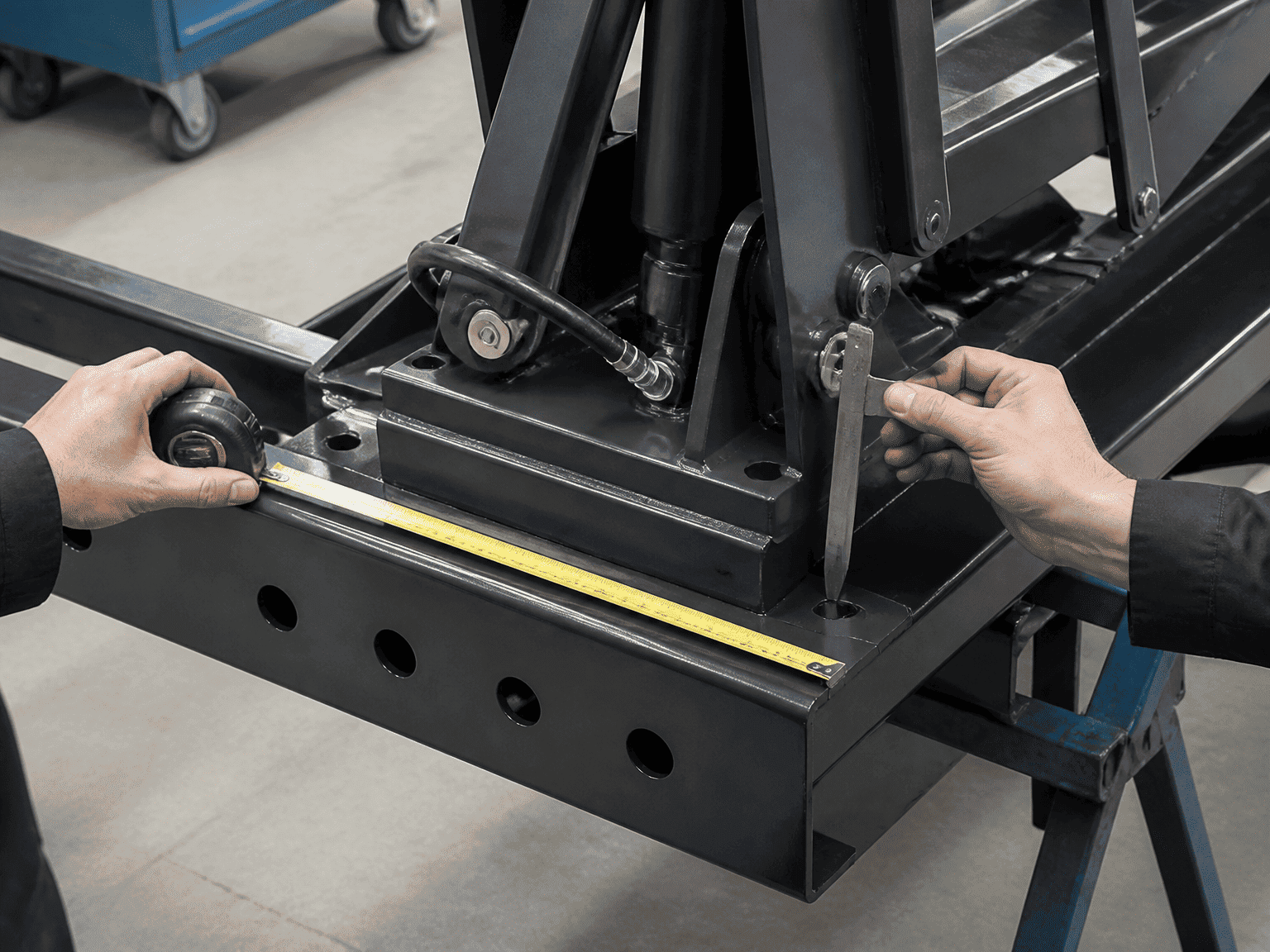

Мерна трака постављена поред тачака монтаже је често кориснија од фотографије саме дизалице. Ако је јединица замена, укључите стари број дела, серијске информације и све доказе о оригиналној геометрији инсталације.
Објављени ресурс се најбоље користи у раној фази прилагођавања:
- Фаза 1 — Идентификујте возило:дефинише примену депоније, смећа или модификованих комерцијалних возила.
- Фаза 2 — Упоредите интерфејс:проверите објављене димензије ХЦИЦ-310 у односу на изглед шасије и каросерије.
- Фаза 3 — Означите изузетке:идентификују нестандардне ширине оквира, положаје рупа, ход руке или хидрауличне везе.
- Фаза 4 — Потврдите цртеж: договорити коначну конфигурацију пре производње или модификације.
- Фаза 5 — Преглед потреба за инспекцијом и испоруком:навести документе и чекове потребне за наруџбу.
Овај процес помаже да се одвоји стандардна дискусија о уградњи од прилагођене конфигурације. Такође спречава уобичајену грешку у извору: одобравање дизалице из назива каталога док се механички интерфејс оставља недефинисаним.
Ресурс ХЦИЦ-310 не утврђује да сваки северноамерички кипер или возило за смеће може прихватити модел без модификација. Такође не замењује цртеж шасије, преглед силе подизања, проверу хидрауличког кола или процену безбедности машине.
Објављена страница садржи информације о примени и димензијама, али коначна конфигурација мора бити потврђена за стварно возило. Тврдње о одређеном купцу, возном парку, обиму поруџбине, учинку испоруке или резултату на терену не би требало да се закључи из ресурса производа осим ако ХЦИЦ не објави те детаље засебно.
Та разлика је важна у Б2Б хидрауличним набавкама. Корисно ажурирање компаније требало би да учини следећи технички корак купца јаснијим без претварања стандардне странице производа у неподржану студију случаја пројекта.
