A хидраулични цилиндарможе стићи у добром стању и још увек бити оштећен пре него што стигне до машине. Незаштићени портови сакупљају контаминацију. Изложена клипњача може кородирати. Цилиндар ускладиштен у погрешном положају може развити проблеме са заптивком или унутрашњом корозијом који се могу избећи.
Због тога пријем и складиштење треба третирати као део процеса инсталације, а не као складиштење. Циљ је једноставан: одржавати цилиндар чистим, заштићеним и следљивим све док обучени техничар не буде спреман да га повеже.
Овај водич је за ОЕМ купце, тимове за одржавање и дистрибутере који рукују хидрауличним цилиндрима пре инсталације. Фокусира се на практично складиштење и провере пре пуштања у рад. Не замењује упутство за производ произвођача цилиндра или безбедносну процедуру за машину.

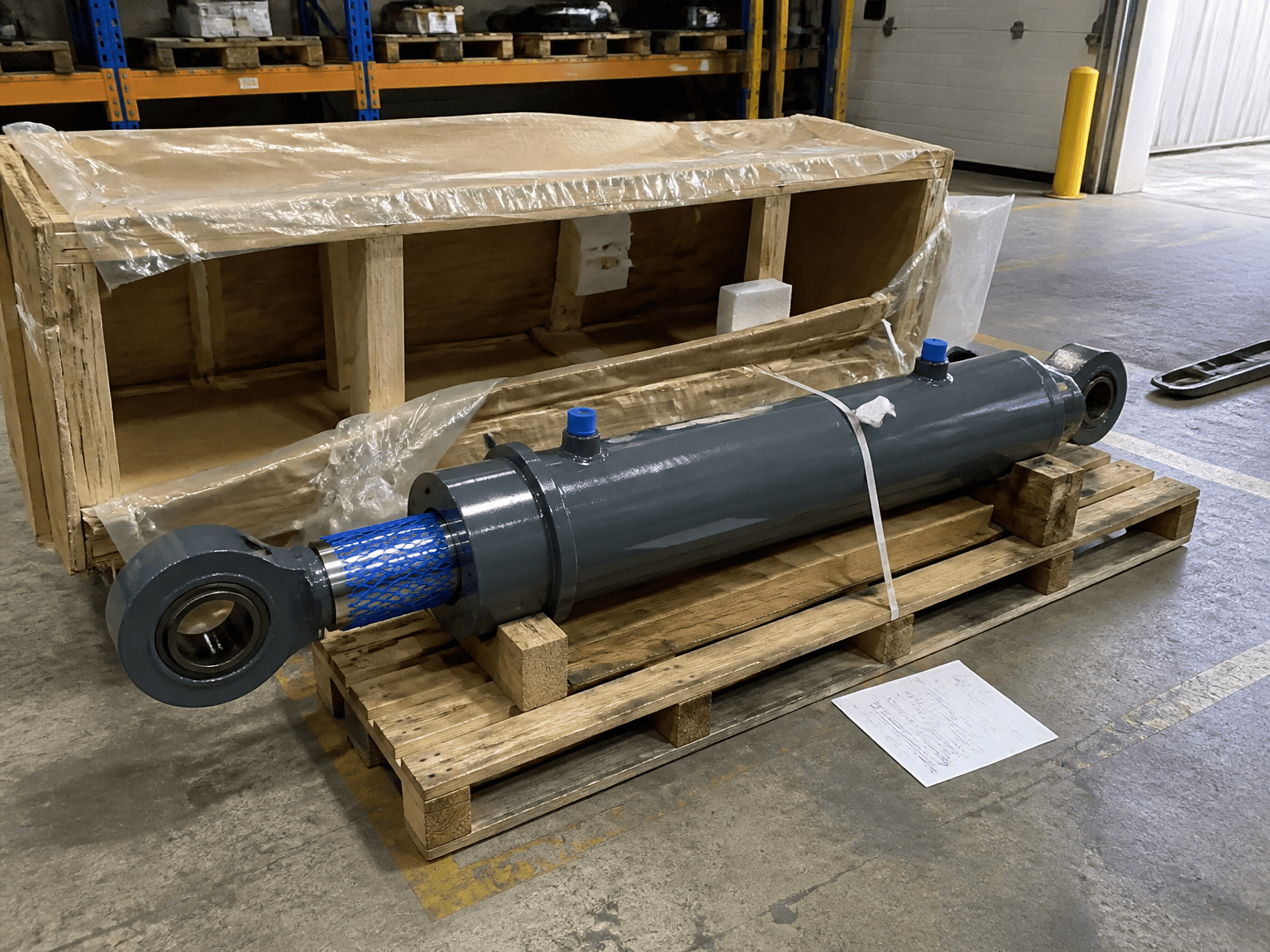

Започните преглед док су паковање и транспортна заштита још увек на месту. Забележите модел, количину, видљива оштећења и све недостајуће додатке. Фотографишите пре уклањања заштитних материјала ако сандук, палета или цилиндар показују трагове удара.
Проверите следеће тачке:
Ханцхен-ова упутства за инсталацију почињу провером комплетности и оштећења испоруке. То је корисна дисциплина за било коју замену или ОЕМ пројекат: немојте открити део за монтажу који недостаје након што је цилиндар већ премештен у складиште.
Ако је оштећење видљиво, изолујте предмет и документујте га пре чишћења, фарбања или покушаја да померите клипњачу.
Паркер-ово упутство за цилиндар каже да чепови за заштиту портова треба да остану на месту до инсталације. Разлог је практичан. Отворени хидраулични отвори обезбеђују директан пут за прашину, металне струготине, влагу и другу контаминацију у цилиндар.
Не уклањајте чепове само да бисте проверили навој. Потврдите тип порта са цртежа или документације производа. Када је цев спреман за уградњу, очистите водове и фитинге пре повезивања. Паркер такође упозорава да цевовод треба темељно очистити како би се уклониле струготине и неравнине од радова нарезивања нити.
Чиста веза није само жеља за пуштање у рад. Контаминација може оштетити заптивке, вентиле и готове површине цилиндара након што машина почне да ради.
Паркер препоручује складиштење у затвореном простору са сувом, чистом и некорозивном атмосфером. Цилиндар треба заштитити од унутрашње корозије као и од спољашњих утицаја.
Простор за складиштење такође треба да ограничи:
Немојте користити цилиндар као ослонац за друге материјале. Чувајте идентификационе и документе о производу са предметом или у складишној евиденцији која се може пратити. Цилиндар који изгуби свој модел или информације о поруџбини постаје теже проверити када је машина коначно спремна.
За конвенционалне индустријске цилиндре, Паркер препоручује вертикално складиштење са клипњачом подигнутом кад год је то могуће. Ова позиција може смањити ризик од корозије од кондензације унутар цилиндра и помоћи у смањењу оштећења заптивке.
Исправан положај може зависити од дизајна цилиндра, хода, тежине, уграђене додатне опреме и упутстава произвођача. Телескопски цилиндри, цилиндри једносмерног дејства и цилиндри са посебним захтевима за складиштење не би требало да се стављају у складу са општим правилом складиштења.
Ако цилиндар мора да се складишти хоризонтално, подуприте га на одговарајућим местима тако да цев, шипка и прибор за монтажу не буду савијени или оштећени. Спречите котрљање и заштитите клипњачу од контакта са носачем или подом.
Ако се цилиндар складишти пун хидрауличке течности, Паркер напомиње да се мора узети у обзир експанзија течности узрокована променама температуре. Ово је тачка коју произвођач или хидраулични инжењер треба да потврди пре дуготрајног складиштења.
Клипњача је једна од најважнијих површина за заштиту током складиштења. Рђа, удубљења и огреботине могу оштетити заптивку и вођицу шипке када цилиндар почне да се креће.
Паркер препоручује премазивање изложених необојених површина, као што је клипњача, смешом која спречава рђу када се опрема дуже време складишти напољу. Тачан заштитни производ и метод уклањања треба потврдити за завршну обраду шипке, материјал заптивке и трајање складиштења.
Пре уградње, прегледајте шипку под добрим светлом. Потражите:
Немојте полирати, брусити или фарбати оштећену шипку као брзо решење. Забележите стање и питајте добављача цилиндара или квалификованог тима за поправку да ли се део може прихватити.
Пре монтаже, упоредите цилиндар са одобреним цртежом и детаљима поруџбине. Потврдите укупну дужину, ход, стил монтаже, оријентацију порта, везу на крају шипке и укључену додатну опрему.
Ханцхен упућује инсталатере да пре монтаже уклоне заптивне чепове или поклопце који се користе за заштиту производа током транспорта. Уклоните ове заштите у одговарајућој фази: држите хидрауличне прикључке затворене док цевовод и фитинзи не буду спремни, а затим очистите подручје повезивања пре отварања струјног круга.
Инсталациони тим такође треба да потврди да:
Паркер и Ханцхен истичу да је уградња цилиндра задатак специјалиста. Пратите процедуре за закључавање, подизање и отпуштање притиска произвођача машина.

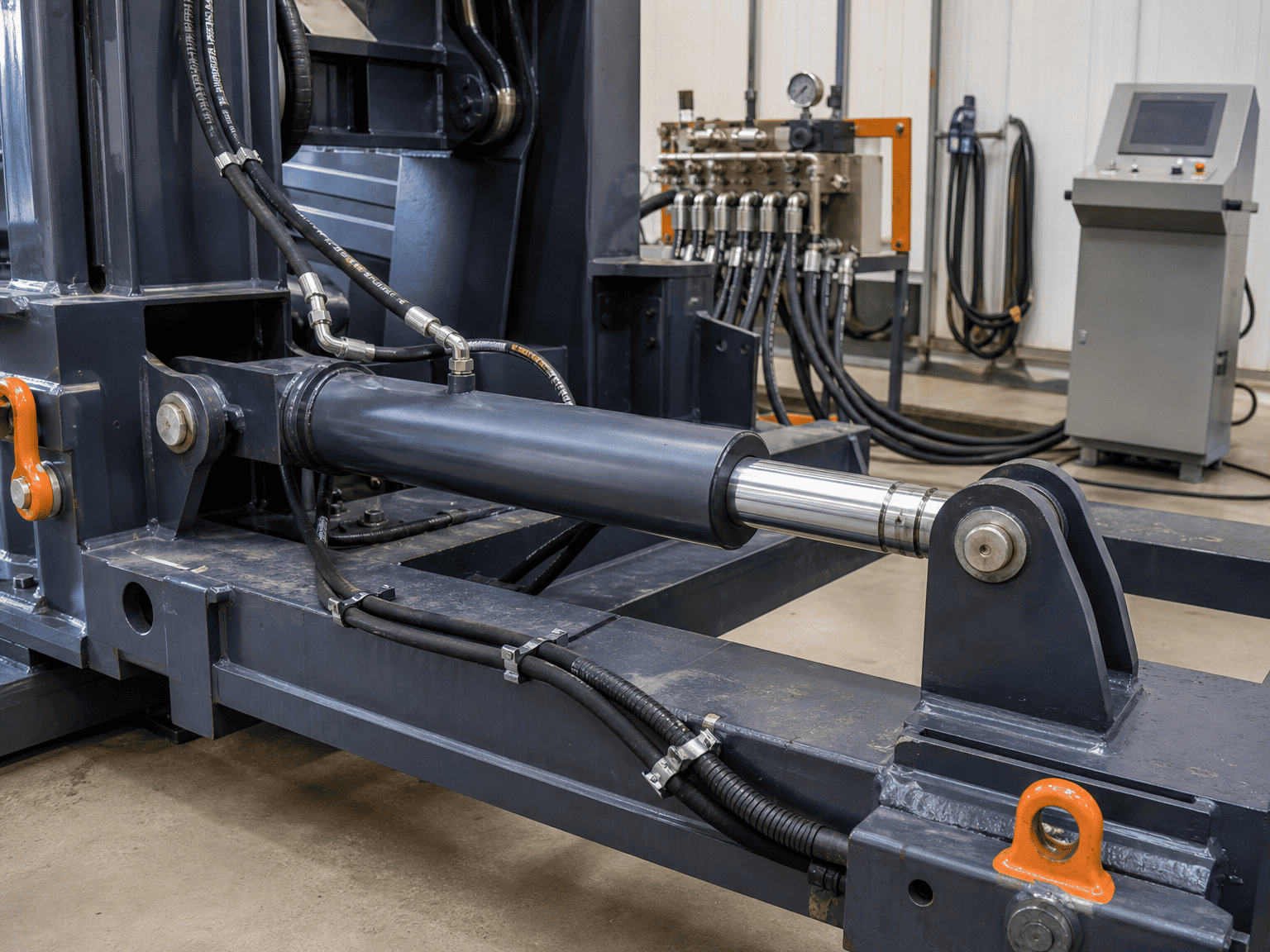

A хидраулични цилиндарне би требало да се користи за повлачење машинске структуре на позицију. Након складиштења, инсталатерски тим треба да потврди да се тачке потпоре, монтажне површине и повезани чланови машине састају без присиљавања цилиндра на своје место. Ханцхен саветује монтажу без напрезања и упозорава на прекорачење дозвољених бочних оптерећења на клипњачу.
Пре пуштања у рад, проверите инсталацију од цилиндра ка споља:
- Површине за монтажу су чисте и потпуно постављене
- Цилиндар је ослоњен без увртања цеви
- Веза на крају шипке не гура шипку у страну
- Штап може доћи до оба краја предвиђеног хода без контакта
- Црева имају довољно кретања и не трљају се о рам
- Чувари и оближњи делови остављају потребан простор
Паркер-ове безбедносне смернице такође третирају поравнање као одговорност за инсталацију. Обавите ову проверу пре него што се примени притисак, док се свака сметња и даље може исправити без пуњења цилиндра или структуре машине.
Ваздух заробљен у хидрауличном цилиндру може утицати на рад и понашање компоненти. Ханцхен-ово упутство за инсталацију препоручује позиционирање отвора за вентилацију на врху где је применљиво и одзрачивање цилиндра пре покретања.
Тачан поступак одзрачивања зависи од дизајна цилиндра и кола машине. Користите упутства произвођача, држите притисак под контролом и уверите се да испуштена течност и ваздух не могу да стварају опасност.
Након одзрачивања, Ханцхен препоручује споро кретање без оптерећења и ниског притиска пре нормалног рада. Тим за пуштање у рад треба да посматра:
- Глатко проширење и увлачење
- Цурење на прикључцима, заптивкама и спојевима
- Померање и поравнање штапа
- Неочекивана бука, брбљање или удар
- Кретање црева и контакт са рамом
- Понашање на крају хода и амортизација, ако постоји
Не прелазите директно са складишта на тест пуног оптерећења без ове контролисане фазе инспекције.
За сваки цилиндар водите кратку евиденцију која садржи:
- Модел и серијски или референца наруџбине
- Датум пријема и место складиштења
- Оштећење паковања или транспорта
- Стање заштите прикључка и шипке
- Положај складиштења и датуми инспекције
- Видљива корозија или оштећење површине
- Одобрени приручник за цртање и монтажу
- Име особе која га је дала за инсталацију
Овај запис помаже ОЕМ-у да одвоји оштећења приликом транспорта, оштећења при складиштењу и оштећења у раду када се проблем појави касније. То такође даје инсталатерском тиму јасну почетну тачку уместо да се ослања на меморију.
Ако је цилиндар складиштен дужи период, изложен временским приликама или је примљен са оштећењем у транспорту, пошаљите информације о моделу, фотографије, историју складиштења и цртеж за уградњу пре него што га повежете са машином. Добављач тада може помоћи да се разликује нормална провера пре инсталације од стања које захтева поправку или замену.
Најбољи резултат пуштања у рад почиње пре првог теста притиска: заштитите цилиндар, одржавајте прикључке чистима, проверите инсталацију и забележите шта сте пронашли
