Када је ахидраулични цилиндарпочиње да цури, први одговор је често наручити замену заптивке. То може накратко вратити машину, али не објашњава зашто је оригинални печат отказао. Ако је шипка зарезана, жлеб је оштећен или је заптивка постављена погрешно, нова заптивка може покварити на истом месту.
Пре чишћења делова, забележите локацију цурења, радно стање, смер циклуса, температуру течности и време од последње поправке. Фотографишите спољашње цурење и означите оријентацију уклоњених делова. Мали детаљи могу нестати током растављања.
Преглед неуспеха треба да разликује видљиве доказе од претпоставки. Оштећена заптивка може показати шта се догодило на контактној површини, али можда неће сама идентификовати првобитни узрок.
Течност која се појављује око шипке на жлезди обично усмерава пажњу на заптивку шипке, брисач, вођицу, површину шипке или стање жлезде. Проверите да ли се цурење појављује током извлачења, увлачења, задржавања у празном ходу или сва три услова.
Течност у зглобу жлезде може бити повезана са статичким заптивачем, стањем затварача, површином зглоба или проблемом са монтажом. Немојте аутоматски кривити динамичку заптивку шипке када течност долази из стационарног интерфејса.
Цилиндар може изгубити способност држања или залутати без видљивог спољног уља. Могући узроци укључују оштећење заптивке клипа, хабање између клипа и цеви, цурење вентила или проблем на нивоу система. Контролисани тест је потребан пре него што се идентификује цилиндар као једини узрок.

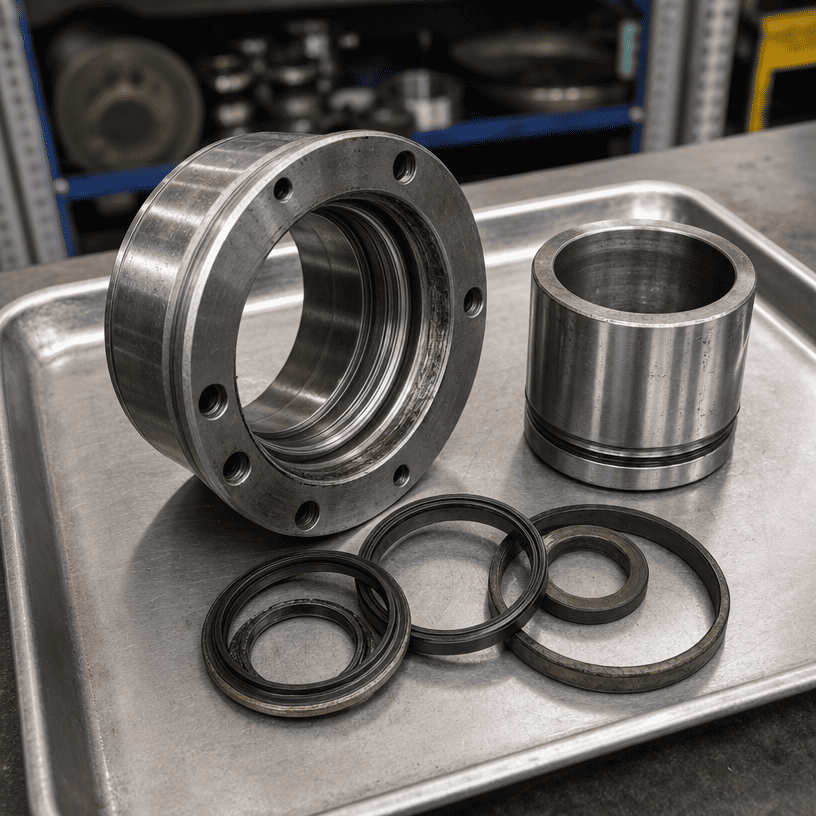

Уклоњене заптивке држите оним редоследом и оријентацијом у ком су изашле. Одвојене заптивке шипки, брисачи, водећи прстенови, заптивке клипа и статичке заптивке. Користите чисто паковање и означите крај шипке, страну притиска и смер уградње где је познато.
Немојте непотребно истезати заптивку од еластомера током уклањања. Немојте сећи тачно подручје које треба прегледати. Ако је печат распарчан, сачувајте све пронађене делове и забележите да ли је материјал недостајао.
Сврха овог корака је једноставна: печат мора да остане доказ, а не да постане резервни део који се не може ући у траг на прљавој клупи.
Заобљена усна може указивати на продужени клизни контакт, али то треба тумачити заједно са стањем шипке, подмазивањем и историјом употребе. Сам глатки изглед не доказује превелик притисак или неисправан материјал.

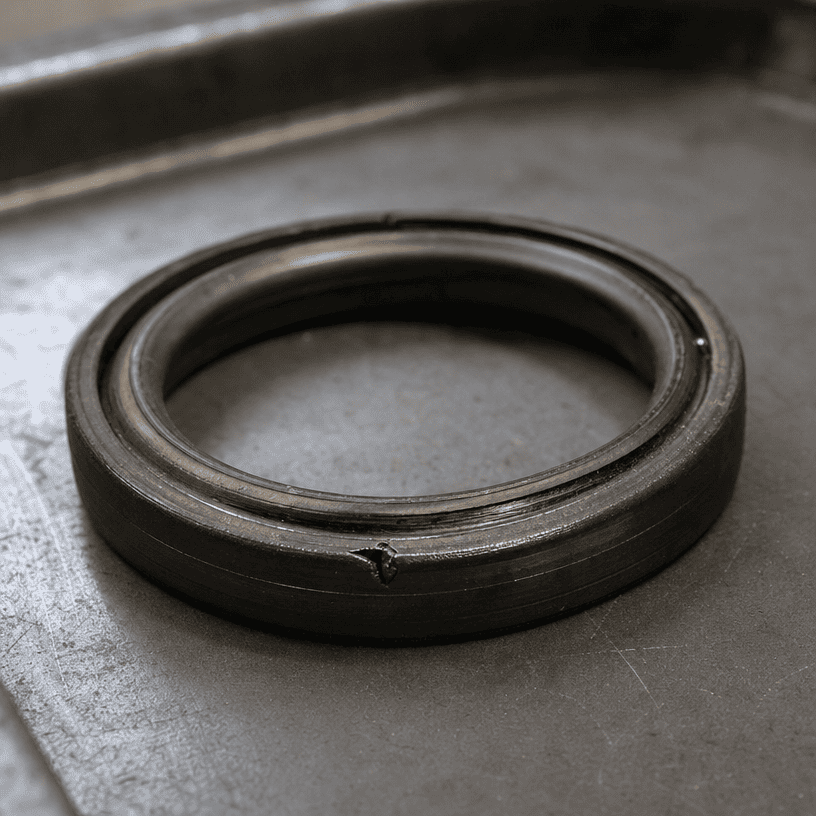

Чист рез може указивати на оштећење приликом монтаже, оштру ивицу, навој или отвор за кључ који прелази преко заптивке или страни предмет унет током монтаже. Проверите путању која се користи за уградњу заптивке уместо замене заптивке без провере геометрије улаза.
Заптивач који је уметнут у зазор може показати танку повучену ивицу, укљештени део или материјал који недостаје. Могући фактори су превелики зазор, услови притиска, оштећени жлебови, погрешна оријентација заптивке или некомпатибилан профил заптивке.
Стврдњавање или пукотине могу бити повезани са излагањем температури, старењем, хемијском некомпатибилношћу или неодговарајућим складиштењем. Потврдите течност, историју температуре и услове складиштења пре него што изаберете мешавину за замену.
Отечени печат може указивати на некомпатибилност течности, контаминацију или изложеност температури. Тачна дијагноза захтева оригинални материјал заптивке, спецификацију течности и историју операције. Немојте идентификовати једињење само по изгледу.
Честице утиснуте у заптивну ивицу могу створити пут до цурења и могу изгребати површину за спајање. Прегледајте штап, цев, брисач, чистоћу течности и место за монтажу. Замена заптивке без уклањања извора честица оставља механизам квара на месту.
Проверите да ли шипка има уздужне зарезе, удубљења, корозију, оштећење хрома, удубљења и углачану траку на месту где заптивка пролази. Пређите чистом крпом по површини тек након што следите безбедносну процедуру на локацији; груба ивица може оштетити тканину и инспектор.
Штап може изгледати сјајно и још увек имати дефект који сече усну заптивке. Визуелна инспекција треба да буде подржана одговарајућим мерењем када је примена критична или је оштећење површине тешко проценити.
Прегледајте отвор за уводницу, површину вођице и жлебове заптивке да ли има неравнина, хабања, огреботина и изобличења. Водич контролише положај штапа; ако се носи, печат може бити приморан да прихвати покрете за које није дизајниран да апсорбује.
У случају унутрашњег цурења или нестабилног држања, прегледајте цев, заптивку клипа и хабајуће површине. Потражите бодове, необичне контактне траке и оштећења концентрисана на једној страни. Ови знаци могу указивати на проблеме са поравнањем или оптерећењем, али закључак треба да се заснива на комплетној монтажи.
| Доказ | Могући правац истраге |
|---|---|
| Један оштар рез на путањи уградње | Оштрица, навој, утор за кључ или неодговарајући алат за уградњу |
| Оштећење око целог заптивног обима | Пристајање, притисак, зазор, материјал или радно стање |
| Једнострана трака за ношење | Хабање вођице, поравнање, отклон шипке или неравномерни контакт |
| Трагови честица близу усне | Перформансе брисача, чистоћа течности или контаминација склопа |
| Очврсли или напукли материјал | Температура, старење, складиштење или компатибилност са течностима |
| Поновљени квар на истом положају ударца | Дефект површине шипке или цеви на фиксној локацији |
Ово су упутства за истраживање, а не аутоматске дијагнозе. Шаблон заптивке треба упоредити са цртежом цилиндра, подацима о течности и историјом рада.
Замена заптивке може покварити рано када првобитни узрок остане у машини. Уобичајени примери укључују:
- Постављање заптивке преко незаштићеног навоја или утора за кључ
- Остављање неравнине у жлебу или жлезди
- Поновна употреба оштећеног водича или брисача
- Игнорисање урезане или кородиране шипке
- Избор заптивке без провере компатибилности течности и температуре
- Постављање заптивке у погрешној оријентацији
- Допуштање прљавштине у отворени цилиндар током монтаже
- Враћање цилиндра у неусклађену монтажу
Поправка треба да се позабави оштећеном заптивком и стањем површине или склопа који су деловали на њега.
Поправка само заптивача може бити разумна када су спојне површине, жлебови, вођица и цев у потребном стању и квар се може пратити до проблема са заменљивом инсталацијом.
Шири преглед цилиндра је прикладнији када је шипка дубоко урезана, вођица је истрошена, завојница оштећена, цев показује ненормално хабање, унутрашње цурење се наставља или се исти квар враћа након правилног склапања.
Одлука треба да се заснива на инспекцији и трошковима поновљених застоја, а не само на цени комплета заптивки.
За анализу замене или квара, обезбедите:
- Цртеж цилиндра или јасна мерења димензија
- Проврт, пречник шипке и ход
- Монтажне димензије и информације о прикључку
- Фотографије комплетног цилиндра и оштећених делова
- Положај и оријентација печата
- Врста течности и опсег радне температуре
- Информације о притиску и циклусу када су доступне
- Опис када долази до цурења
- Историја претходних замена заптивки
- Стање шипке, водилице, жлезде и цеви
Јасни докази помажу да се одвоји захтев за замену димензија од прегледа основног узрока.
Неисправна хидраулична заптивка је запис о контакту између заптивке, њених спојних површина и радног окружења. Сачувајте делове, означите њихову оријентацију, прегледајте шипку и вођицу, потврдите услове течности и температуре и одвојите видљиве доказе од претпоставки.
За ОЕМ замену или технички преглед, наведите димензије цилиндра заједно са фотографијама и историјом кварова. Поуздано решење почиње разумевањем зашто је печат отказао, а не једноставним инсталирањем другог.
