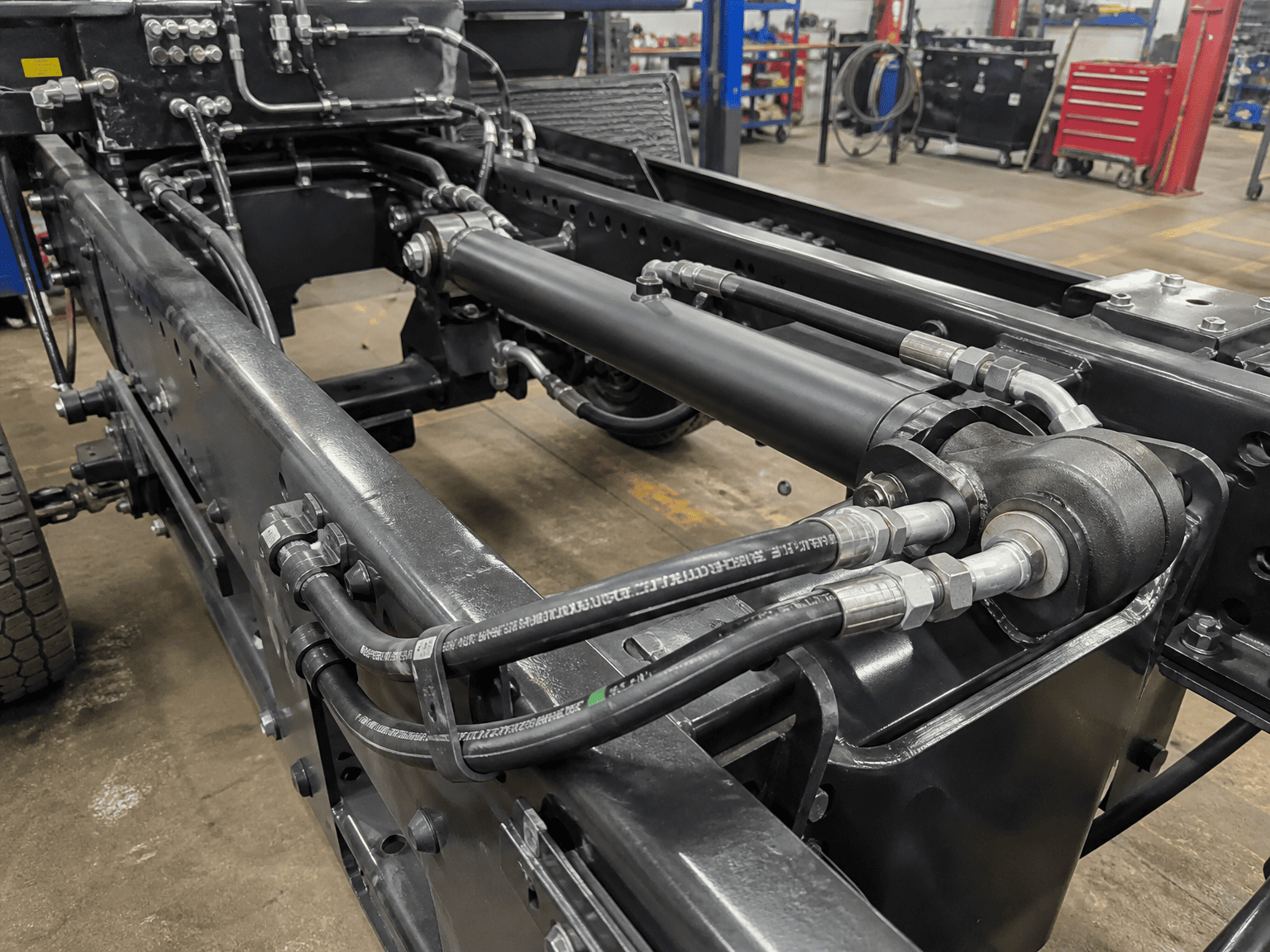

Када је ахидраулични цилиндарне достигне своју пројектовану брзину циклуса или ради као врело након тридесет минута рада, инжењери често криве хидрауличну пумпу или контролни вентил. У радионици је, међутим, основни узрок често далеко једноставнији: отвори за цилиндре и међусобно повезивање водоводних инсталација су знатно премали за потребну брзину протока.
Течност која се пробија кроз ограничени отвор за отвор понаша се као вода која се избацује кроз стегнуто баштенско црево. Брзина вртоглаво расте, ламинарни ток се урушава у насилну турбуленцију, а огромни падови притиска се развијају преко грла лука. Ово ограничење претвара вредне хидрауличке коњске снаге директно у деструктивну топлоту, успорава брзе потезе екстензије и чак може да изазове локализовану кавитацију или издувавање заптивке против притиска током гравитационог повлачења велике брзине.
Одређивање праве величине порта није само усклађивање са било којим навојем који се налази у кревету за алат. Захтева балансирање брзине течности на свакој радној линији како би се обезбедила тиха, енергетски ефикасна и испорука струје без цурења.
Брзина течности диктира да ли уље тече глатко у паралелним струјним линијама (ламинарни ток) или се снажно избацује са високим отпором трења (турбулентно струјање). Произвођачи индустријске и мобилне опреме прате строге смернице за брзину у различитим гранама кола:
| Врста гране/линије кола | Препоручена брзина (м/с) | Препоручена брзина (фт/с) |
|---|---|---|
| Усисни водови пумпе | 0,5 до 1,2 м/с | 2,0 до 4,0 фт/с |
| Повратне линије (низак притисак) | 1,5 до 2,5 м/с | 5,0 до 8,0 фт/с |
| Непрекидне линије притиска | 3,0 до 5,0 м/с | 10,0 до 16,0 фт/с |
| Интермитентне линије високог протока | До 6,0 м/с | До 20,0 фт/с (кратак рад) |
| Цилиндер Порт Тхроатс | 3,5 до 5,5 м/с | 12,0 до 18,0 фт/с |
Уцилиндри са једним полугом двоструког дејства, уље које излази из краја поклопца током ретракционог тока се множи са односом површина (често 1,5:1 до 2:1). Ако пумпа испоручује 30 ГПМ у шупљину шипке, **45 до 60 ГПМ излази из отвора на крају поклопца. Ако је капица порта била димензионисана само за брзину снабдевања од 30 ГПМ, брзине повратног вода могу да пређу 25 фт/с, стварајући огроман противпритисак који се бори против увлачења и прегрева цео систем.
Користите следећу брзу референтну табелу да бисте изабрали минималну препоручену величину отвора цилиндра на основу тренутног вршног протока који улази или излази из отвора:
| Брзина протока (ГПМ) | Брзина протока (Л/мин) | САЕ равна навојна глава са прстеном (ОРБ) | САЕ прирубница са 4 вијка (код 61 / код 62) |
|---|---|---|---|
| 1 до 5 ГПМ | 4 до 19 Л/мин | САЕ #4 (7/16-20) | Није применљиво |
| 5 до 12 ГПМ | 19 до 45 Л/мин | САЕ #6 (9/16-18) | Није применљиво |
| 12 до 22 ГПМ | 45 до 83 Л/мин | САЕ #8 (3/4-16) | 1/2" код 61 Прирубница |
| 22 до 38 ГПМ | 83 до 144 Л/мин | САЕ #10 (7/8-14) | 3/4" код 61 Прирубница |
| 38 до 55 ГПМ | 144 до 208 Л/мин | САЕ #12 (1-1/16-12) | 1" Код 61 Прирубница |
| 55 до 90 ГПМ | 208 до 340 Л/мин | САЕ #16 (1-5/16-12) | 1-1/4" Шифра 61/62 |
| 90 до 150 ГПМ | 340 до 568 Л/мин | САЕ #20 (1-5/8-12) | 1-1/2" Шифра 61/62 |
| 150+ ГПМ | 568+ Л/мин | Прилагођени блок разводника | 2" до 3" Код 62 |

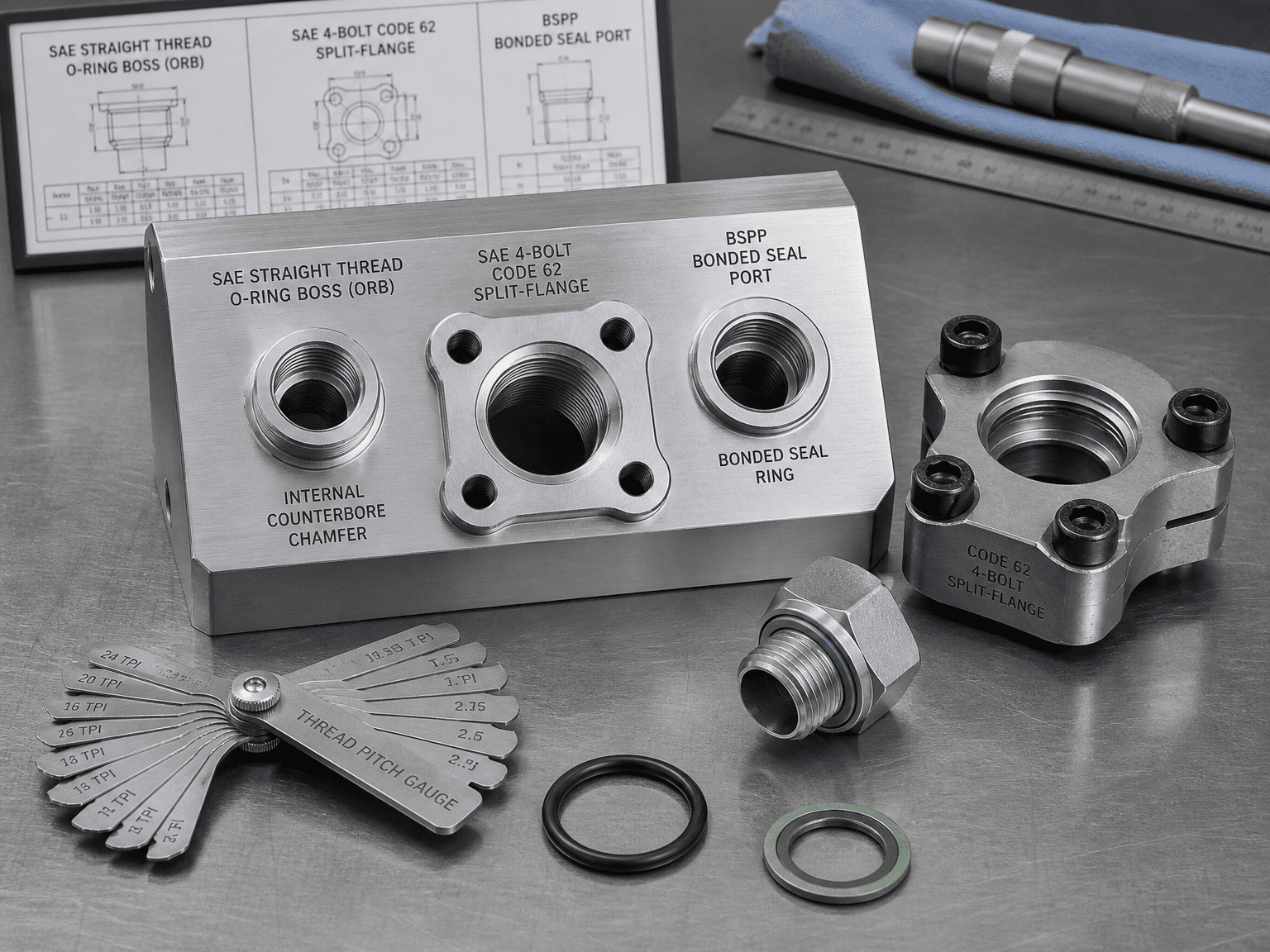

[САЕ ОРБ (О-Ринг Босс)] ===> радијална еластомерна заптивка без цурења; пожељно до 5.000 пси
[ САЕ прирубница са 4 вијка] ===> Отпоран на тешке ударце и вибрације; најбоље за портове високог протока >1 инча
[БСПП (Г-нит)] ===> Везани заптивни прстен равно лице; глобални ИСО стандард ван Северне Америке
[ НПТФ (конусна цев)] ===> клин од метала до метала; склони пуцању под напоном и цурењу под високим притиском
Како заптива: Равни УН/УНФ паралелни навоји обезбеђују механичку силу стезања, док еластомерни О-прстен седи у унутрашњу машински обрађену косину.
Зашто га произвођачи оригиналне опреме преферирају: елиминише ризик од претераног затезања пукотина, омогућава подесиву оријентацију колена од 90 степени помоћу контранавртки и поуздано држи притиске до 5.000 пси (345 бара) без плакања.
Како заптива: Тешка подељена прирубница или затворена прирубница стеже равну главу прирубнице која садржи О-прстен на предњој страни директно узхидраулични цилиндартело са четири завртња високе чврстоће 8.
Најбоље примене: Неопходан за величине лука од 1 инча и веће на тешким рударским багерима, балиркама за отпад велике тонаже и покретним дизалицама. Издржава интензивно механичко пулсирање линије и омогућава компактно спајање линије без сметњи у окретању кључа.
Како заптива: Паралелни навоји са еластомерним спојеним заптивним прстеном (Довти васхер) или задржаним О-прстеном на равној површини која је окренута тачкама.
Најбоље примене: Доминантни међународни стандард за европску, азијску и извозну комерцијалну опрему, који нуди поуздано заптивање без цурења, еквивалентно САЕ ОРБ-у.
Режим квара: Конусни навоји цеви се ослањају на деформацију метала дуж бочне стране навоја. Под термичком експанзијом, ударима притиска и вибрацијама, дрога из цеви се испире, изазивајући цурење. Претерано затезање конусних спојница клинове отвор порта ка споља, често цепајући заварене завршне поклопце цилиндара.
Чак и ако величина навоја вашег порта одговара дијаграму тока, недостаци унутрашње геометрије и даље могу угушити ваш цилиндар:
Препоруке за брзину и величину порта у овом водичу представљају најбољу инжењерску праксу у складу са индустријским стандардом. За апликације које укључују високофреквентне серво циклусе, течности воде и гликола или тешке циклусе рада, консултујте ХЦИЦ инжењерске стручњаке за потпуну рачунарску динамику флуида (ЦФД) и оптимизацију вишеструке.
