A хидраулични цилиндарможе развити нестабилно кретање, неравномерно оптерећење или поновљено оштећење заптивке чак и када хидраулични круг изгледа нормално. Узрок може бити у хардверу за монтажу: истрошена осовиница, повећана рупа на споју, лабава чаура или инсталација која више није поравната кроз пуни радни лук.
Овај водич објашњава како тимови за одржавање и ОЕМ купци могу да прегледају тачке монтаже цилиндра пре него што наруче комплет за поправку или цилиндар за замену. Фокус је механичка веза између цилиндра и машине, а не општа дијагноза хидрауличког притиска или протока.
Цилиндар не ради изоловано. Њена шипка и цев су повезани са машином преко клинова, спојница, ушица, клинова, држача или других монтажних елемената. Ови делови преносе радну снагу док дозвољавају цилиндру да се креће кроз пројектовани лук.
Када се веза истроши, цилиндар можда више неће остати на предвиђеној средишњој линији. Машина тада може да постави додатни покрет и контакт на шипку, уводницу, вођицу, цев или држач за монтирање. Нова заптивка или нови цилиндар можда неће решити проблем ако истрошени прикључак на страни машине остане у функцији.
Паркер-ов безбедносни водич за цилиндар наводи да шипку и њену компоненту машине за парење треба проверити да ли су правилно поравнати иу извученом и у увученом положају. Такође препоручује да се цилиндри монтирани на кључеве окрећу на оба краја са паралелним средишњим линијама клинова и да се цилиндар проверава кроз радни лук на сметње. Ово су принципи инсталације и безбедности; коначне границе морају доћи од произвођача цилиндра и машина.

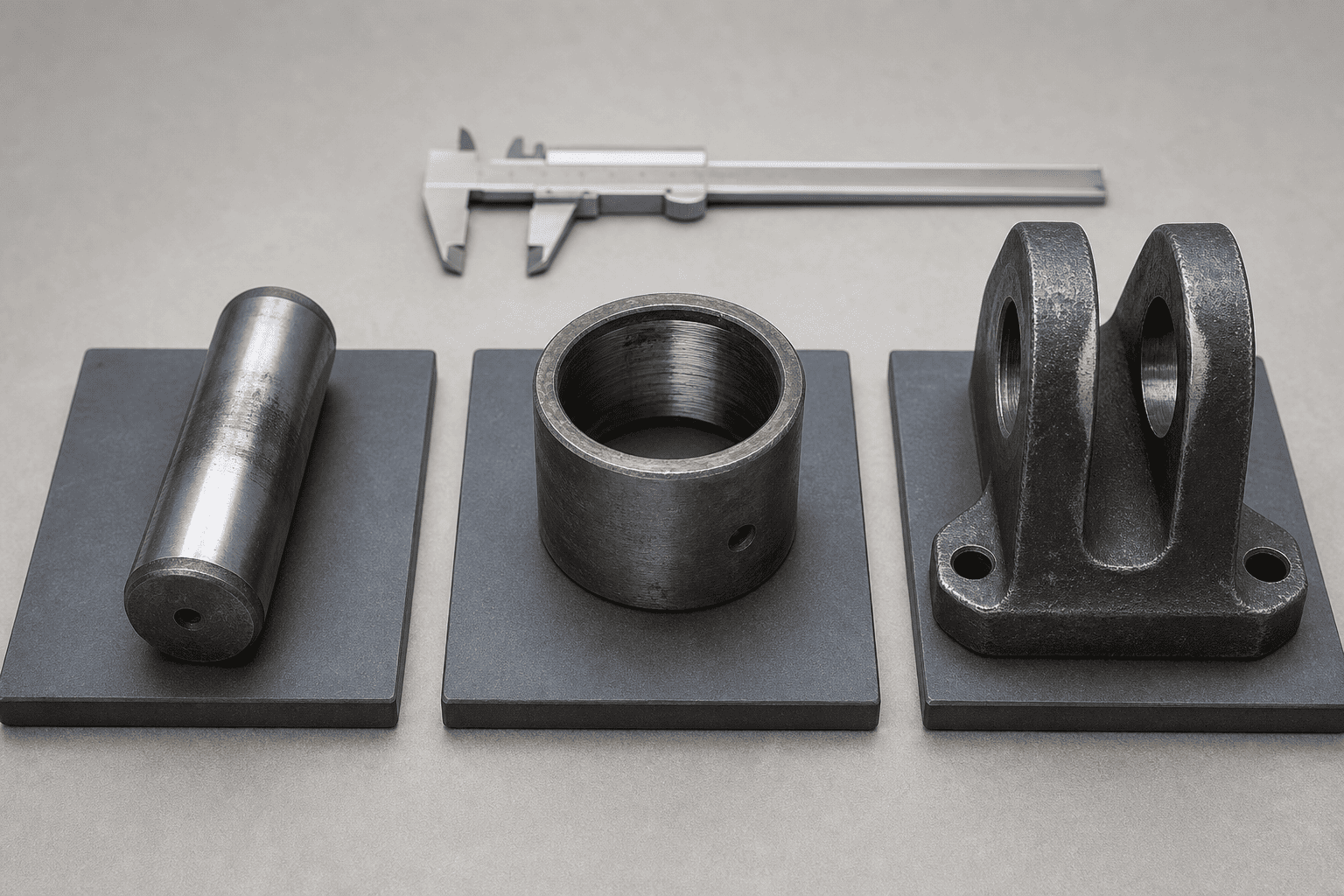

Прегледајте зарезе, жљебове, корозију, равне тачке и хабајући појас концентрисан на једној страни. Затик који више нема округлу, стабилну површину лежаја може дозволити да се око цилиндра помери пре него што члан машине реагује.
Не судите о иглици само по томе да ли се још увек може уклонити. Затик може остати на месту док се његова радна површина, причврсна карактеристика или спој са чахуром већ покварио.
Чаура се може изнутра истрошити, олабавити у свом кућишту или се оштетити током уградње. Проверите да ли постоји померање између чауре и ушице цилиндра или држача, а не само кретање између осовинице и чауре.
Ако је чаура типа без одржавања, пратите упутства за инсталацију произвођача опреме. Немојте додавати маст или мењати површинску обраду осим ако то дозвољава наведени дизајн.
Цилиндарско око или кључ може постати увећан, сужен или овални након дужег кретања са лабавом иглом. Ово се често назива рупа у облику јајета. Замена само игле може привремено да умањи видљиви зрачност док се путања оптерећења не поравна.
Измерите рупу у више од једног смера и на више локација. Визуелни округли облик није довољан доказ за критичну одлуку о поправци.

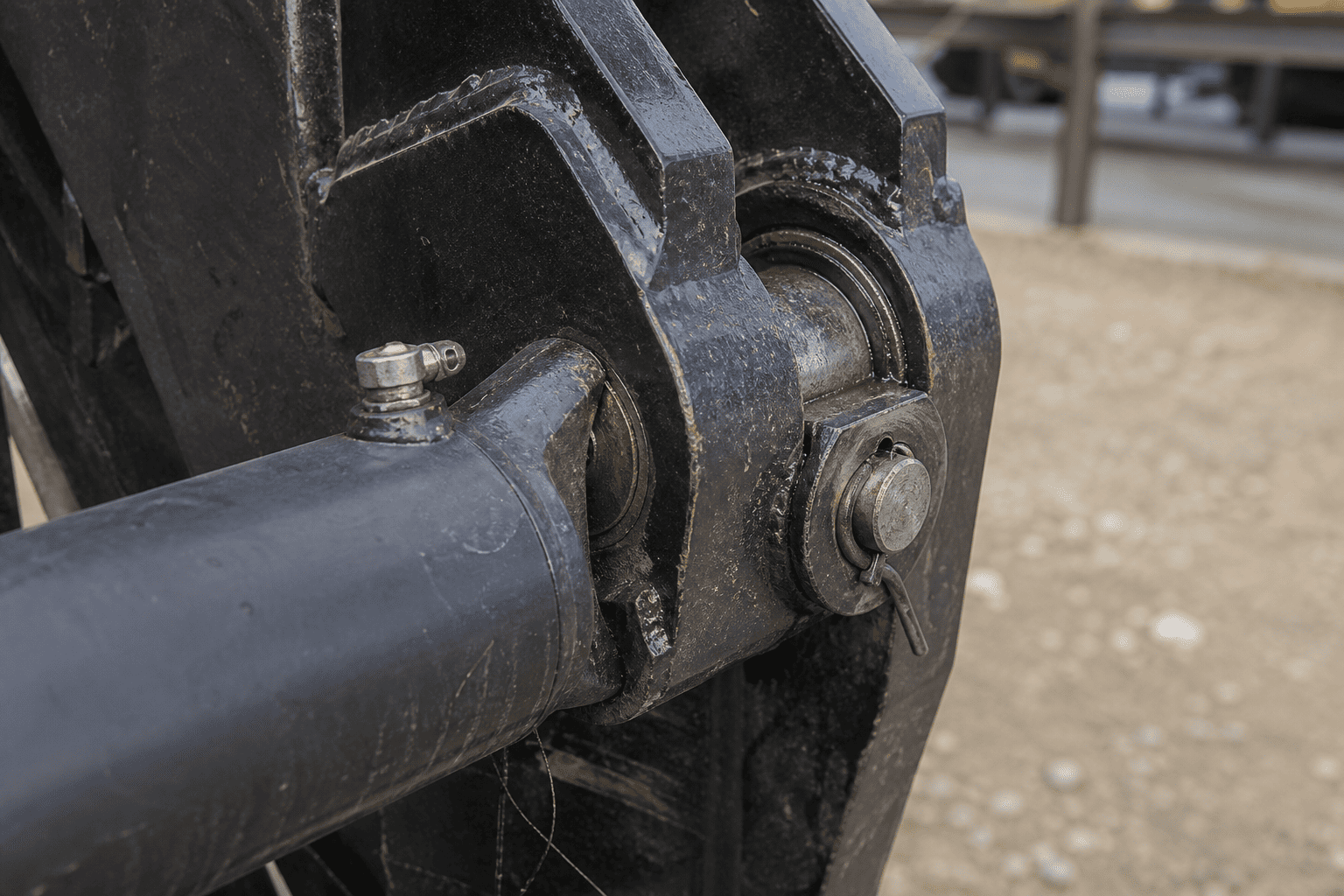

Недостајућа подлошка, лабав држач, оштећен ускочни прстен, истрошена држач плоча или изобличен држач могу дозволити да се игла помера у страну. Проверите комплетан распоред држања и стање површина носача које контролишу бочни положај.
Заменски цилиндар не би требало да се поставља у држач који не може да држи иглу у предвиђеном положају.
Следећи низ је водич за планирање терена. Процедуре за закључавање, блокирање и складиштење енергије произвођача машина имају приоритет.
Изолујте хидрауличку енергију, осигурајте подигнуту или висећу конструкцију одговарајућим механичким ослонцем и спречите неочекивано померање. Хидраулични цилиндар се не сме третирати као једини ослонац за подигнути терет током прегледа.
Пре растављања, имајте на уму када се проблем појави:
Симптом помаже да се проблем монтаже одвоји од проблема чисто хидрауличке контроле, иако не замењује мерење.
Потражите померене држаче, полиране контактне траке, трагове нагризања, прашину од рђе, напукнуте заварене спојеве, померање носача и клин који више није центриран. Означите релативни положај клина, подлошке и држача ако се сумња на померање.
Немојте користити прст да бисте проверили тачку укљештења или стављајте руке између ока цилиндра и кључа.
Након што је машина причвршћена, уклоните пин према процедури опреме. Очистите клин, чахуру, ушицу цилиндра и површине носача методом компатибилном са материјалима компоненти и правилима локације.
Држите уклоњене делове заједно и идентификујте њихову оригиналну локацију. Иглицу са једног краја цилиндра не треба мешати са иглом са друге позиције пре него што се заврши евиденција о инспекцији.

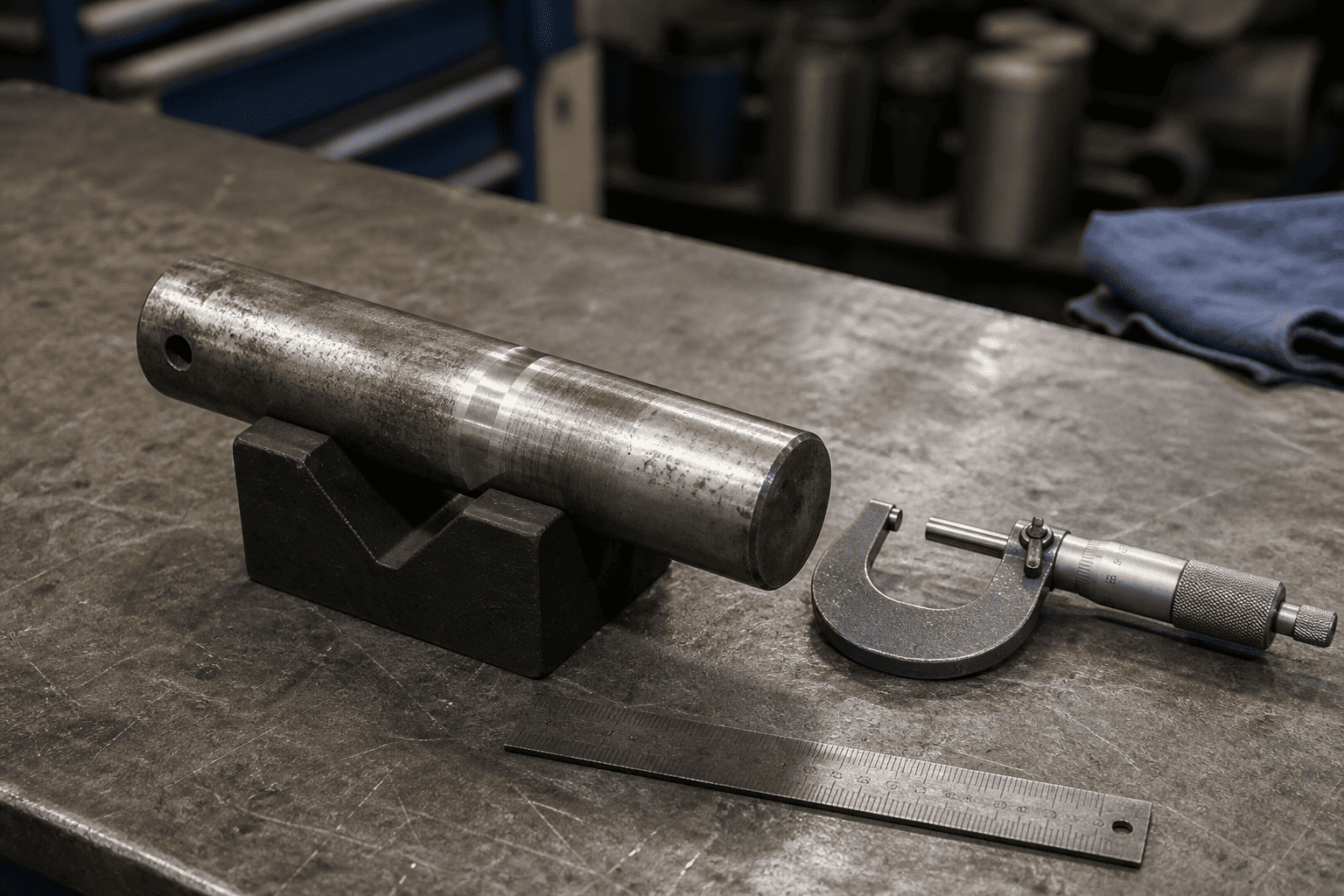

Забележите називни пречник клина, стварни пречник клина у неколико тачака, унутрашњи пречник чауре, спољашњи пречник чауре где је релевантно и стање ушице цилиндра и отвора за кључ.
Такође проверите:
Немојте измишљати универзалну границу хабања. Користите цртеж опреме, спецификацију произвођача цилиндра или одобрени стандард за поправку за коначну одлуку о прихватању/одбијању.
Поново проверите геометрију машине на увученим и извученим позицијама, или на стварним крајњим позицијама које дозвољава процедура безбедног одржавања. Цилиндар не би требало да се на силу поставља у положај повлачењем, подизањем или притиском.

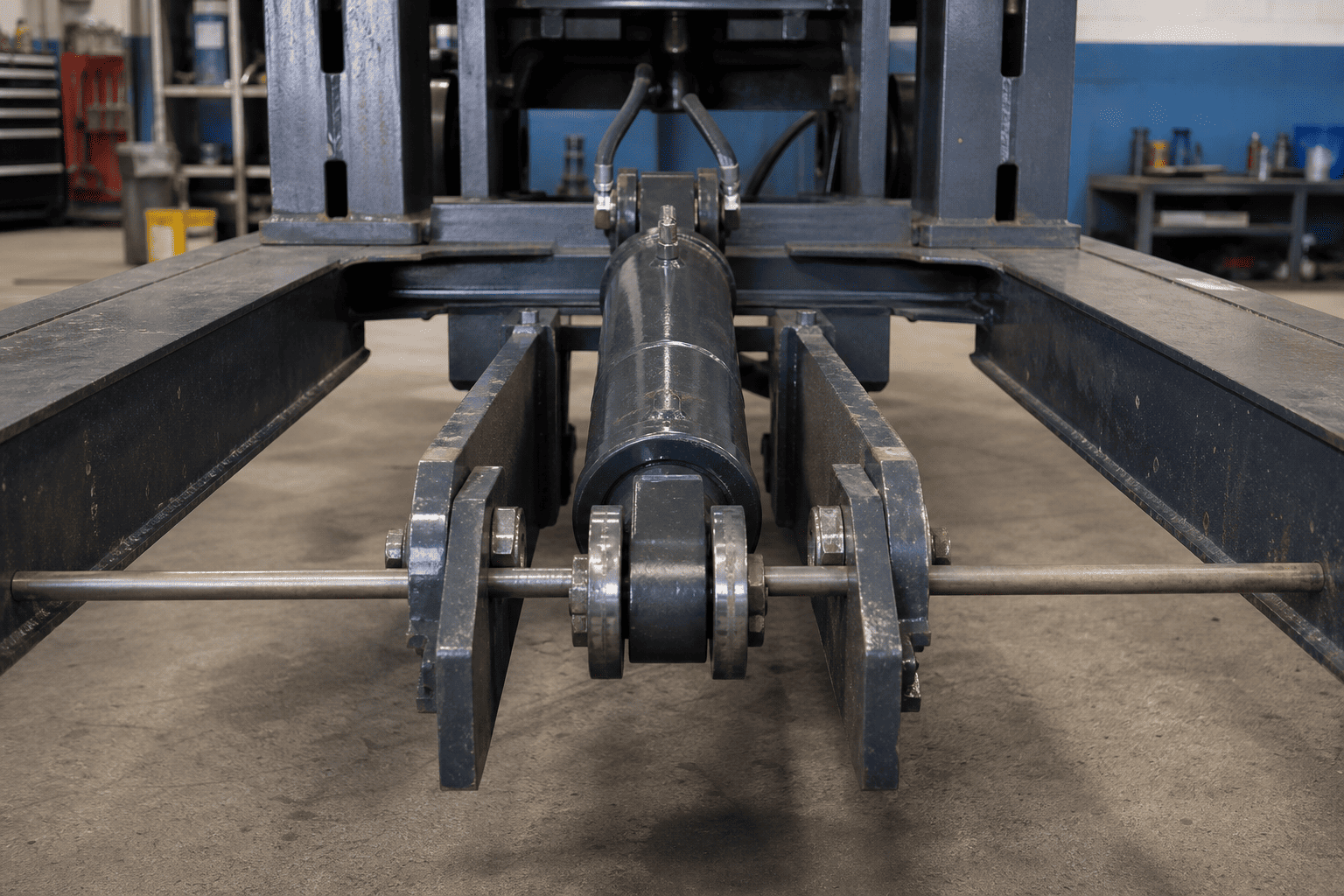

Уверите се да две средишње линије за монтажу игле остају паралелне тамо где дизајн монтаже захтева паралелно окретање. Проверите да ли постоји контакт са држачима, штитницима, цревима, елементима оквира и другим покретним деловима.
| # | Посматрање | Вероватан узрок/индикација |
|---|---|---|
| 1 | Пин има углачану траку на једној страни | Неуједначен контакт, промена поравнања или померање носача |
| 2 | Пин је мањи у радној зони | Хабање клинова, неадекватно задржавање или померање под оптерећењем |
| 3 | Чаура се ротира у свом кућишту | Лабаво пријањање, оштећено кућиште или неправилна инсталација |
| 4 | Отвор за кључеве је овални или сужен | Наставак рада са зазором или лабавом иглом |
| 5 | Присутна је прашина рђе или фини метални остаци | Нагризање, корозија, недовољна заштита или релативно померање |
| 6 | Држач је савијен или више пута попушта | Ход игле, померање носача или нетачан распоред држања |
| 7 | Вођица шипке или уводница показују једнострано хабање | Проверите поравнање машине и геометрију монтаже пре замене заптивки |
| 8 | Истрошеност се појављује само близу једног краја хода | Геометрија крајњег положаја, интерференција или промена путање оптерећења |
Ова запажања су полазне тачке за инспекцију, а не аутоматске дијагнозе. Истрошена игла може бити последица већег проблема са поравнањем, а не првобитни узрок.
Поправка само на иглу може бити прикладна када је клин истрошен, али чаура, ушица, спојница, држач и систем за задржавање остају унутар одобрених граница димензија. Нова игла мора да одговара исправном пречнику, дужини, материјалу и распореду држања.
Замена чаура захтева правилно постављање, оријентацију и метод уградње. Проверите да ли је заменска чаура подмазана, ради на суво или је дизајнирана за специфично стање површине. Притиском на чахуру у оштећено или неусклађено кућиште може се репродуковати првобитни проблем.
Овални цилиндрични отвор или отвор на завојници могу захтевати одобрени метод поправке као што је машинска обрада, чаура за поправку или замена захваћене компоненте. Немојте заваривати, бушити или модификовати носећу монтажу без одобрења инжењера и документованог поступка поправке.
Ако су ушица цилиндра, спојница, осовина или монтажни блок напукли, трајно деформисани или су изван одобрених граница димензија, може бити потребна замена цилиндра или инжењерска поправка. Замена мора бити усклађена са геометријом машине, а не одабрана само према проврту или ходу.
Упит о монтажном хабању је много лакше прегледати када укључује стварне податке о инсталацији. Пошаљи:
За цилиндре пин-то-пин, димензије затвореног и проширеног центра клина су посебно важне. Замена која одговара хидрауличној вези, али мења геометрију монтаже, може створити нове сметње или проблем поравнања.
Пре враћања машине у нормалан рад:
1. Потврдите да су клин и чаура наведени делови за монтажу.
2. Уверите се да је иглица потпуно налегна и да је правилно задржана.
3. Проверите да ли се цилиндар окреће без везивања на оба краја.
4. Потврдите да шипка и део машине остају поравнати кроз дозвољени ход.
5. Проверите провођење црева и зазор отвора током кретања.
6. Управљајте машином са малим ризиком и малом брзином у складу са процедуром опреме.
7. Зауставите се ако се цилиндар заглави, држач се помери, клин хода или штап дође у контакт са оближњим деловима.
8. Забележите коначна мерења и поправите делове за будуће одржавање.
Паркер-ове безбедносне смернице такође наглашавају да неправилно поравнање може довести до прекомерног хабања завојнице шипке и отвора цилиндра. Због тога проверу уградње треба завршити након поправке, а не само пре уклањања старих делова.
Контролисана инспекција монтаже може помоћи у спречавању неколико скупих поновљених кварова:
Циљ није да се сваки истрошени део аутоматски замени. То је да се идентификује стварна путања оптерећења и врати геометрија монтаже коју је цилиндар пројектован да прати.
ХЦИЦ може да прегледа захтеве за замену и прилагођене хидрауличке цилиндре на основу стварних података за инсталацију: монтажне димензије, распоред клинова, ход, отвор и информације о шипки, конфигурацију порта, апликацију и доступне цртеже. За истрошене тачке монтаже, укључите фотографије и мере носача са стране машине тако да преглед понуде покрива монтажу као и хидраулички прикључак.
Хидраулични цилиндархабање монтажних клинова и чаура је проблем механичког постављања који може постати проблем хидрауличке поузданости. Прегледајте клин, чахуру, око цилиндра, спојницу, хардвер за задржавање и пуни радни лук заједно. Забележите мерења пре наручивања делова и немојте користити нови цилиндар да бисте надокнадили оштећену или неусклађену структуру машине.
Ако вам је потребна замена ОЕМ-а или прилагођени хидраулични цилиндар пин-то-пин, пошаљите ХЦИЦ-у димензије старог цилиндра, затворене и продужене централне удаљености игле, мере игле и спојнице, информације о порту, фотографије и детаље о примени. Комплетан пакет података даје инжењерском тиму бољу основу за потврду уградње пре производње.
