Водич за избор популарних хидрауличних цилиндара високе потражње

И. Предговор: ЗаједничкиХидраулични цилиндарГрешке у избору које су направили купци из иностранства

1.1 Стварни проблеми узроковани погрешним избором цилиндра

Купци широм Северне Америке, Европе и Аустралије често бирају цилиндре само по дужини и дебљини цеви, занемарујући усклађивање радних услова.

Многи постављају цилиндре на тракторима и приколицама за одлагање. Непрекидан неравни рад отпушта клипњаче и брзо савија клипњаче. Јефтини танки заварени цилиндри са кључем пуцају под великим оптерећењем, изазивајући заустављање производње и додатне трошкове одржавања.

Четири стила цилиндра покривају преко 90% глобалних замена и ОЕМ поруџбина. Овај водич сортира вруће продајне моделе са практичним референцама за одабир за особље за куповину и велетрговце делова.

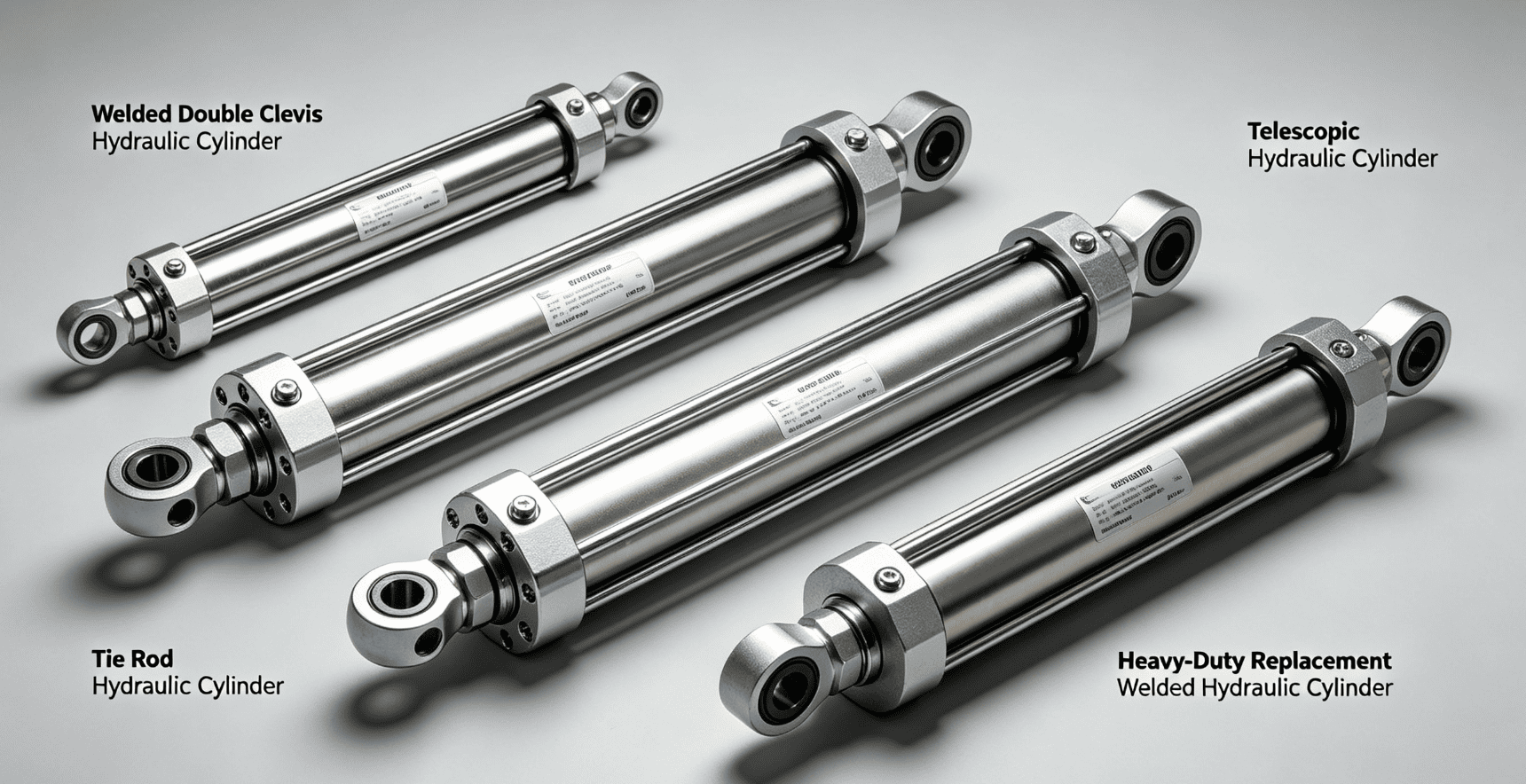

1.2 Четири најпродаванија хидраулична цилиндра за прекоморска тржишта

Заварени хидраулични цилиндар са дуплим кључем — Пољопривредне машине, цепач трупаца, пољопривредна приколица

Хидраулични цилиндар англијске шипке — Унутрашња машина алатка и опрема за аутоматизацију

Телескопски хидраулични цилиндар — Ексклузивна приколица и кипер

Заварени хидраулични цилиндар за тешке услове рада — резервни делови за мини багер и утоваривач

ИИ. Структура, предности, недостаци и применљиви сценарији

2.1Заварени хидраулични цилиндар са дуплим зглобом(Најбољи избор за мобилну опрему)

2.1.1 Основне структурне карактеристике

Цијев и завршни поклопци имају интегрално заваривање под водом без спољних спојних шипки. Два краја користе једноделни ковани двоструки спој за уградњу игле.

Стандардни радни притисак 21МПа, надограђена верзија високог притиска достиже 35МПа, са изванредним капацитетом против вибрација и бочног оптерећења.

Јефтини производи имају танке спојене спојнице које лако пуцају. Квалификовани производи користе заваривање са пуним продором од 8–12 мм, стабилно у блатњавим радним условима на отвореном.

2.1.2 Одговарајућа опрема и циљни клијенти

Одговара рука за подизање трактора, цепач трупаца, пољопривредна приколица, мали утоваривач, камион за вучу.

Опслуживање велетрговаца пољопривредних делова, фабрика пољопривредних машина и радионица за поправке на отвореном.

2.1.3 За и против

Предности: Компактан, отпоран на прашину, једноставан за инсталацију, прилагодљиви проврт, ход и величина отвора

Против: Проблематично унутрашње растављање, дуже време испоруке за нестандардне величине

2.2 Хидраулични цилиндар навојне шипке(Општи индустријски тип за затворене просторе)

2.2.1 Основне структурне карактеристике

Четири вучне шипке фиксирају две крајње капице, погодне за растављање и замену унутрашњих заптивки. Прати међународни стандард НФПА са јединственим притиском од 21 МПа.

Изложене вучне шипке олабаве се под дуготрајним вибрацијама, а бочна сила ће савијати клипњаче, што неће одговарати мобилним машинама на отвореном.

2.2.2 Одговарајућа опрема и циљни клијенти

Поставите алатне машине, линије за аутоматизацију паковања, унутрашње хидрауличне пресе, фиксне платформе за подизање.

Опслуживање фабрика аутоматизације, добављача опреме за одржавање и продаваца хидрауличних делова за затворене просторе.

2.2.3 За и против

Предности: довољно робе на лицу места, лако одржавање, ниска цена, брза испорука стандардних величина

Недостаци: Слаба отпорност на вибрације, не може се користити на тракторима и кипер приколицама

2.3 Телескопски хидраулични цилиндар(Специјално за кипер приколице)

2.3.1 Основне структурне карактеристике

Вишестепени дизајн угњеждених рукава, кратка дужина након повлачења и дуг ход подизања након проширења. Већина је једноделног дејства и увлачи се гравитацијом, са 2-4 опционе фазе.

Више степени проширења доноси слабији терминални потисак, није погодно за подизање ултра-тешких терета.

2.3.2 Одговарајућа опрема и циљни клијенти

Поставите фармске кипер приколице, кипере, санитарна возила за смеће, ваздушне мердевине.

Опслуживање постројења за поправку приколица, велетрговаца теретних делова и произвођача санитарне опреме.

2.3.3 За и против

Предности: Мала увучена запремина, дуг ход, једноставан круг уља, ниска стопа кварова

Против: Вишеслојним заптивкама је потребно чисто хидраулично уље, без активне хидрауличке функције увлачења

2.4 Замјенски заварени хидраулички цилиндар за тешке услове рада (замјенски дијелови за багер и утоваривач)

2.4.1 Основне структурне карактеристике

Направљен од дебеле бешавне цеви и ојачане клипњаче против савијања, у складу са кованим кугличним зглобом или једноструким спојем, дебели завари са пуним пенетрацијом подржавају притисак од 35 МПа.

Величине у потпуности одговарају мини багерима ЦАТ, Коматсу, Кубота за директну замену без модификација.

2.4.2 Одговарајућа опрема и циљни клијенти

Поставите цилиндар стреле/руке мини багера, цилиндар нагиба утоваривача, мали ваљак за пут.

Послуживање извозника грађевинске механизације, теренских радионица и малих фабрика инжењерске опреме.

2.4.3 За и против

Предности: тачна величина за замену, отпорна на ударце, издржљива на градилиштима, велики број поновљених поруџбина

Против: Различити модели, нестандардне машине требају прилагођавање на основу података о старим цилиндрима

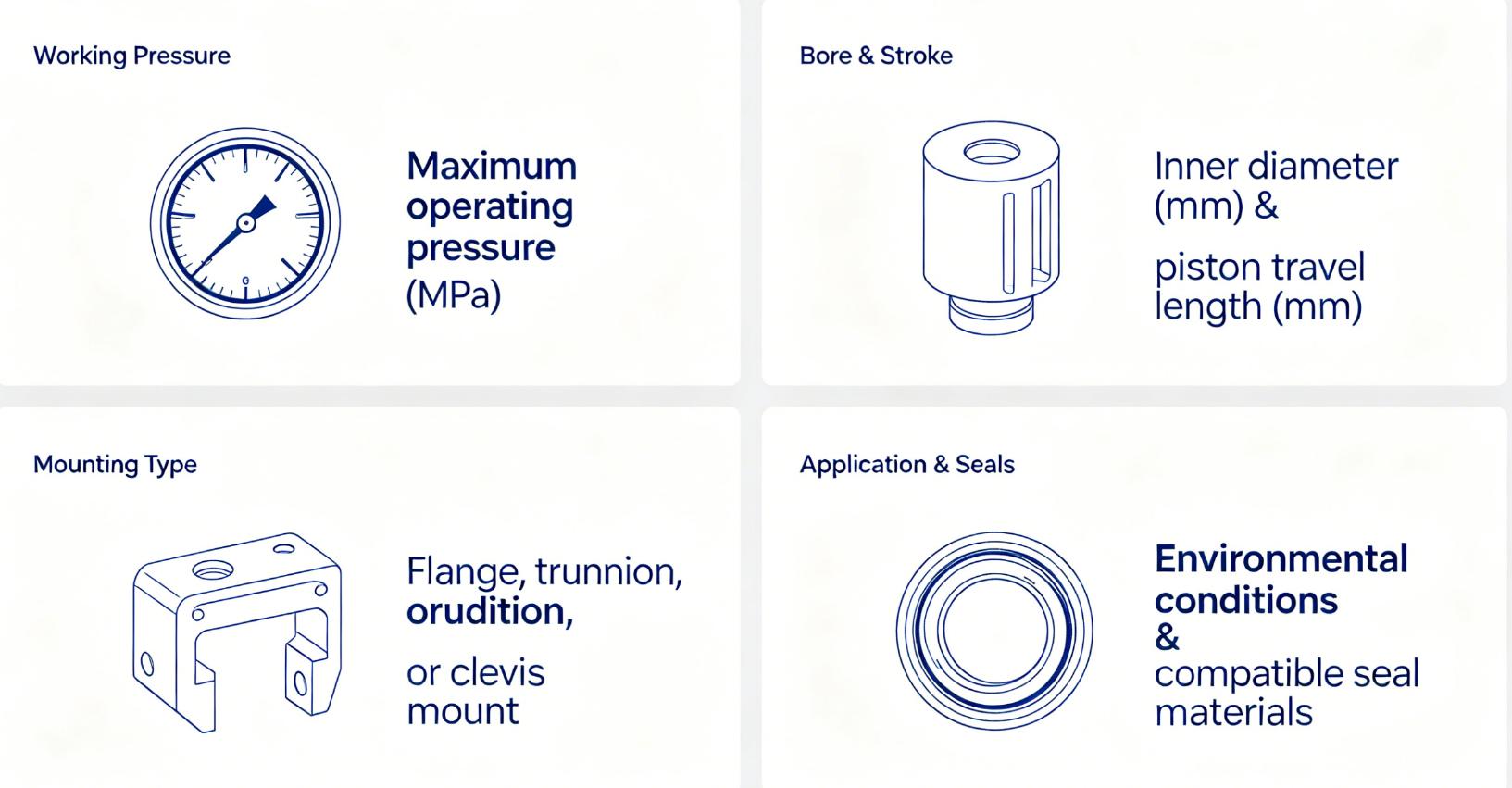

ИИИ. Универзални параметри за избор језгра

3.1 Усклађивање радног притиска

Стандардни модел од 21МПа (3000ПСИ) одговара већини опреме за фарме и затворене просторе, чинећи 90% поруџбина са високим перформансама.

25–35МПа згуснута верзија високог притиска за багере и услове рада са утицајем рударства.

3.2 Правила за избор проврта и хода

Сила подизања се односи само на притисак отвора и систем; дужи ход не може побољшати носивост.

Измерите пуну дужину увлачења и извлачења приликом замене старих цилиндара, визуелна процена лако узрокује недостатак хода и цурење уља.

Изаберите телескопске цилиндре за дуги ход са ограниченим простором; изаберите заварене двоструке цилиндре за опрему за окретање са више углова.

3.3 Тип монтаже Брзо подударање

Машине за подизање са више углова на отвореном: Заварени хидраулични цилиндар са двоструким спојем

Стабилна опрема ниског притиска у затвореном простору: хидраулични цилиндар спојнице

Дугоходно подизање приколице са кипером: Телескопски хидраулични цилиндар

Зглобна рука багера: Заварени хидраулични цилиндар за тешке услове рада

3.4 Колокација заптивача и антикорозије према радном окружењу

Нормално стање чистоће у затвореном простору: НБР заптивке + црна боја против рђе

Блатна спољна фарма: Дебела хромирана клипњача + спољни поклопац за прашину

Околина обалне слане магле: Целокупни поцинковани антикорозивни слој

Стање топлог уља на високој температури: ФКМ заптивке од флуорне гуме да би се избегло унутрашње и спољашње цурење

ИВ. Табела за брзи избор по делатностима

4.1 Пољопривредне машине

Први избор: Двоструки заварени хидраулични цилиндар са дуплим спојем

Избегавајте: Цилиндри англијске шипке се лако ломе под вибрацијама; Телескопски цилиндри са предугачким ходом не одговарају малој пољопривредној опреми

4.2 Опрема за теретне и санитарне депоније

Први избор: телескопски хидраулични цилиндар са 2–4 степена једносмерног дејства

Алтернатива: Заварени двоструки цилиндар дугог хода за лаке мале приколице

4.3 Мале грађевинске машине

Први избор: Заварени хидраулични цилиндар за тешке услове рада

Алтернатива: Задебљани цилиндар са двоструким спојем високог притиска за велике фармске утовариваче

4.4 Аутоматизација и алатна машина

Први избор: Стандардни хидраулични цилиндар спојнице

Избегавајте: скупи заварени цилиндри нису потребни за фиксну опрему у затвореном простору

В. Уобичајене грешке и предлози за избегавање

5.1 Заварени цилиндар са двоструким спојем

Танки спојени спојеви пуцају под великим оптерећењем, танки завари изазивају цурење уља. Потврдите ковану интегрисану спојницу и шавове са пуним продором од 8 мм+, дебелу хромирану шипку која се препоручује за спољашњу употребу.

5.2 Хидраулични цилиндар спојнице

Вибрације отпуштају споне и савијају клипњаче, што је дозвољено само за стабилну опрему у затвореном простору.

5.3 Телескопски хидраулични цилиндар

Контролишите велико оптерећење у прве две фазе; пуно проширење доводи до оштрог пада потиска. Редовно мењајте хидраулично уље да бисте заштитили вишеслојне заптивке.

5.4 Цилиндар за замену багера

Погрешна величина се не може нормално инсталирати, дајте старе фотографије цилиндара и моделе машина за потврду пре наручивања.

ВИ. Консултације по мери и замени

Пошаљите следеће информације нашим инжењерима да бисте добили одговарајуће планове у року од 24 сата:

Машинска индустрија и комплетан модел

Јасне фотографије крајева за монтажу старих цилиндара

Измерени проврт, пречник шипке, потпуно извучена и увучена дужина

Радни притисак и окружење (висока температура, обала мора, блатњава локација)

Подржавамо прилагођавање узорка од 1 комада за сва четири типа цилиндара, сваки производ са комплетним извештајем о испитивању притиска и 12-месечном гаранцијом.
