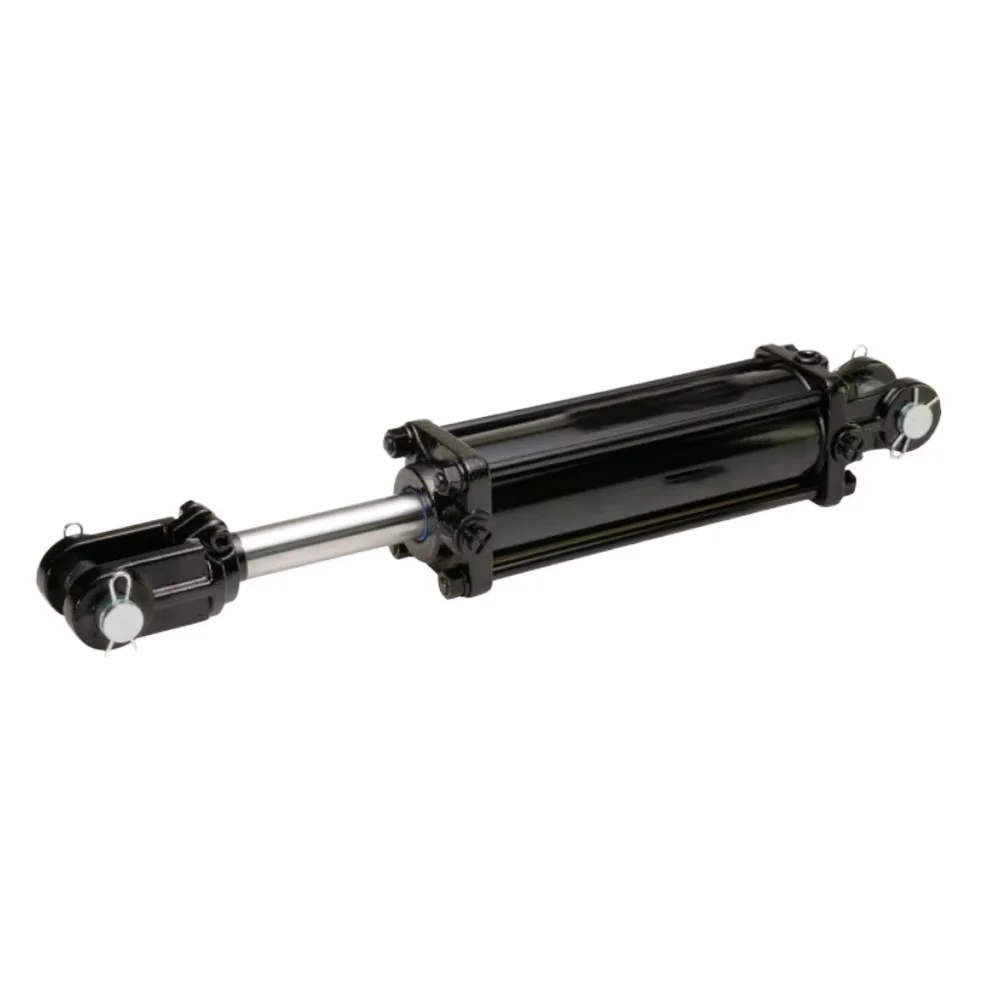

Заварени хидраулични цилиндар са двоструким спојем ради на 3000ПСИ. Ковани спој, чврсти завари одговарају тракторима, кипер приколицама. Прилагођена величина, ОЕМ лого, ИСО9001 фабрика, 12-месечна гаранција за комплетну услугу.
Bore Size:
30 мм-200 мм (1,2 инча-8 инча)Rod Diameter:
20мм-120ммStroke Length:
50мм-3000ммRated Working Pressure:
21МПа (3000ПСИ)Заварени хидраулични цилиндар са двоструким спојем односи се на потпуно заварени хидраулични рам опремљен интегрисаним кованим двоструким спојем на дну цилиндра и на крају шипке, припада серији заварених цилиндара за тешке услове рада и углавном усваја дводелни дизајн кола за уље.
За разлику од традиционалног хидрауличног цилиндра за куке, заварени цилиндар са двоструким зглобом поседује компактну укупну структуру, јачи капацитет да се одупре бочном оптерећењу и дужи радни век у блатњавом радном окружењу са великим оптерећењем на отвореном
Радионице за поправке фарми, фабрике приколица ОЕМ-а и произвођачи малих грађевинских машина често се сусрећу са неисправним завареним хидрауличним рамовима са танким завареним шавовима и танким зидовима цеви. Ови јефтини цилиндри лако пропуштају уље, савијају спојнице или пуцају током дуготрајног дизања.
Производимо заварене хидрауличне цилиндре са двоструким зглобом већ 28 година, наши инжењери на лицу места се баве стотинама случајева квара цилиндара од глобалних купаца сваког месеца. Оптимизујемо структуру заваривања са завојима, дебљамо зид цеви и надоградимо заптивни склоп како бисмо избегли све уобичајене проблеме с кваром за тешке машине на отвореном. Мали узорак поруџбине без МОК је подржан за тестирање купаца.
Сви основни кораци обраде нашег завареног хидрауличног цилиндра са дуплим зглобом су завршени у нашој хидрауличној радионици од 12000㎡ у сопственом власништву, без екстерног ангажовања кључних компоненти. Сваки занат је дизајниран да побољша отпорност на оптерећење и перформансе заптивања.
2.1.1 Хонед бешавне дебеле цеви
Ми усвајамо топло ваљану бешавну челичну цев са унутрашњим прецизним третманом хонања, дебљина зида цеви је дебља од обичних модела на тржишту. Дебела цијев може смањити деформацију цилиндра под континуираним високим притиском, а унутрашње брушење елиминише огреботине које ће узроковати унутрашње цурење уља.

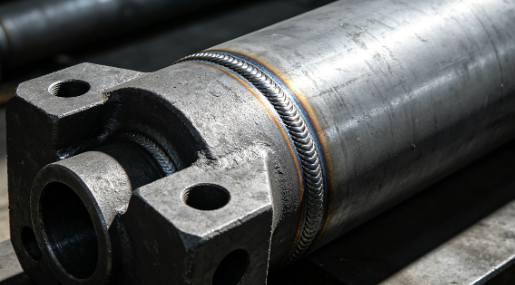

Двоструке завојнице су једноделни ковани челик уместо заваривања танког лима. Положај везе између спојнице и цеви користи 8-12 мм пуну пенетрацију заваривања под водом, шав за заваривање је дебео и уједначен, ефикасно спречава пуцање ушица под великом бочном силом трактора и цепача трупаца.
Површина клипњаче је прецизно брушена, а затим премазана слојем тврдог хрома од 28-32 μм. Дебели хромирани премаз доноси стабилну отпорност на рђу и хабање, премаз се неће ољуштити чак ни под једногодишњим непрекидним радом на блатној фарми.
Стандардна монтажа користи НБР гумене заптивке како би одговарала конвенционалном хидрауличном уљу на нормалној температури. ФКМ заптивке од флуорне гуме су опциона надоградња за опрему за високе температуре која ради од -20℃ до 180℃, потпуно блокира унутрашње и спољашње цурење уља.
Сваки готови заварени хидраулични цилиндар са двоструким спојем мора проћи 1,5 пута тест задржавања притиска преоптерећења у трајању од 30 минута и потпуну проверу непропусности пре отпреме. За сваки цилиндар бележимо податке о испитивању и можемо да обезбедимо комплетан извештај о испитивању притиска за клијенте наруџбине на велико.

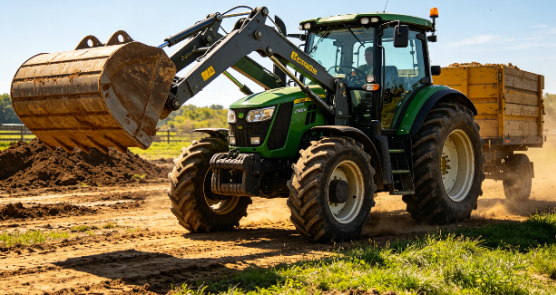

Наш заварени хидраулични рам се широко користи на свим врстама покретне опреме за фарме, дизајн са двоструким спојним носачем омогућава брзу инсталацију осовине без додатне опреме.
Главна одговарајућа опрема: рука за подизање трактора, хидраулични рам за цепаче трупаца, балирка за сено, мали комбајн, приколица за подизање фарме.
Компактни заварени цилиндар са дуплим ушима одговара малим грађевинским машинама са ограниченим простором за уградњу, стабилним перформансама под прашином на градилишту и вибрацијама.
Главна одговарајућа опрема: помоћни рам за мини багер, нагибни цилиндар утоваривача, мали ваљак за асфалт, миксер за подизање бетона.

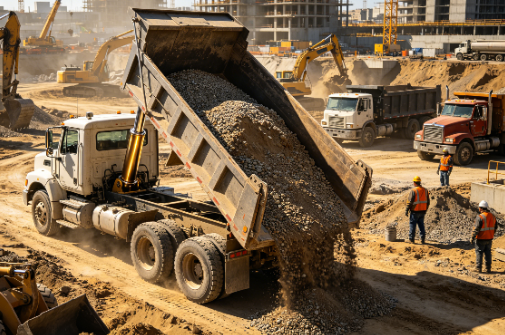

Заварени рам са високим оптерећењем је главни резервни део за логистичка возила за дизање и опрему за утовар у складишту.
Главна одговарајућа опрема: хидраулични цилиндар приколице за кипер, рам за подизање камиона за вучу, заварени хидраулични цилиндар приколице, рам стола за подизање на маказе.
Заварени двоструки цилиндар величине прилагођене величине може се прилагодити према цртежима индустријске опреме, погодан за третман отпада, подизање материјала и замену за одржавање опреме.
Главна одговарајућа опрема: компактор отпада, машина за подизање материјала, мала хидраулична преса, хидраулични рам за замену за накнадну поправку.
| Инспецтион Итем | Стандардни параметар |
|---|---|
| Величина отвора | 30 мм-200 мм (1,2 инча-8 инча) |
| Пречник шипке | 20мм-120мм |
| Строке Ленгтх | 50мм-3000мм |
| Називни радни притисак | 21МПа (3000ПСИ) |
| Стандардни тип акције | Доубле Ацтинг |
| Стандардни материјал заптивке | НБР гума |
| Површинска обрада | Мат црна боја против рђе |
| Цустом Деманд | Опциона шема надоградње |
|---|---|
| Специал Боре | Мини 25мм / Превелики 250мм прилагођени отвор |
| Специал Строке | Неограничен дуги ход са завареним кључем |
| Захтев високог притиска | 25МПа / 35МПа тешка верзија високог притиска |
| Сингле Ацтинг Неед | Заварени двоструки цилиндар једноструког дејства |
| Рад на високим температурама | ФКМ заптивни склоп од флуорне гуме |
| Цоастал Анти-цорросион | Поцинкована површинска облога |
| Цлевис Цустомизатион | Прилагођени пречник отвора за кључ, продужена ушица кључа |
Цела наша производна линија хидрауличних цилиндара пролази ИСО9001 сертификат система управљања квалитетом, сви заварени хидраулички производи за тешке услове рада испуњавају ЦЕ стандард индустријске безбедности. Можемо да обезбедимо копије сертификационих докумената за царињење клијента и фабричку ревизију.
Поставили смо независну радионицу за инспекцију сировина, станицу за преглед прераде полупроизвода и просторију за испитивање притиска готових производа. Све сирове челичне цеви, коване спојнице и делови за заптивање ће бити проверени пре производње, неисправне сировине ће бити директно одбачене како би се избегао квар готовог производа.
Сваки заварени хидраулични цилиндар са двоструким спојем прво ће бити премазан уљем против рђе, умотан пластичном фолијом како би се избегла корозија морске воде током транспорта морем. Затим ставите у чврсту дрвену кутију за извоз са фиксном облогом од пене како бисте спречили судар и деформацију у логистици на даљину.
П1: Могу ли да прилагодим нестандардни отвор и ход завареног двоструког цилиндра?
О1: Да, наш технички тим може дизајнирати ексклузивну величину цилиндра према вашем цртежу опреме у року од 24 сата.
П2: Колики је максимални радни притисак вашег стандардног завареног цилиндра?
А2: Стандардни називни притисак је 3000ПСИ (21МПа), надограђени модел од 35МПа високог притиска је доступан за рударску опрему са тешким оптерећењем.
П3: Колико дуго траје гарантни рок за заварени хидраулични цилиндар са двоструким спојем?
А3: Пружамо 12-месечну гаранцију у нормалном исправном радном стању, штета узрокована неправилним радом није покривена гаранцијом.
