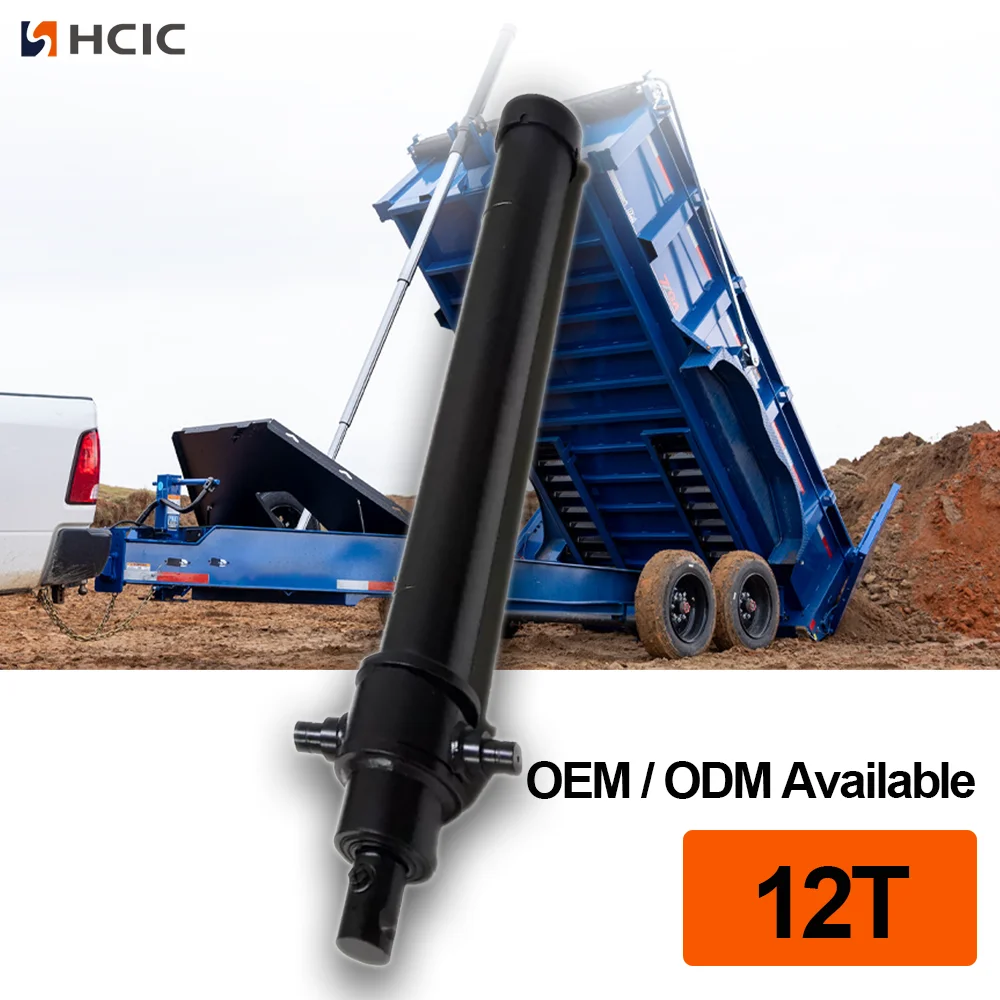

3ТГ-Е90к1199 је тростепени телескопски хидраулички цилиндар испод каросерије са ходом од 1.199 мм, максималним радним притиском од 220 бара и каталошким опсегом превртања од 5–14 тона.
Number of stages:
3стагеWorking volume:
6.2ЛMaximum working pressure:
220бар3ТГ-Е90к1199 је тростепени телескопски хидраулични цилиндар испод каросерије наведен у каталогу ХЦИЦ-2026. Његов компактни распоред подвозја је намењен за апликације система за превртање где цилиндар мора да има дуг ход док остаје унутар простора испод каросерије и шасије.
У каталогу су наведени ход од 1199 мм, маса 35 кг, радна запремина 6,2 Л и максимални радни притисак од 220 бара. Такође даје опсег носивости од 5–14 тона и главне инсталационе димензије Л/А/Б/Ц/Д/Е. Ове вредности подржавају почетну дискусију о постављању; не замењују комплетан прорачун приколице.
| Параметар | Каталошка вредност |
|---|---|
| Модел | 3ТГ‑Е90к1199 |
| Број фаза | 3 |
| Мождани удар | 1.199 мм |
| миса | 35 кг |
| Радна запремина | 6,2 Л |
| Максимални радни притисак |
220 бара |
| Опсег капацитета нагиба каталога | 5‑14 тона |
| Димензија Л | 598 мм |
| Димензија А | 160 мм |
| Димензија Б | 438 мм |
| Димензија Ц | 108 мм |
| Димензија Д | 92 мм |
| Димензија Е | 58 мм |
Горе наведене вредности спецификације су транскрибоване из табеле телескопских цилиндара испод каросерије у приложеном каталогу ХЦИЦ-2026. Број од 5–14 тона у каталогу је опсег примене, а не универзално одобрење носивости за сваку приколицу за кипер.

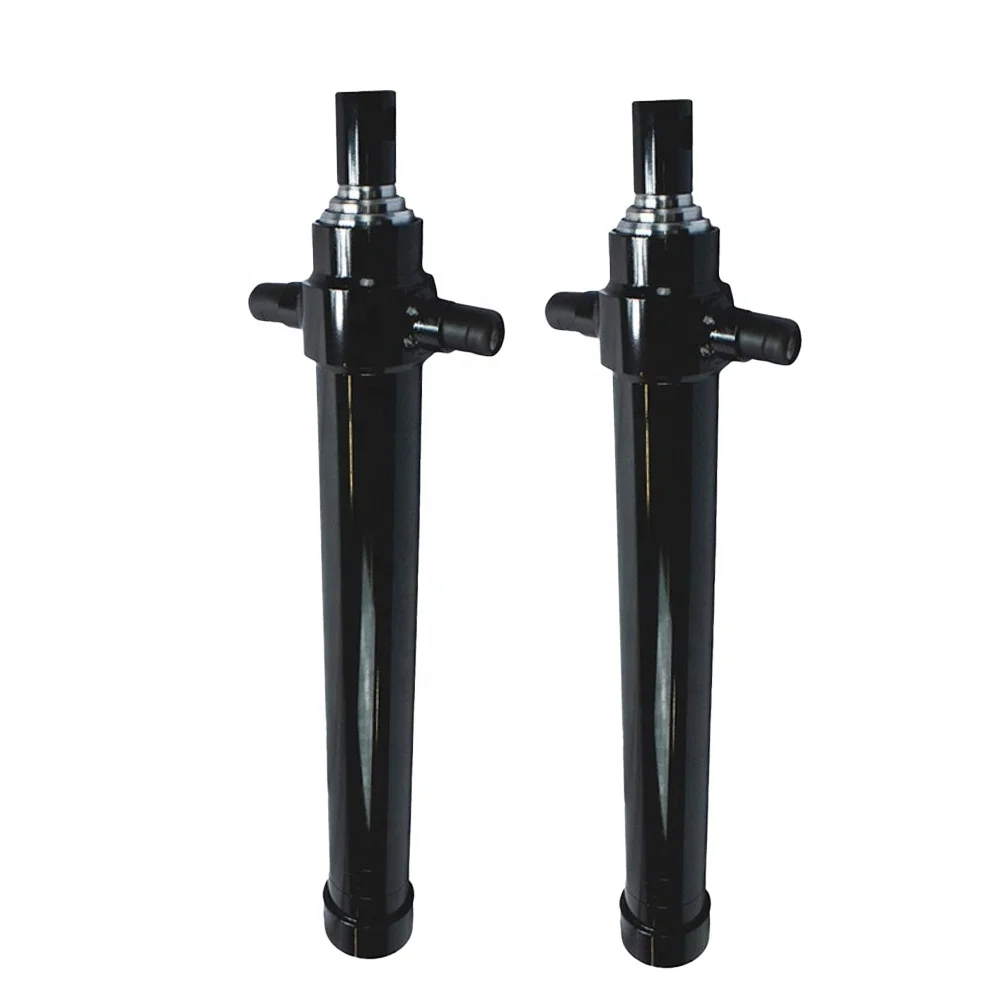

Тростепена конструкција подвозја
3ТГ-Е90к1199 користи три телескопска степена. Када се увуку, угнежђене степенице помажу да се пакет цилиндара задржи унутар простора за уградњу подвозја. Током проширења, степенице обезбеђују кретање потребно за циклус превртања без потребе да пуна радна дужина буде присутна у затвореном положају.
Распоред степеница такође значи да сила и брзина цилиндра могу да варирају током екстензије. Ефективна површина се мења како различите фазе постају активне, тако да при избору треба узети у обзир оптерећење, геометрију шарке, угао нагиба, проток пумпе и подешавања вентила заједно.
Инсталација испод каросерије је регулисана дужином више од затворене дужине цилиндра. Купац треба да провери положај лежишта или носача, поравнање клинова, зазор шасије и путању цилиндра док се тело помера из затвореног у нагнути положај.
Каталог наводи Л као 598 мм и димензије од А до Е као 160, 438, 108, 92 и 58 мм респективно. Ове мере треба упоредити са цртежом оквира и распоредом монтаже купца. Цилиндар треба да буде поравнат кроз дизајн монтаже, а не да га натера на положај због изобличења носача.

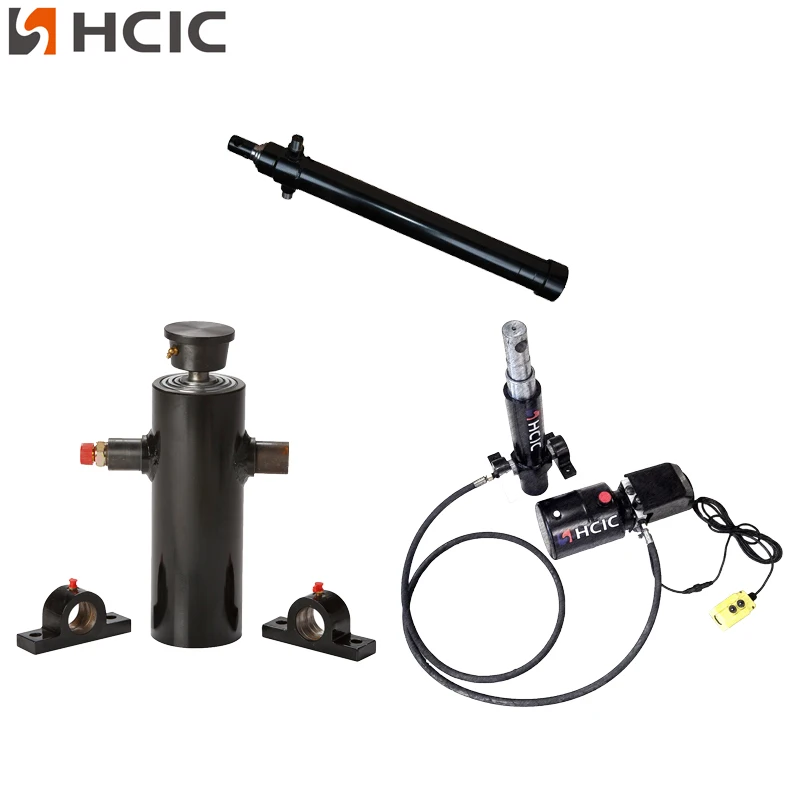

ХЦИЦ-ов каталог такође приказује додатну опрему и опције подршке за линију цилиндара испод каросерије, укључујући референце везе у облику шипке или кугле и носач цилиндра. Тачну везу и распоред подршке за пројекат 3ТГ-Е90к1199 треба потврдити из тренутног цртежа, а не претпоставити из опште илустрације каталога.
3ТГ-Е90к1199 је наведен са максималним радним притиском од 220 бара. Ова вредност се мора прегледати заједно са пумпом, подешавањем растерећеног вентила, хидрауличним водовима, чистоћом уља, монтажном структуром и комплетним оптерећењем при превртању.
У каталогу је наведен распон носивости од 5 до 14 тона. Овај опсег треба третирати као референцу за каталошку апликацију. Стварна прикладност зависи од каросерије приколице, расподеле оптерећења, положаја шарки, угла превртања, чврстоће шасије, хидрауличког протока и радних услова.
Цилиндар са исправним отвором или ходом може и даље бити неприкладан ако је геометрија монтаже или притисак система погрешна. Потпуни преглед апликације стога треба да се заврши пре него што се цилиндар наручи.

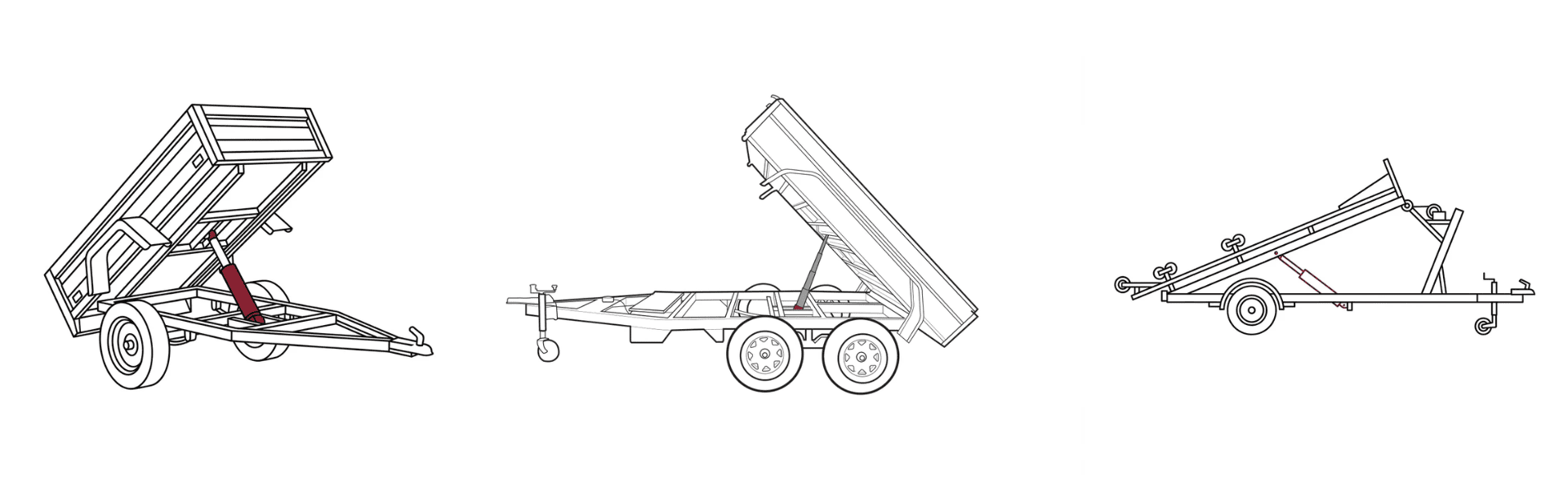

3ТГ-Е90к1199 је релевантан за пројекте са кипер-приколицама и системима за истовар каросерије који захтевају тростепени цилиндар са ходом од 1199 мм. Може се узети у обзир за ОЕМ конструкције, радове замене и редизајн приколица када се расположиви простор и системски захтеви поклапају са каталошким подацима.
Испоручени ХЦИЦ каталог описује линију цилиндара испод каросерије са конфигурацијама од две до шест степени, али овај чланак се фокусира само на модел 3ТГ-Е90к1199. Други модели не би требало да се користе као замена за његове димензије или радне податке без посебног инжењерског прегледа.
За 3ТГ-Е90к1199 понуду или процену замене, пошаљите:
- Тип приколице и димензије каросерије
- Потребан ход и затворени простор за уградњу
- Цртежи шасије, постоља и носача
- Детаљи везе са иглом или куглом
- Информације о притиску и протоку пумпе
- Распоред црева и прикључка
- Угао нагиба и расподела оптерећења
- Фотографије тренутног цилиндра и места за монтажу
- Потребна количина и статус замене
Ови детаљи помажу у разликовању замене цилиндра од проблема већег носача, поравнања или хидрауличког система.
3ТГ-Е90к1199 је дефинисани тростепени телескопски хидраулични цилиндар испод каросерије са ходом од 1.199 мм, максималним радним притиском од 220 бара, радном запремином од 6,2 Л и каталошким опсегом превртања од 5–14 тона. Његова Л димензија од 598 мм и наведене А-Е мере пружају практичну полазну тачку за планирање инсталације.
Коначни избор треба да се заснива на комплетном систему приколице, а не само на ходу или притиску. Пошаљите цртеж доњег дела каросерије и хидрауличне податке у ХЦИЦ на преглед специфичног пројекта пре куповине.
ХЦИЦ развија и производи хидрауличне цилиндре и погонске јединице за возила и индустријску примену. За пројекат 3ТГ-Е90к1199, ХЦИЦ може да прегледа цртеже, измерене димензије и хидрауличне захтеве за ОЕМ или упит за замену.
