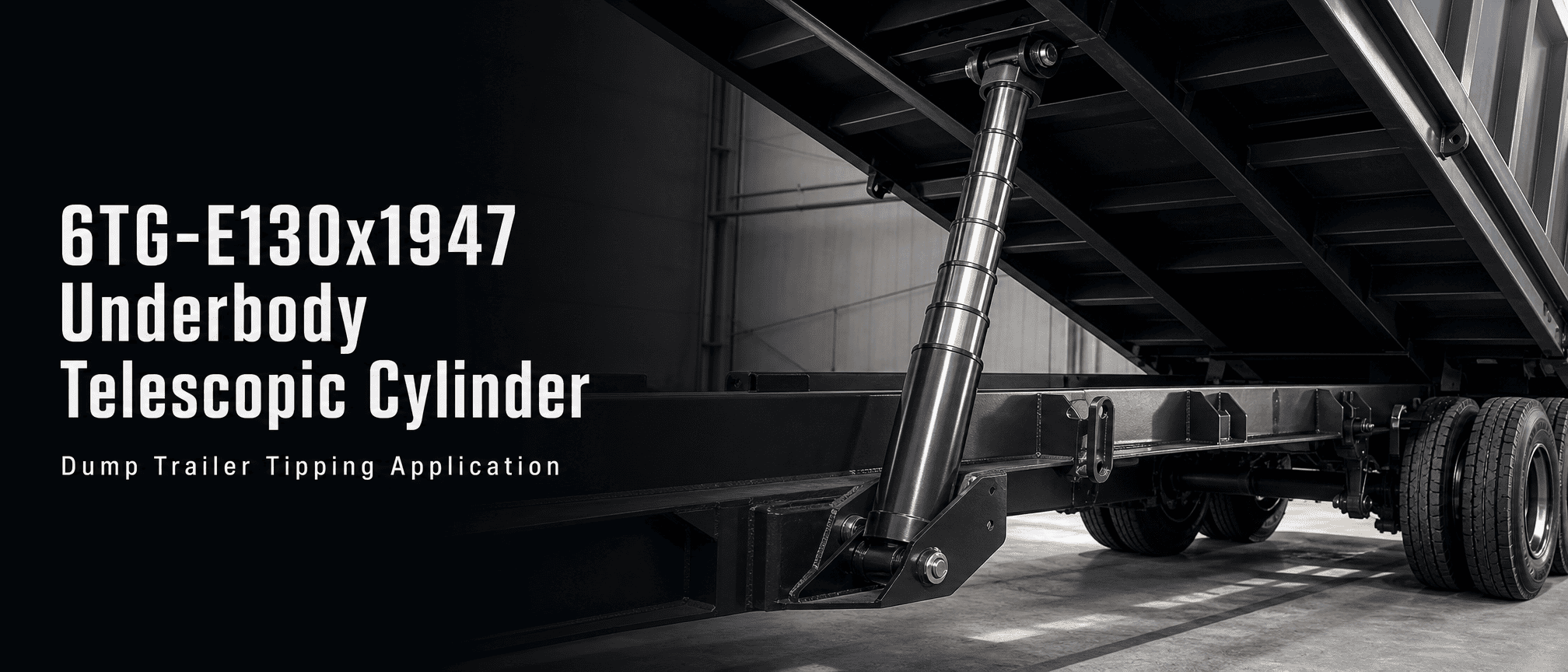

ХЦИЦ 6ТГ-Е130к1947 телескопски хидраулични цилиндар подвозја за кипер приколице има 6 степени, ход 1.947 мм, притисак од 180 бара и капацитет превртања до 11-18 тона.
Number of stages:
6 фазаStroke:
1947ммListed extension figure:
53Working volume:
14Л6ТГ-Е130к1947 је шестостепени телескопски хидраулични цилиндар подвозја за кипер приколице. Има ход од 1.947 мм, наведену радну запремину од 14 Л, максимални радни притисак од 180 бара и опсег превртања од 11-18 тона. Његове каталошке димензије укључују А 543 мм, Б 216 мм, Ц 327 мм, Д 132 мм и Е 92 мм, са наведеном масом од 53 кг.
Цилиндар припада ХЦИЦ-овој линији подвозја за опрему за лаку депонију, укључујући апликације за бочно истовар и тросмерне приколице. Коначна инсталација се још увек мора проверити у односу на оквир приколице, геометрију шарки, путању оптерећења, круг уља и расположиви простор за монтажу.

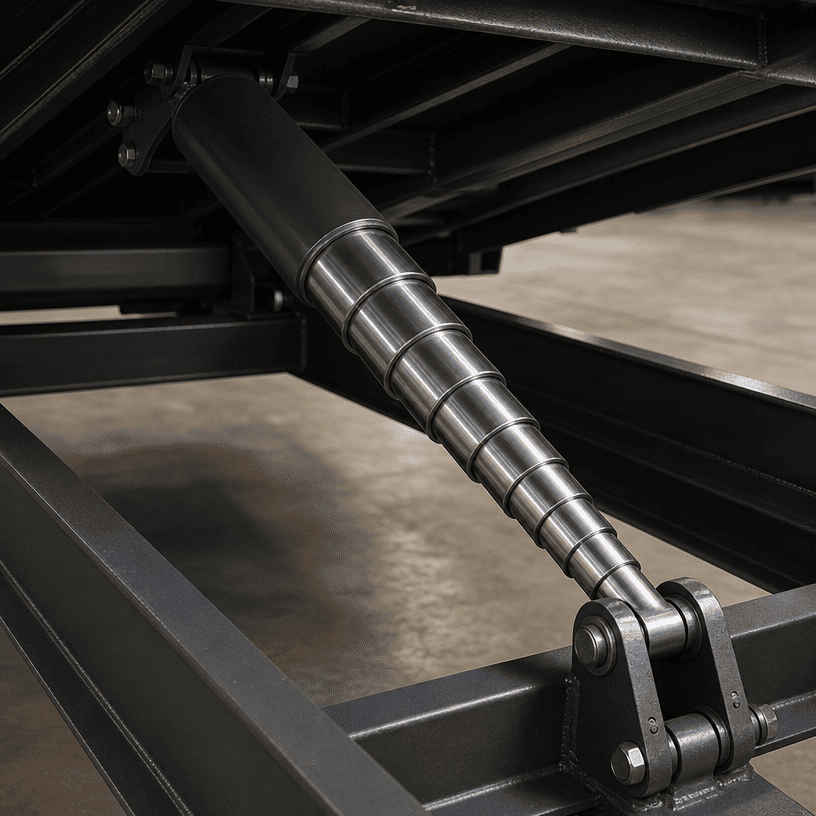

Телескопски цилиндар испод каросерије користи неколико угнежђених степеница да створи дуг радни ход, док увучени пакет држи краћи од једног дугог цилиндра. Тај распоред је користан тамо где цилиндар мора да стане испод тела одлагалишта и да и даље пружа довољно кретања за превртање.
Телескопски хидраулични цилиндар подвозја 6ТГ-Е130к1947 користи шест степени. Како хидраулично уље улази у цилиндар, фазе се протежу у низу да би произвеле покрет подизања. Током повлачења, степенице се враћају у угнежђени склоп. Стварни редослед и понашање оптерећења зависе од дизајна цилиндра, снабдевања уљем, геометрије монтаже и структуре приколице.
Ово није универзална замена заснована само на дужини хода. Пре замене морају се проверити затворене уградне димензије, распоред клинова или ушица, угао нагиба, тежина тела и тачке монтаже шасије.
| Ставка | Каталошка спецификација |
|---|---|
| Модел | 6ТГ‑Е130к1947 |
| Врста производа | Телескопски хидраулични цилиндар испод каросерије |
| Број фаза | 6 |
| Мождани удар | 1.947 мм |
| Наведена фигура проширења | 53 |
| Радна запремина | 14 Л |
| миса | 53 кг |
| Максимални радни притисак | 180 бара |
| Опсег капацитета превртања | 11-18 тона |
| Димензија А | 543 мм |
| Димензија Б | 216 мм |
| Димензија Ц | 327 мм |
| Димензија Д | 132 мм |
| Димензија Е | 92 мм |

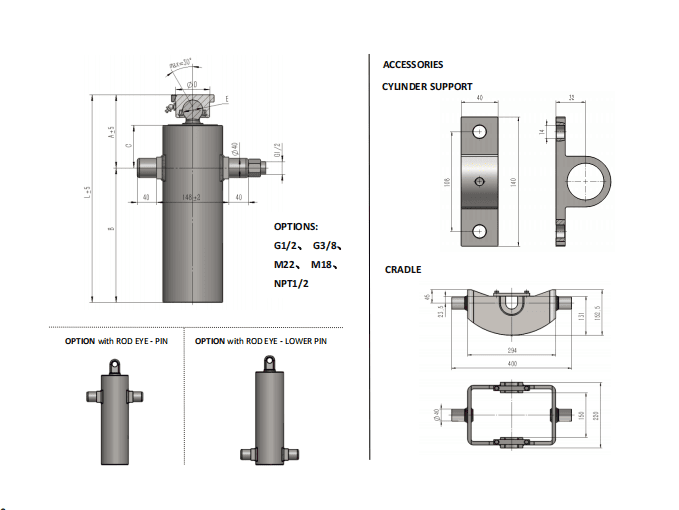

Каталог такође наводи асортиман подвозја са верзијама са куглицом и оком, држачима за монтирање и подупирачима и неколико опција портова. Тачну конфигурацију прикључка и монтаже за понуду треба потврдити у односу на захтевани цртеж и изглед приколице.
Каталог идентификује димензије од А до Е на подацима о производу. Ове димензије су референце за инсталацију, а не заменљиве вредности. Заменски цилиндар мора да одговара стварном центру осовинице, носачу, зазору и геометрији каросерије приколице.
Практични преглед треба да упореди:
- Расположиви простор испод каросерије депоније када се увуче
- Радни положај цилиндра и путања продужетка
- Поравнање игле или очију на оба краја
- Размак од шасије, каросерије, осовина, црева и других компоненти
- Потребан угао превртања и тачка у којој цилиндар достиже пуно извлачење
- Положај шарке тела и смер преноса оптерећења
Ход од 1.947 мм је само један део уклапања. Цилиндар са истим ходом и даље може бити неприкладан ако је његова затворена дужина, висина уградње или геометрија споја другачија.
Шестостепена конструкција омогућава моделу 6ТГ-Е130к1947 да обезбеди дуг ход од компактног распореда подвозја. Угнежђени делови цеви деле задатак проширења, тако да свака фаза и њен интерфејс за заптивање морају да раде у исправном редоследу.
Телескопски цилиндри такође захтевају пажљиву пажњу на поравнање. Носачи за монтажу треба да воде цилиндар кроз предвиђену путању без присиљавања степеница да носе бочна оптерећења створена изобличеним оквиром. Цилиндар је компонента која ствара силу; не би требало да се користи за исправљање проблема са шаркама или поравнањем шасије.
Каталог описује доњи део каросерије као доступан са носачима и носачима. За ОЕМ инсталацију, дизајн носача, поравнање пинова и распоред лежишта треба прегледати заједно са цилиндром, а не третирати као одвојене накнадне мисли.
Каталог наводи максимални радни притисак од 180 бара и опсег капацитета превртања од 11-18 тона за 6ТГ-Е130к1947. Ове бројке се морају читати у оквиру предвиђене конфигурације опреме. Они не утврђују оцену носивости целе приколице.
Стварне перформансе превртања зависе од телесне тежине, расподеле корисног терета, трења шарке, угла цилиндра, положаја монтаже, хидрауличког протока, губитака притиска и чврстоће конструкције. Произвођач приколице остаје одговоран за проверу комплетног пута терета и безбедних услова рада.
Цифра од 180 бара такође треба да буде усклађена са пумпом, вентилом, цревима, фитингима и монтажним хардвером. Систем не треба да ради изнад дозвољеног рејтинга његове најниже оцењене компоненте.
ХЦИЦ-ов опис цилиндра подвозја наводи да су заптивке које се користе у овом опсегу намењене да издрже трајну деформацију и хабање и да раде у температурном опсегу од -40°Ц до +100°Ц. Каталог такође наводи да степенице користе тврдо хромирање и да је опсег дизајниран за максимални радни притисак од 200 бара у општем опису карактеристика подвозја.
За одређени ред табеле 6ТГ-Е130к1947, наведени максимални радни притисак је 180 бара. Вредност табеле специфичне за модел треба да се користи за овај чланак о производу и цитат. Изјава о ширем опсегу не би требало да се користи за замену наведене вредности модела.
Каталог представља 6ТГ-Е130к1947 као подвозје за опрему за одлагање. Не обезбеђује потпуну заптивну масу, дебљину површине, животни век или детаљан интервал одржавања за овај специфични модел. Те детаље треба потврдити када су познати радни медијум, клима и радни циклус.
Купац који замени или одреди 6ТГ-Е130к1947 треба да припреми следеће информације:
1. Тренутни модел цилиндра и идентификациона плочица, ако су доступни
2. Димензије пин-центра или око-центра у увученом и извученом положају
3. Потребан ход и угао нагиба
4. Дужина каросерије, тежина празног возила и предвиђени опсег корисног оптерећења
5. Положај шарке и цртеж монтажног носача
6. Проток пумпе, притисак система и тип вентила
7. Прикључак црева и захтеви за прикључке
8. Доступан простор испод каросерије и око шасије
9. Радна температура и очекивана изложеност води, прашини или загађењу пута
10. Да ли су потребни носачи, ослонци, постоље или комплетан инсталациони комплет
Јасне информације о инсталацији смањују ризик од добијања цилиндра који има исправан ход, али се не може безбедно поставити на приколицу.
Каталог повезује телескопску палету подвозја са опремом за одлагање лаких терета, бочним депонијама и приколицама са тросмерним кипом. 6ТГ-Е130к1947 се може узети у обзир тамо где опрема захтева дуг ход и шестостепени дизајн одговара расположивом простору испод каросерије.
Одобрење апликације треба да се заснива на комплетном механичком и хидрауличном прегледу. Сам опис производа не може потврдити прикладност за одређени модел приколице, носивост или угао превртања.
Телескопски хидраулични цилиндар подвозја 6ТГ-Е130к1947 комбинује шестостепену конструкцију са ходом од 1.947 мм и димензијама наведеним у каталогу за интеграцију приколице. Да бисте затражили технички корисну понуду, пошаљите ХЦИЦ-у постојеће детаље о цилиндру, цртеж за монтажу, угао нагиба, податке о пумпи и услове рада.
ХЦИЦ тада може да провери модел у односу на стварну инсталацију подвозја уместо да се ослања само на дужину хода.
