ХЦ-416 маказаста дизалица за подизање приколица са кипером има отвор од 5 инча, ход од 16 инча, распон каталошког капацитета 5–11,4 тона и приближну тежину од 229 лб.

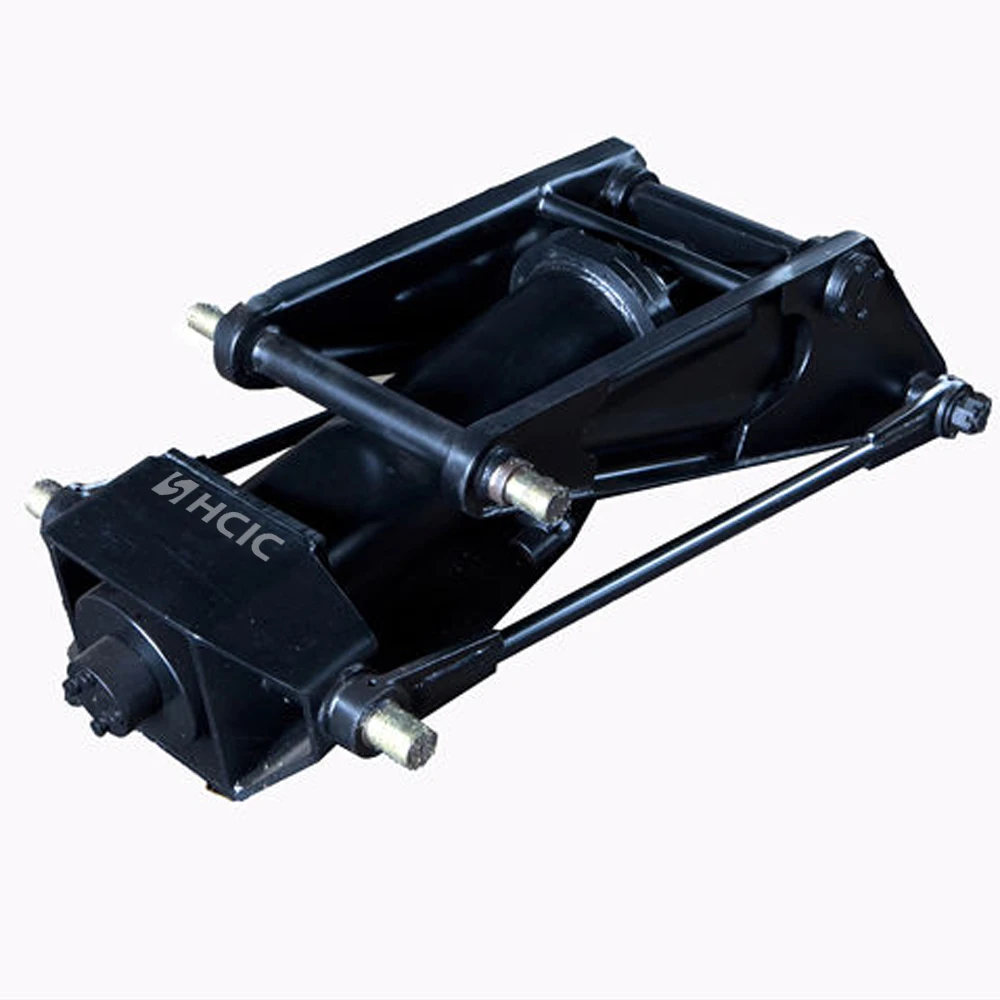

ХЦ-416 је маказаста дизалица наведена у каталогу ХЦИЦ-2026 за системе за подизање кипер-приколица. Комбинује хидраулички цилиндар са маказастим механизмом, рамом и монтажним компонентама да би се кретање цилиндра претворило у контролисано подизање тела депоније.
Овај модел је практична полазна тачка за произвођаче приколица и купце за замену којима је потребна компактна хидраулична дизалица за приколице са дефинисаним димензијама. Коначна погодност и даље зависи од рама приколице, тежине тела, положаја шарки, потребног угла истоваривања и хидрауличког круга.
| Параметар | Каталошка вредност |
|---|---|
| Модел | ХЦ-416 |
| Врста производа | Маказаста дизалица за кипер приколицу |
| Дужина тела | 40,4 ин |
| Боре | 5 ин |
| Мождани удар | 16 ин |
| Род | 2 ин |
| Висина монтаже | 4,97 ин |
| Распон капацитета каталога | 5–11,4 тона |
| Приближна тежина | 229 лб |
Горе наведене вредности су транскрибоване из табеле Маказаста дизалица за приколицу за кипер у приложеном каталогу ХЦИЦ-2026, ПДФ страница 15. Опсег капацитета је каталошка референца за преглед апликације, а не универзална оцена носивости за сваки дизајн приколице.
Директан хидраулични цилиндар не обезбеђује увек најбољу геометрију подизања за оквир приколице. Механизам маказа мења однос између кретања цилиндра и кретања тела, помажући систему за подизање да ради унутар дефинисаног простора за инсталацију.
ХЦ-416 је релевантан када је произвођачу потребан пакет дизалице од 5 инча и 16 инча за приколицу у опсегу примене 5–11,4 тона из каталога. Дизалицу треба прегледати као део комплетног система за подизање, а не бирати само из отвора цилиндра.
Геометрија маказе, положаји закретања и шарке каросерије одређују колика сила достиже тело одлагалишта у различитим тачкама у лифту. Приколица коју је лако покренути са подизањем може захтевати другачију силу и угао близу врха циклуса одлагања. Због тога су цртежи оквира и провере кретања важни пре одобрења производње.
Каталог наводи дужину тела од 40,4 инча и висину за монтажу од 4,97 инча за ХЦ-416. Упоредите ове вредности са рамом приколице, попречним носачима и расположивим простором испод каросерије. Такође проверите зазор док се каросерија помера из затвореног положаја до потребног угла избацивања.
Проврт од 5 инча, ход од 16 инча и шипка од 2 инча описују податке главног цилиндра, али сами по себи не дефинишу комплетан резултат подизања. Руке маказе, осовинице, шарке тела и монтажни носачи утичу на стварну путању силе.
Дизалица мора бити постављена праволинијски. Затегнути или неусклађени зглобови могу створити отпор који хидраулични круг не може исправити. Пре тестирања, потврдите да су игле постављене, да су држачи правилно подупрти и да се кракови маказе могу померати кроз предвиђени лук.

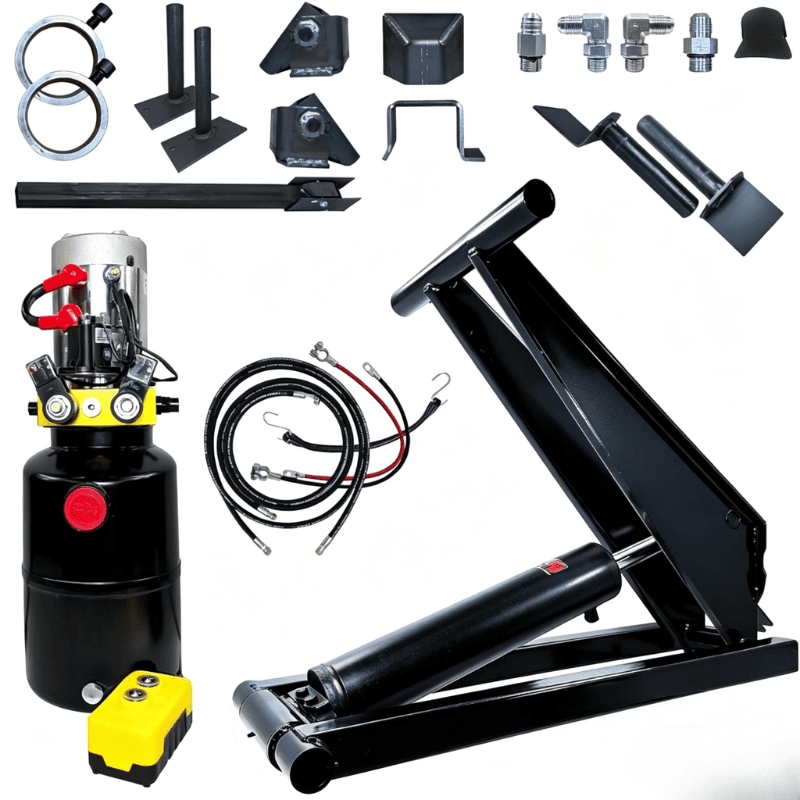

Каталог описује комплете са маказастим дизалицама са пумпом, челичним резервоаром, цревом, фитингима, вентилом за контролу оптерећења, комплетом подупирача и кабловима за батерије. Тачну конфигурацију комплета треба потврдити за пројекат. Пумпа, заштита за растерећење, црева и контролни вентил морају одговарати радним захтевима цилиндра и приколице.
Функција контроле оптерећења је важна у систему приколице са кипером јер тело не сме да падне неконтролисано ако се притисак или услови црева промене. Пројектант опреме треба да прегледа стварни распоред вентила и упутства за инсталацију пре пуштања у рад.
ХЦ-416 се може узети у обзир за ОЕМ приколице са киперима, радове замене возног парка и надоградње приколица где се расположиви простор оквира и захтеви за подизање подударају са његовим каталошким подацима.
Типичне дискусије о пројектима укључују једноосовинске или тандем-осовинске кипер приколице, помоћне приколице, пољопривредне приколице и лаке грађевинске приколице. Тачан избор зависи од стварне телесне тежине, носивости, геометрије шарке, жељеног угла истоваривања и радног окружења.
Не користите опсег од 5–11,4 тона као самостално одобрење. Корисно оптерећење, структура каросерије и расподела оптерећења могу променити силе у систему за подизање. Технички преглед треба да се заврши пре замене друге дизалице са ХЦ-416.
За понуду или преглед замене ХЦ-416 маказасте дизалице пошаљите:
Ови детаљи омогућавају да се дизалица, цилиндар и хидраулични агрегат прегледају као један систем.
ХЦ-416 даје произвођачима приколица дампера дефинисан модел маказасте дизалице за процену: дужина каросерије 40,4 инча, проврт од 5 инча, ход 16 инча, висина монтаже 4,97 инча и распон каталошког капацитета од 5–11,4 тона.
Пошаљите изглед приколице, захтеве за подизање и хидрауличне податке у ХЦИЦ на преглед специфичног пројекта пре наручивања
