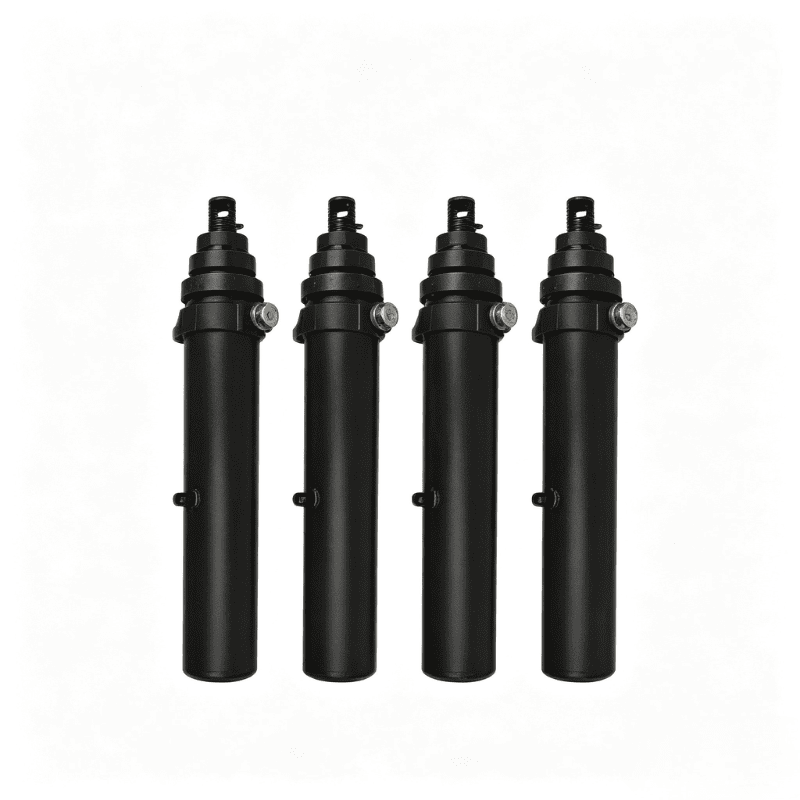

Цилиндар за монтажу на клин за приколицу

63-4402-104 је цилиндар за монтажу на пин-пин за приколицу серије 4000. Његов формат за монтажу пин-то-пин омогућава да се цилиндар повеже између две тачке за монтажу машине без потребе за одвојеним прирубницом или монтажом стопала.

Каталог наводи проширену димензију од 108,56 ин (2757 мм), затворену димензију од 71,94 ин (1827 мм) и 3/4 НПТФ порт. Цилиндар такође користи дизајн са самоодзрачивањем, претходно напуњено В-паковање и дужу дужину лежаја намењену за стабилан рад у распореду монтаже приказаном у каталогу.

Овај чланак покрива само модел 63-4402-104.

---

И. Техничке спецификације

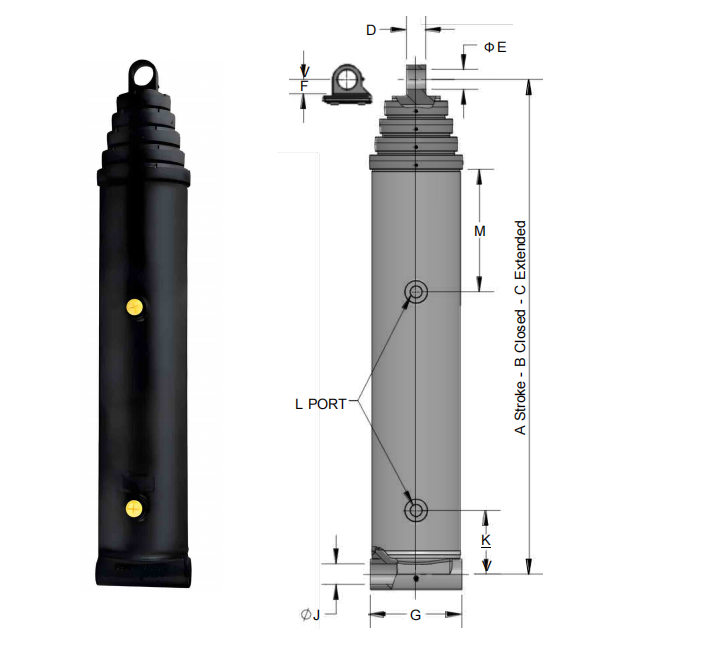

Слова А до М односе се на цртеж са димензијама у ХЦИЦ каталогу. Потврдите комплетан цртеж за уградњу, димензије клинова, радни притисак и захтеве хидрауличког кола пре наручивања.

---

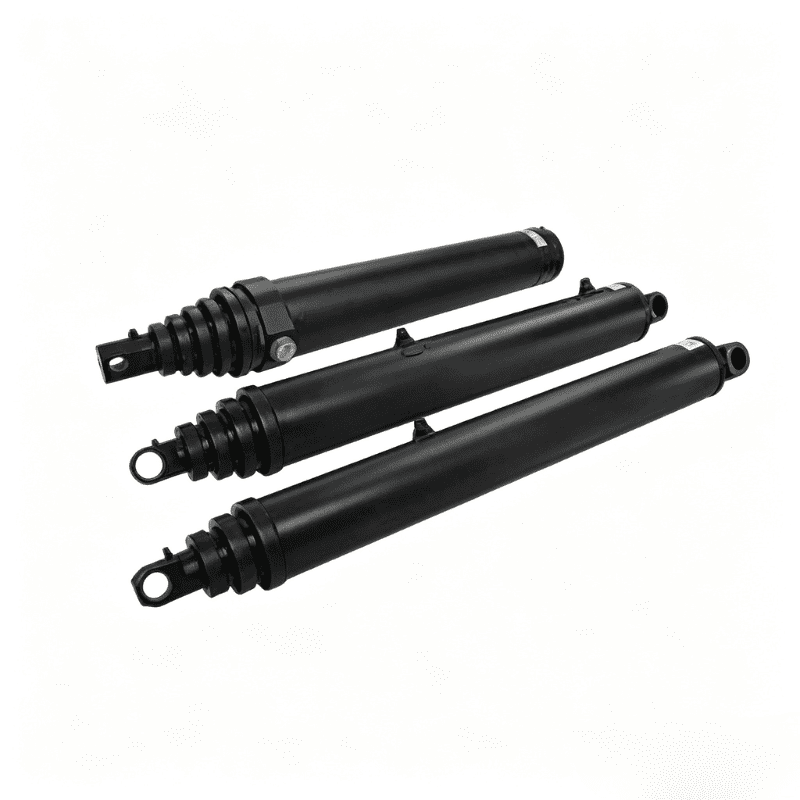

ИИ. Пин-Пин Монтажни дизајн

Хидраулични цилиндар са пин-пин је инсталиран између две спојнице или ушице. Тело цилиндра и прикључак на крају шипке преносе оптерећење машине кроз клинове. Овај распоред је уобичајен тамо где актуатор мора да прати кретање тела за нагиб, полуге или друге зглобне структуре.

Налегање је одређено више од затворених и проширених димензија. Купац треба да провери:

- Растојање у центру игле на оба краја

- Пречник клинова и расположива ширина лежаја

- Размак и поравнање спојнице

- Смер хидрауличког прикључка

- Кретање црева кроз комплетан ход

- Механички зазор око главе и краја шипке

63-4402-104 треба изабрати са одобреног цртежа са димензијама, а не само из укупне дужине.

---

ИИИ. Карактеристике конструкције наведене у каталогу

3.1 Дизајн само-крварења

Каталог идентификује дизајн који се само-крвари. У практичним инсталацијским радовима, ово може помоћи у смањењу количине заробљеног ваздуха који остаје у цилиндру током пуштања у рад. Круг машине још увек треба да се напуни и очисти у складу са процедуром произвођача опреме.

3.2 Поновно напуњено В-паковање

Наведени распоред заптивања користи претходно напуњено В-паковање са самоподешавајућим таласастим опругом. Каталог такође идентификује пакет заптивки „З“ под напоном као опцију. Коначну конфигурацију заптивке треба потврдити за хидрауличну течност, температурни опсег и радне услове апликације.

3.3 Глава матица са навојем

Главна матица са навојем је наведена као карактеристика за додатну снагу и подешавање заптивке. Такође пружа практичан сервисни интерфејс када је потребна провера или подешавање заптивки. Свако подешавање на терену треба да прати одобрену процедуру одржавања и не сме да замени изолацију притиска и безбедно растављање.

3.4 Дужа дужина лежаја

Каталог наводи дужу дужину лежаја ради стабилности. У инсталацији са пин-пин, вођење је важно јер актуатор прати покретну структуру. Правилно поравнање и правилно стање игле остају неопходни; већа дужина лежаја не чини цилиндар погодним за неконтролисано бочно оптерећење.

---

ИВ. Принцип рада

63-4402-104 претвара хидраулички притисак у линеарно кретање. Када уље уђе у одговарајући отвор, притисак делује на подручје клипа и покреће шипку ка споља или ка унутра. Игле на крају шипке и поклопцу преносе то кретање на повезани механизам за превртање.

Употребни покрет је дефинисан затвореним и проширеним димензијама у каталогу. Хидраулични вентил, проток пумпе, заштита од растерећења и геометрија машине одређују стварну брзину и силу која је доступна у раду.

Цилиндар не треба третирати као независни уређај за подизање. Његов избор мора одговарати хидрауличном кругу и механичкој структури на коју је причвршћен.

---

В. Главне предности производа

- Пин-пин монтажа за зглобну хидрауличну опрему

- 108,56 ин / 2757 мм проширене димензије наведене у каталогу

- 3/4 НПТФ хидраулични прикључак

- Дизајн који се само-крвари на листи ХЦИЦ-а

- Претходно напуњено В-паковање са самоподешавајућим таласастим опругом

- Опциони пакет „З” заптивки под напоном наведен у каталогу

- Глава матица са навојем за додатну снагу и подешавање заптивке

- Дужа дужина лежаја за стабилност

- Затворене и проширене димензије доступне у инчима и милиметрима

---

ВИ. Примена и постављање

Каталог ставља цилиндар са иглицама серије 4000 под хидраулична решења за превртање. 63-4402-104 се може узети у обзир за опрему где цилиндар мора бити монтиран између две клинове и расположиви омотач за инсталацију одговара димензијама из каталога.

Пре него што потврдите монтажу, прегледајте комплетно кретање машине. Цилиндар мора имати довољно зазора при потпуном увлачењу и извлачењу, а клинови морају остати поравнати док се структура превртања помера. Провођење црева такође треба проверити тако да прикључак 3/4 НПТФ не буде изложен увртању или савијању изван граница произвођача црева.

---

ВИИ. Информације потребне за понуду

Уз ваш упит пошаљите следеће информације:

1. Тип машине и функција цилиндра

2. Постојеће димензије пин-центра

3. Пречник игле и ширина клина

4. Потребне затворене и продужене дужине

5. Радни притисак и проток пумпе

6. Хидраулична течност и радна температура

7. Оријентација прикључка и провођење црева

8. Потребна опција заптивке

9. Количина и одредиште испоруке

10. Постојећи цртеж цилиндра или јасне фотографије

Цртеж је посебно важан када резервни цилиндар мора да одговара постојећем механизму за превртање.

ВИИИ. ФАК

---

ИКС. О ХЦИЦ-у

ХЦИЦ производи хидрауличне цилиндре и хидрауличне јединице за индустријску примену. Званична веб страница компаније представља стандардна, наменска и прилагођена хидраулична решења.

За замену или ОЕМ упит, пошаљите цртеж машине и комплетне димензије цилиндра. ХЦИЦ може да прегледа захтеве за уградњу пре него што потврди коначну спецификацију.

---

Кс. Захтевајте понуду

За модел 63-4402-104, пошаљите постојећи цртеж цилиндра, димензије клинова, услове рада и потребну количину ХЦИЦ-у на технички преглед.
