Пин-Пин Монтажни цилиндар дизалице за кипер

63-4402-120 је цилиндар за монтажу на клин серије 4000 за кипер. Његов двопински распоред за монтажу је намењен за зглобну машинску инсталацију где цилиндар ради између фиксних тачака монтаже и прати кретање спојене структуре.

ХЦИЦ каталог наводи проширену димензију од 125,31 ин (3183 мм), затворену димензију од 84,19 ин (2138 мм) и 3/4 НПТФ порт за овај модел. Каталог такође идентификује дизајн са самоодводњавањем, унапред напуњено В-паковање, навојну матицу подесиву на терену и дужу дужину лежаја за стабилност.

Овај чланак покрива само модел 63-4402-120.

---

И. Техничке спецификације

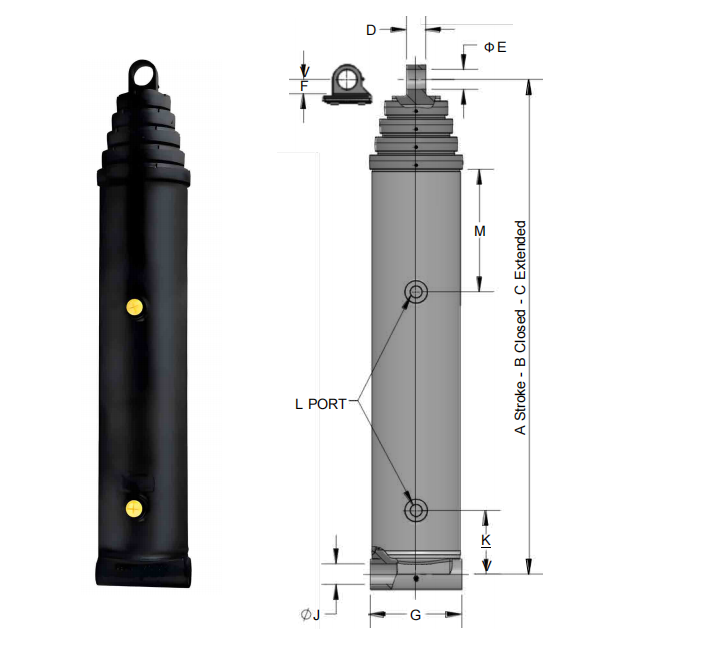

Димензије користе слова приказана на цртежу ХЦИЦ каталога. Потврдите комплетан цртеж, детаље игле, хидраулички притисак и размаке за уградњу пре него што наручите.

---

ИИ. Пин-Пин Монтажни распоред

63-4402-120 је инсталиран између два машинска клина. Један крај се повезује са телом цилиндра, а други са монтажом на крају шипке. Како хидраулични круг продужава или увлачи шипку, центри иглица преносе линеарно кретање у повезани механизам за превртање.

Монтажа захтева прецизно постављање. Пре замене постојећег актуатора, проверите:

- Затворена и продужена растојања пин-центра

- Пречник клинова и ширина лежаја

- Поравнање зглоба кроз пун покрет

- Положај прикључка и радијус савијања црева

- Зазор око матице и краја шипке

- Механичка заустављања и могућа бочна оптерећења

Исправна каталошка дужина сама по себи не потврђује да ће цилиндар одговарати машини. Комплетан монтажни цртеж треба да буде одобрен пре производње.

---

ИИИ. Карактеристике дизајна наведене од стране ХЦИЦ-а

3.1 Дизајн за самокрварење

Каталог идентификује дизајн са самоодводњавањем за цилиндар са иглама серије 4000. Ова функција може помоћи да цилиндар ослободи заробљени ваздух током пуштања у рад када је хидраулички систем напуњен и ради у складу са процедуром опреме.

Систему су и даље потребне одговарајуће праксе пуњења, уклањања ваздуха и чишћења уља. Само-одзрачивање не уклања потребу за прегледом резервоара, црева и прикључака.

3.2 Претходно напуњено В-паковање

Цилиндар је наведен са унапред напуњеним В-паковањем и самоподешавајућим таласастим опругом. Каталог такође идентификује пакет заптивки „З“ под напоном као опцију. Коначан распоред заптивача треба потврдити према хидрауличној течности, температури и условима рада.

3.3 Подешавање навојне матице и заптивке

Главна матица са навојем је наведена за додатну снагу и подешавање заптивке. Ово особљу за одржавање даје дефинисан сервисни интерфејс за рад у вези са заптивачима. Пре било каквог сервисног рада, изолујте хидраулички притисак, подуприте спојену структуру и пратите безбедно одржавање машине.

3.4 Дужа дужина лежаја

ХЦИЦ наводи дужу дужину лежаја ради стабилности. Ово је релевантно за актуатор који помера зглобну структуру између два клина. Правилно поравнање клинова, стање спојнице и вођење на страни машине су и даље потребни јер цилиндар није намењен да компензује неконтролисано бочно оптерећење.

---

ИВ. Принцип рада

Хидраулички притисак делује на клип и ствара линеарно кретање шипке. Тело цилиндра и крај шипке преносе то кретање кроз две закачене везе. Хидраулична пумпа и контролни вентил одређују проток уља, док заштита од притиска круга ограничава радне услове.

За модел 63-4402-120, каталог даје затворене и проширене вредности димензија које се користе за проверу расположиве коверте хода. Пројектант машине мора потврдити да се структура за превртање може кретати кроз свој комплетан опсег без везивања, испуштања дна или присиљавања цилиндра у ненамерну путању оптерећења.

---

В. Главне предности производа

- Пин-пин монтажа за зглобну опрему за превртање

- 125,31 ин / 3183 мм проширене димензије наведене у каталогу

- 3/4 НПТФ хидраулични прикључак

- Дизајн који се само-крвари на листи ХЦИЦ-а

- Претходно напуњено В-паковање са самоподешавајућим таласастим опругом

- Опциони пакет „З” заптивки под напоном наведен у каталогу

- Глава матица са навојем за додатну снагу и подешавање заптивке

- Дужа дужина лежаја за стабилност

- Инчне и милиметарске димензије за планирање уградње

---

ВИ. Примена и постављање

Серија 4000 је представљена у ХЦИЦ каталогу као хидраулично решење за испуштање. Модел 63-4402-120 је погодан за разматрање када опрема захтева цилиндар са иглом и интерфејс машине одговара наведеној димензијској омотници.

Купац треба да провери путању оптерећења, поравнање клинова, радну брзину, притисак, тип уља и цевовод. Дужа продужена димензија чини планирање уградње посебно важним: проверите транспортни или преклопљени положај, положај потпуног превртања и све међуположаје пре него што потврдите монтажу.

---

ВИИ. Информације потребне за понуду

Наведите следеће детаље да бисте добили преглед специфичног пројекта:

1. Тип машине и функција превртања

2. Постојећи затворени и проширени центри за игле

3. Пречник клинова, ширина спојнице и распоред лежајева

4. Потребан радни притисак и проток пумпе

5. Хидраулична течност и радна температура

6. Оријентација порта и провођење црева

7. Преференција за заптивање или захтев за компатибилност течности

8. Информације о механичком заустављању и размаку

9. Количина и одредиште

10. Постојећи цртеж, узорак мерења или фотографије

Ови детаљи омогућавају да се димензије цилиндра провере у односу на стварну машину, а не само у односу на номинални назив модела.

---
