Имате мртав цилиндар на машини. Машина је пала. Треба вам замена, брзо.
Наручите без мерења и коцкате се: нови цилиндар има прави отвор, али погрешан ход — долази до дна пре него што је посао завршен. Или су очи са иглама за четвртину инча премале. Или су портови погрешна нит. Машина не ради још две недеље док се погрешан део враћа назад.
Пажљиво мерење траје четрдесет минута. То претвара „Мислим да је отприлике оволико“ у цртеж из којег се фабрика може изградити. Сваки сат који проведете у мерењу је сат који не проведете чекајући замену која вам не одговара.
Овај водич покрива шест потребних мерења: проврт, шипку, ход, укупне дужине, монтажу и прикључке.
- Чељусти (јефтина дигитална чељуст од 6 инча је у реду)
- Мерна трака или челични лењир
- Оловка и папир (или ваш телефон)
- Камера
- Очистите крпу — обришите шипку и прикључке пре мерења
Ништа егзотично. Продавница има све ово.
Отвор је унутрашњи пречник цеви — део у који клип клизи. Он одлучује о сили цилиндра.
Површина клипа = π × (Отвор/2)²
Два примера који показују зашто је то важно:
- отвор од 3" при 2000 ПСИ → 14,137 лбс потисне силе
- отвор од 4" на 2000 ПСИ → 25,133 лбс потисне силе
Исти притисак, 78% већа сила. Зато је проврт први број који фабрика тражи.
Како мерити:Ако је цилиндар растављен, калибрирајте директно унутрашњост цеви. Ако је још увек састављен, немојте га форсирати - отвор је често утиснут на цеви или на плочици са подацима. Потражите печат као што је "3.00 БОРЕ" или број модела. Пошаљите нам фотографију било каквог штанцања; можемо очитати проврт из модела.

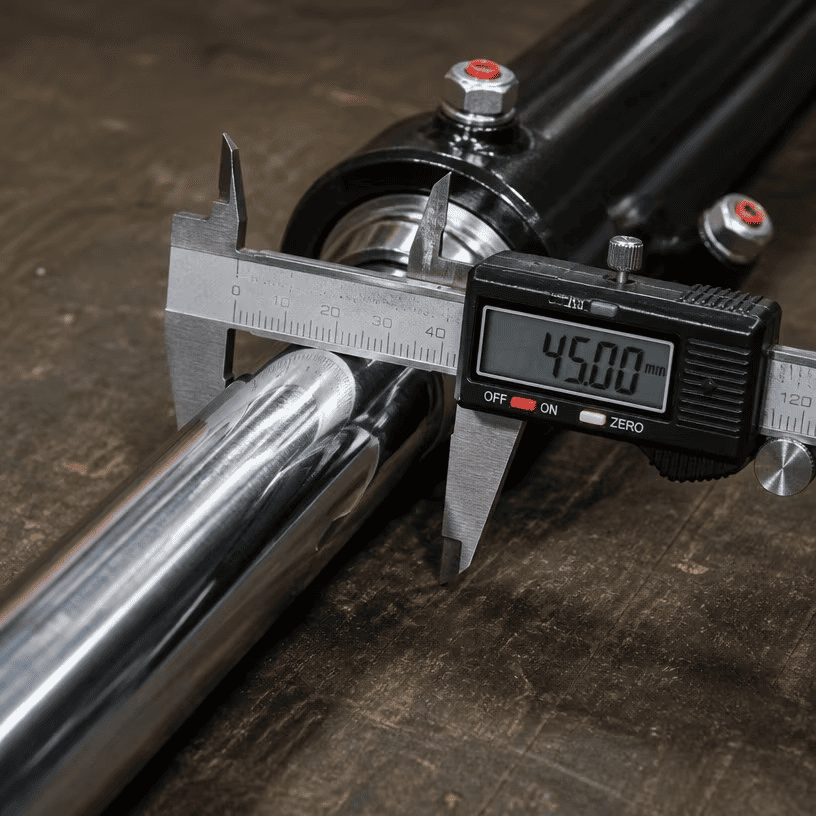

Пречник шипке је битан из два разлога: чврстоћа и заптивање.
Како мерити:Очистите штап где је чист - близу жлезде, а не на врху где се може носити. Прво га очисти. Прашњава шипка је већа него што јесте.
Проверите истрошеност. Ако штап показује велике зарезе, удубљења или истрошену степеницу на месту где печат јаше, реците то у свом упиту. Истрошена шипка значи да машина може имати проблем са неусклађеношћу — нови цилиндар ће се истрошити на исти начин ако се узрок не отклони.

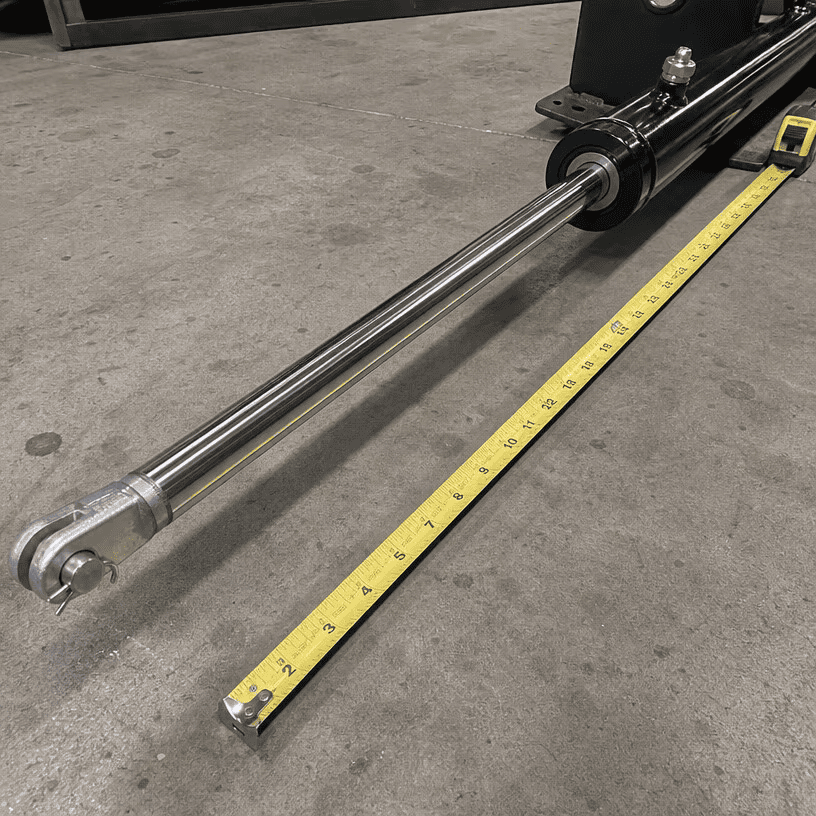

Ход је растојање које штап прелази, од потпуно увученог до потпуно испруженог. Овде се дешава већина грешака у мерењу.
Погрешан начин:Погађање по откривеној шипки када је цилиндар ван машине.
1. Измерите цилиндар потпуно увучен — од краја до краја, од центра до центра игле. Назовите ово Р.
2. Измерите цилиндар потпуно испружен — крај до крај, игла од центра до центра игле. Назовите ово Е.
3. Ход = Е − Р (за стандардни цилиндар, ход шипке је једнак разлици укупне дужине између извученог и увученог).
Пример: увучено 24 инча, продужено 60 инча → ход 36 инча.
Ако је цилиндар на машини, можете да измерите ход на месту: означите шипку на завојници, испружите је до краја, измерите изложену шипку — та изложена дужина је ход.
Никада не мешајте јединице. Мерите све у инчима или све у милиметрима. Цилиндар са ходом од 36" и ходом од 900 мм није исти цилиндар.

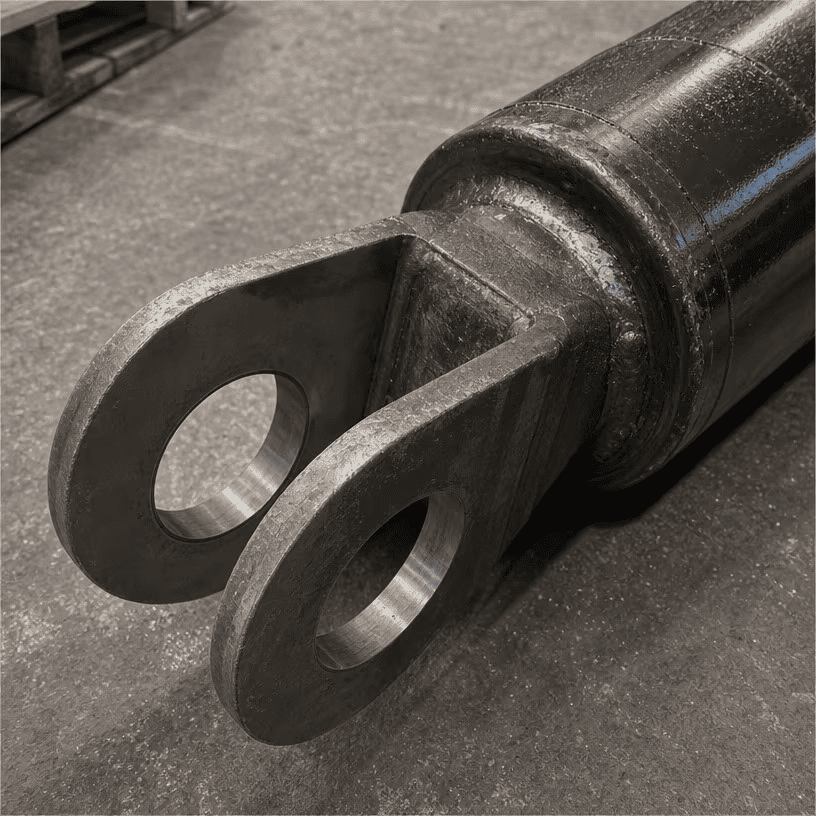

Монтажа је начин на који се цилиндар причвршћује за машину. Ово је други најчешћи извор погрешних наређења.
Прибадаче (кола): Измерите пречник отвора за иглу и ширину између ушију. Такође обратите пажњу на растојање од центра отвора за иглу до краја цеви/шипке - фабрике граде од ових димензија.
Попречна цев: Измерите спољни пречник цеви и растојање између крајева цеви.
Прирубница или клин: Обратите пажњу на шаблон рупе за вијке, величину завртња и дебљину прирубнице. За клинове, пречник клинове и положај клипа дуж цеви.
Најважније: пин центри. Када дате укупне дужине (увучене и продужене), дајте им од центра до центра игле — то је димензија коју машина заправо види. Мерење на спољашњој страни очију додаје дебљину ока двапут и ваша замена ће бити предуга.

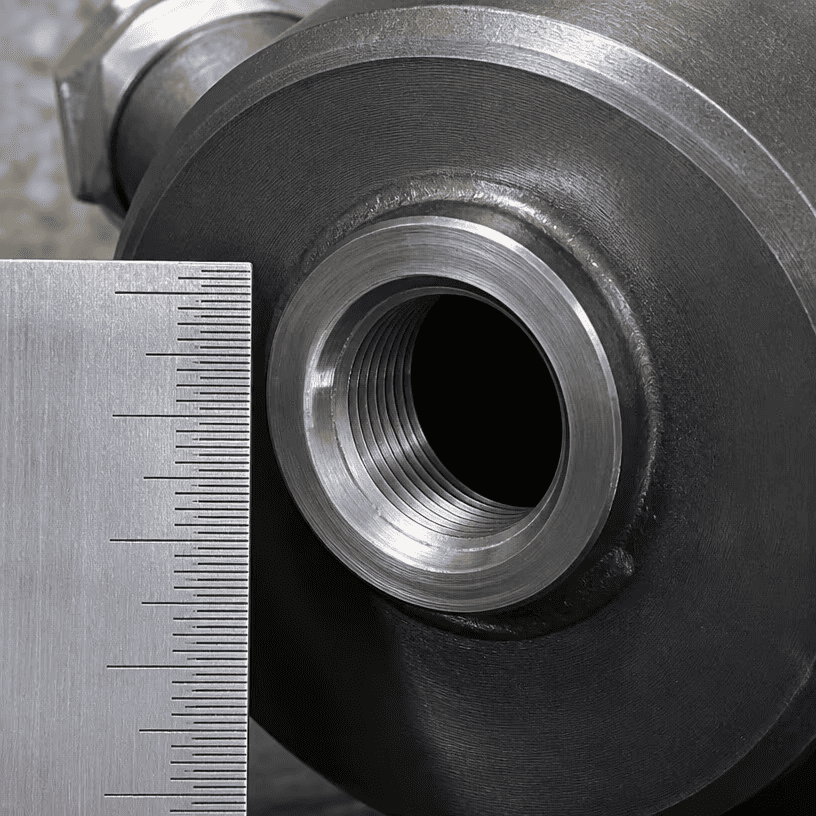

Прикључци су тамо где се црева спајају. Погрешите нит и ништа не одговара.
Четири уобичајена стандарда: САЕ (УНФ навој), НПТ (конусна цев), БСП (британска паралела) и метрички.
Како мерити: Пречник отвора калибришите, а затим пребројите навоје преко једног инча (за инче) или 10 мм (за метрику). Упоредите
| Тхреад | Типична величина на цилиндрима | Напомене |
|---|---|---|
| САЕ О-прстен (ЈИЦ-стил) | #6, #8, #10 | Право, О-прстен заптива лице |
| НПТ | 1/4", 3/8", 1/2" | Конусни, заптивке на навојима |
| БСПП / БСПТ | 1/4", 3/8", 1/2" | Паралелни или сужени британски стандард |
| Метриц | М18×1,5, М22×1,5 | Равни метрички навоји |
Нисте сигурни? Пхотограпх порт са лењиром поред њега и пошаљите фотографију. Идентификујемо нит са слике — брже и сигурније од нагађања.
1. Погрешно мерење хода — погађање уместо мерења увучених и продужених дужина.
2. Мерење укупне дужине до спољашње стране очију — увек користите прибадачу од центра до центра.
3. Мешање инча и милиметара — један цилиндар наведен у два система јединица.
4. Мерење истрошеног штапа — штап је тањи тамо где се истрошио; очистите га и измерите на крају жлезде.
5. Заборављамо пречнике клинова — отвор је исправан, рупе за монтажу су погрешне, а цилиндар се неће закачити.
6. Без фотографија — фотографија цилиндра, таблице са подацима, монтаже и прикључака одговара на пола питања пре него што чак и пошаљете бројеве.
Попуните ово и пошаљите га са својим упитом:
| Меасуремент | Валуе | Јединица (ин / мм) |
|---|---|---|
| Боре | ||
| Пречник шипке | ||
| Мождани удар | ||
| Увучена дужина (од центра до центра игле) | ||
| Продужена дужина (од центра до центра игле) | ||
| Тип монтаже (приколица / спојница / попречна цев / прирубница / клин) | ||
| Пречник отвора за иглу (ако је пин око) | ||
| Навој порта (САЕ / НПТ / БСП / метрички) | ||
| Величина порта | ||
| Фотографије у прилогу? (цилиндар, плочица са подацима, монтажа, портови) |
Пошаљите радни лист, плус:
1. Фотографије цилиндра — поглед са стране, крајеви за монтажу, прикључци, плочица са подацима
2. Било који печат или број дела на цеви
3. Марка и модел машине, ако су познати
Израђујемо замене на основу ваших мерења или упоређујемо број дела са нашим каталогом — шта год да вам брже обезбеди прави цилиндар. Ако се нешто у вашим мерама не поклапа, наши инжењери ће питати пре него што исечемо челик. Не погађамо.
Јинан Хуацхен Индустриал Цо., Лтд. Основан 1998. Јинан, Схандонг, Кина. Три фабрике. 300+ запослених. 25+ инжењера. Извози у 50+ земаља. Израђујемо хидрауличне цилиндре и погонске јединице — телескопске, спојне, заварене, камионе за смеће, приколице за одлагање отпада и прилагођене замене направљене по вашим мерама. ИСО 9001:2015. Ин-хоусе хонинг, КПК третман и тестирање притиска.
Давид Сонг — Одељење за извоз
- ВхатсАпп / Телефон: +86 153 7619 8599
- Емаил: давидсонг@маил.хуацхен.цц
- Сајт: хттп://јнхциц.цом/
– Адреса: зграда А9, Међународни биолошки град Иинфенг, бр. 1177 Цхунлан Роад, зона високе технологије, град Јинан, провинција Шандонг, Кина
Пошаљите свој радни лист и фотографије. Одговарамо са провером исправности и предрачуном у року од 24 сата радним данима.
