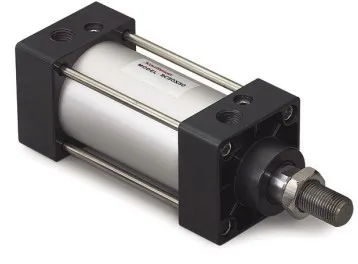

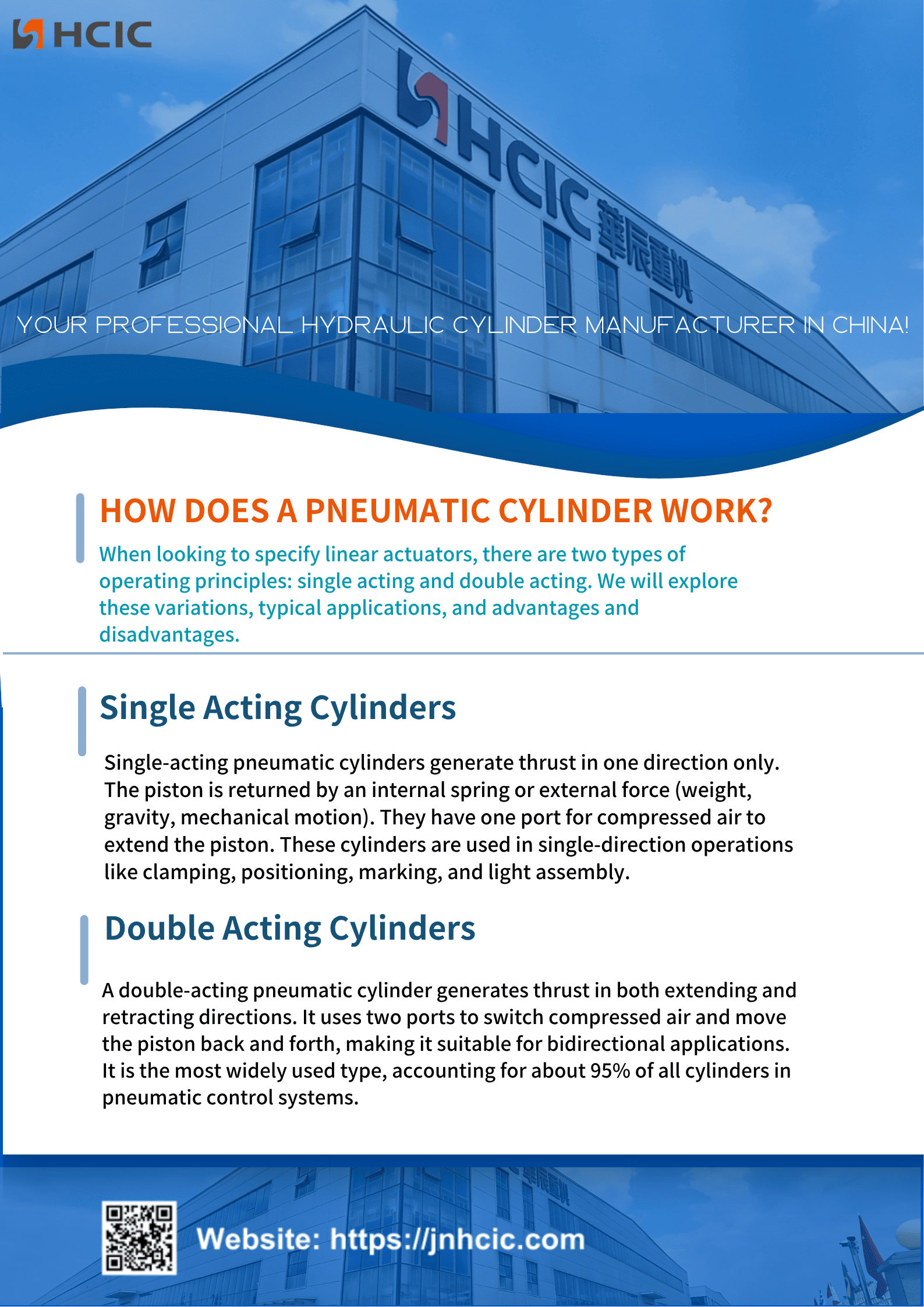

Пнеуматски цилиндар са једним дејством производи потисак или радну силу само у једном правцу. Користи уграђену опругу или спољне силе попут гравитације, тежине или механичког кретања да повуче клип назад на почетно место.
Ови цилиндри имају само један улазни отвор за ваздух, који доводи компримовани ваздух у комору да би гурнуо клип у циљну позицију.
Пнеуматски цилиндри са једносмерним дејством су направљени за једносмерне радне задатке, уобичајене употребе укључују стезање, позиционирање делова, обележавање, кратке покрете и лаке монтажне радове.

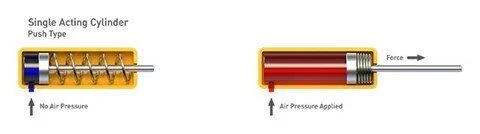

(1). Примена ваздушног притиска ствара потисак, чиме се „гура“ клип:

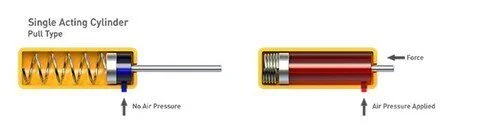

(2). Примена ваздушног притиска ствара потисак, чиме се „повлачи“ клип:
Једноставна, јасна конструкција
Компактна конструкција која штеди простор
Нижи трошкови за контролне вентиле и цевоводе за ваздух
Користи половину компримованог ваздуха у односу на цилиндар двоструког дејства исте величине
Повратна страна опруге је отворена за околни ваздух, пуштајући прашину и крхотине да уђу унутра, што узрокује кварове и скраћује животни век цилиндра
Перформансе опруге временом слабе, што доводи до нестабилних крајњих положаја хода
Пречник отвора и дужина хода ограничени су унутрашњом величином и снагом опруге
Благи пад силе гурања, пошто се опруга опире кретању клипа напред

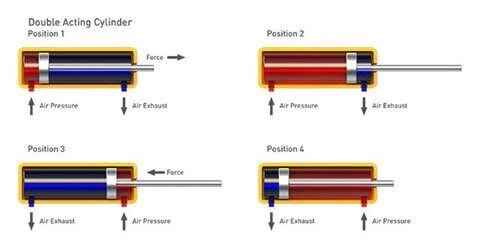

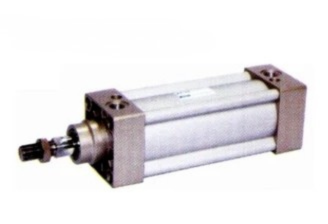

Пнеуматски цилиндар двоструког дејства ствара силу у оба смера, гурајући клип ка споља и повлачећи га назад ка унутра.
Овај дизајн долази са отвором за ваздух на оба краја и преусмерава ваздух под високим притиском између два отвора да би клип кретао напред-назад. Неопходан је за задатке који захтевају двосмерно кретање, као што су отварање и затварање индустријских капија и клапне.
Цилиндри са двоструким дејством су најчешће коришћени линеарни актуатори, који чине око 95% цилиндара који се примењују у пнеуматским системима управљања.
Они су оптималан избор за тешке операције, дуге ходове и захтеве велике силе које цилиндри са једним дејством не могу да задовоље. Мали модели са двоструким дејством такође раде за послове којима су потребни прецизни, фиксни крајњи положаји и при извлачењу и увлачењу.
Ево како функционишу:
- Скоро сви пнеуматски цилиндри стандарда ИСО користе дизајн двоструког дејства
- Шири распон величина отвора и дужина хода од модела са једним дејством
- Мноштво прилагођених модификација за основни оквир двоструког дејства
- Нема уграђене блокаде за стабилно држање клипа у позицијама средњег хода
- Ваздух је компресибилан, тако да је апликацијама за храњење потребан хидраулички помоћни цилиндар за глатко, стабилно кретање
- Јединицама са дугим ходом је потребан додатни ослонац клипњаче како би се зауставио савијање и одржао рад глатко
