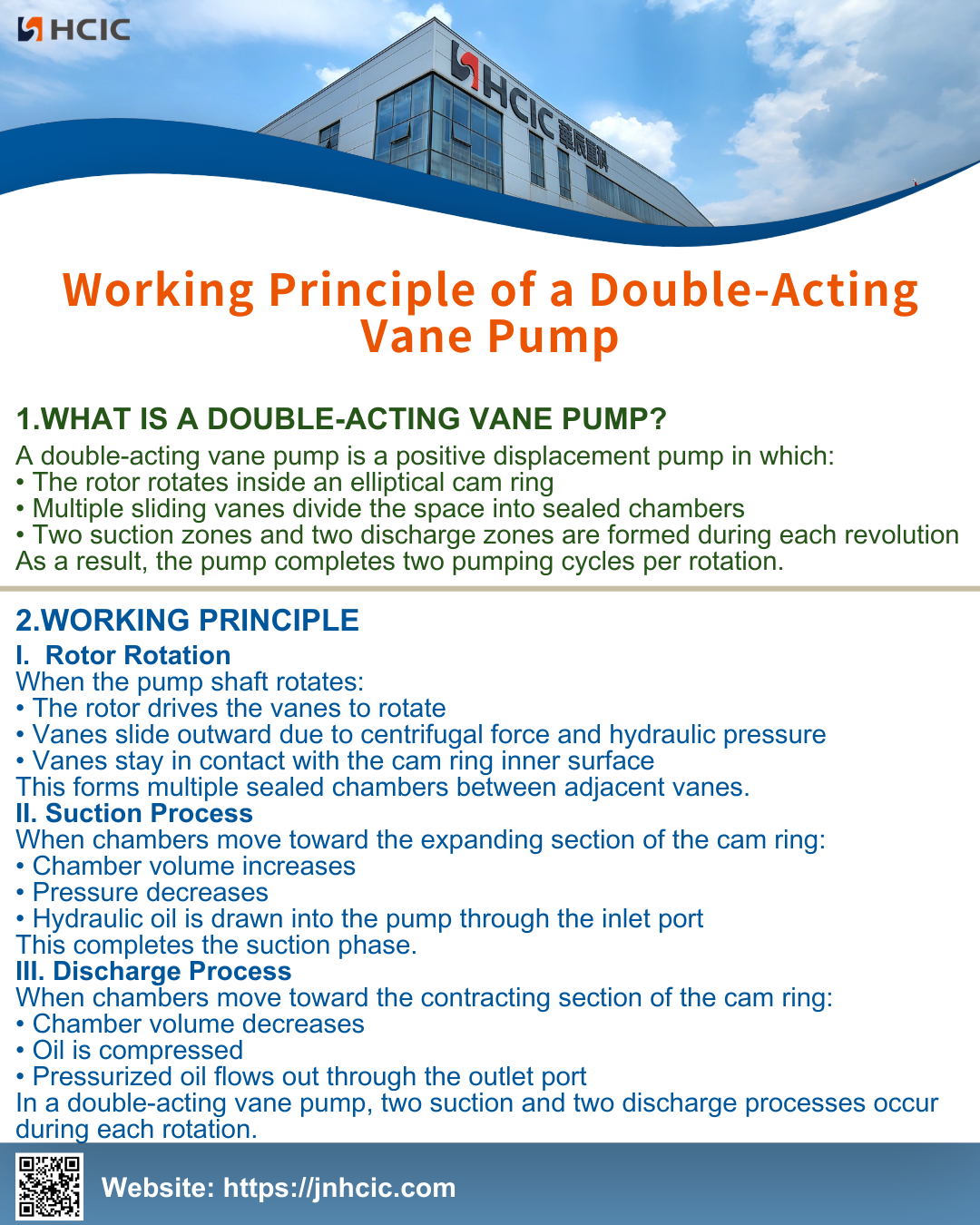

Принцип рада лопатичне пумпе двоструког дејства

Шта је крилна пумпа двоструког дејства?

Пумпа са лопатицама двоструког дејства је пумпа са позитивним помаком у којој:

• Ротор се ротира унутар елиптичног брегастог прстена

• Више клизних лопатица деле простор на затворене коморе

• Током сваког обртаја формирају се две зоне усисавања и две зоне пражњења

Као резултат, пумпа завршава два циклуса пумпања по ротацији.

Принцип рада

1.  Ротација ротора

Када се осовина пумпе окреће:

• Ротор покреће лопатице да се ротирају

• Лопатице клизе напоље услед центрифугалне силе и хидрауличког притиска

• Лопатице остају у контакту са унутрашњом површином брегастог прстена

Ово формира више запечаћених комора између суседних лопатица.

2. Процес усисавања

Када се коморе померају према ширем делу брегастог прстена:

• Повећава се запремина коморе

• Притисак се смањује

• Хидраулично уље се увлачи у пумпу кроз улазни отвор

Овим се завршава фаза усисавања.

3. Процес пражњења

Када се коморе померају према контракцијском делу зупчастог прстена:

• Запремина коморе се смањује

• Уље је компримовано

• Уље под притиском излази кроз излазни отвор

У крилној пумпи двоструког дејства, током сваке ротације се дешавају два процеса усисавања и два пражњења.
