Зашто су зупчасте пумпе серије ЦБ ограничене на системе ниског притиска

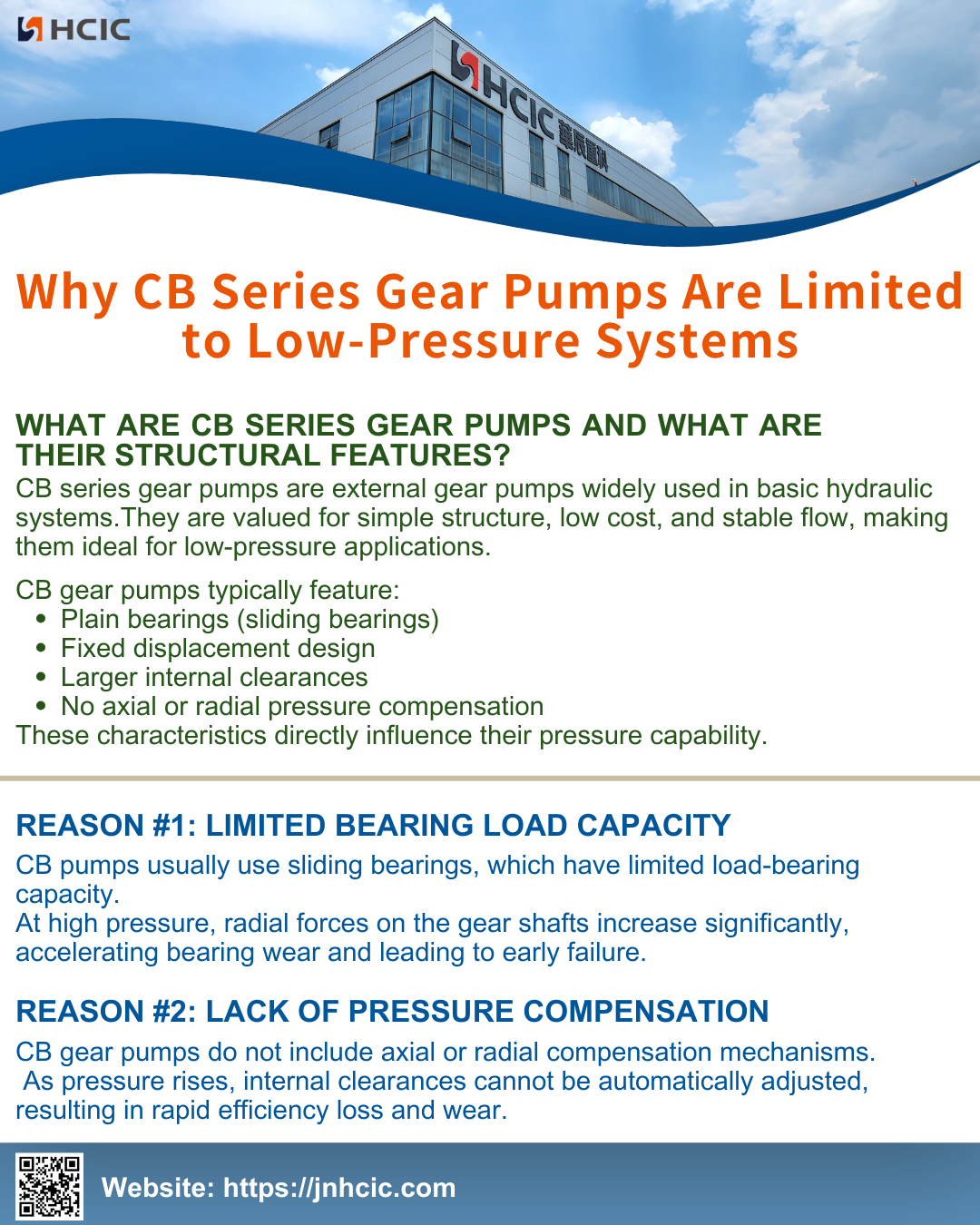

Шта су зупчасте пумпе серије ЦБ и које су њихове структурне карактеристике?

Зупчасте пумпе серије ЦБ су екстерне зупчасте пумпе које се широко користе у основним хидрауличним системима.

Цењени су због једноставне структуре, ниске цене и стабилног протока, што их чини идеалним за апликације ниског притиска.

ЦБ зупчасте пумпе обично имају:

Клизни лежајеви (клизни лежајеви)

Дизајн фиксног померања

Већи унутрашњи зазори

Нема аксијалне или радијалне компензације притиска

Ове карактеристике директно утичу на њихову способност притиска.

Зашто су зупчасте пумпе серије ЦБ ограничене на системе ниског притиска

1. Разлог #1: Ограничена носивост

ЦБ пумпе обично користе клизне лежајеве, који имају ограничену носивост.

При високом притиску, радијалне силе на осовинама зупчаника значајно се повећавају, убрзавајући хабање лежајева и доводећи до раног квара.

2. Разлог #2: Недостатак компензације притиска

ЦБ зупчасте пумпе не укључују аксијалне или радијалне компензационе механизме.

Како притисак расте, унутрашњи зазори се не могу аутоматски подешавати, што доводи до брзог губитка ефикасности и хабања.

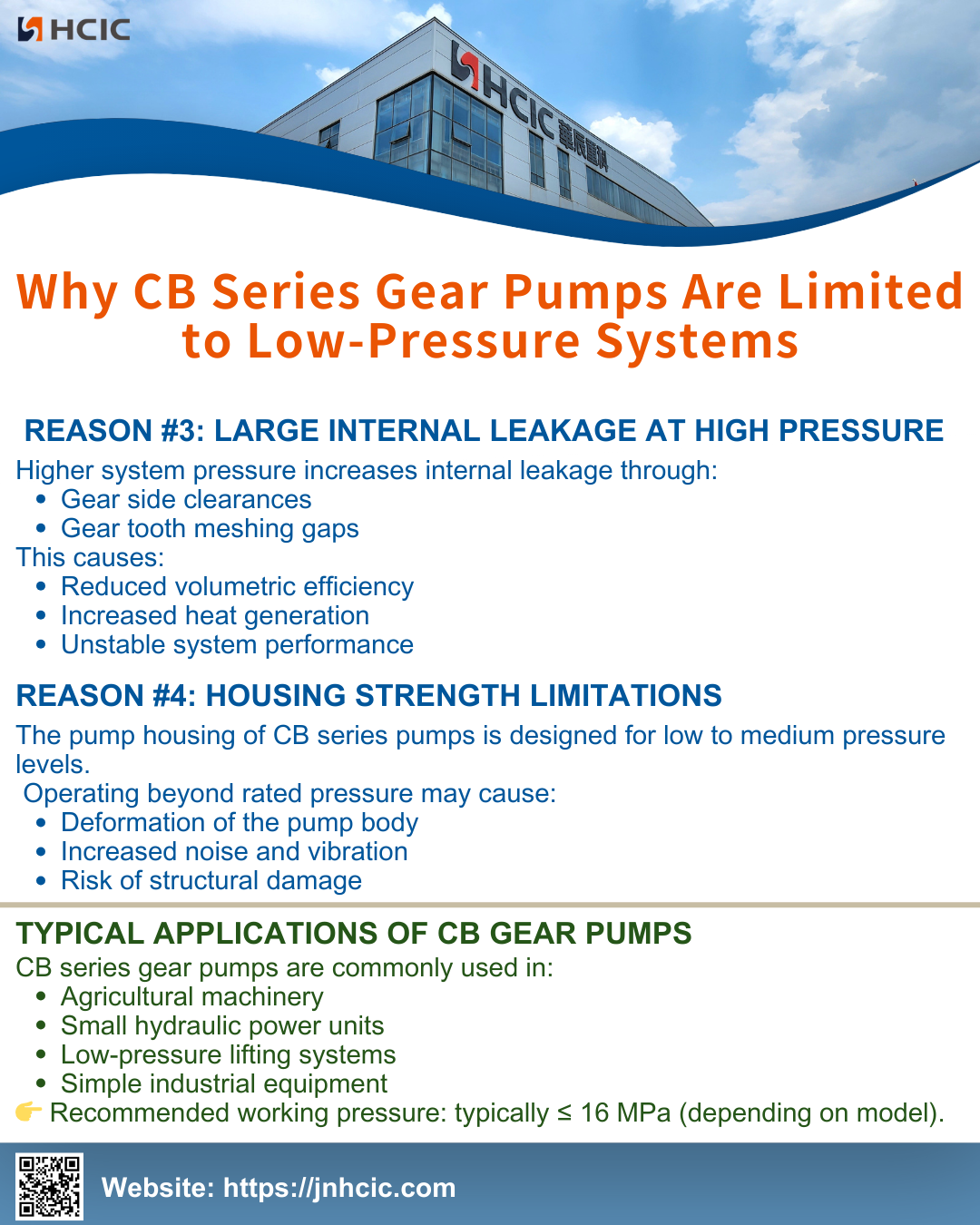

3. Разлог #3: Велико унутрашње цурење при високом притиску

Већи притисак у систему повећава унутрашње цурење кроз:

Бочни зазори зупчаника

Зазори у зупцима зупчаника

Ово узрокује:

Смањена волуметријска ефикасност

Повећана производња топлоте

Нестабилне перформансе система

4. Разлог #4: Ограничења чврстоће становања

Кућиште пумпе ЦБ серије је дизајнирано за ниске до средње нивое притиска.

Рад изнад номиналног притиска може проузроковати:

Деформација тела пумпе

Повећана бука и вибрације

Ризик од оштећења конструкције

Типичне примене ЦБ зупчастих пумпи

Зупчасте пумпе серије ЦБ се обично користе у:

Пољопривредна механизација

Мале хидрауличне јединице

Системи за подизање ниског притиска

Једноставна индустријска опрема

Препоручени радни притисак: типично ≤ 16 МПа (у зависности од модела).
