Прегледајте каталошке димензије хидрауличне дизалице Модел 520 за системе за подизање приколица са кипером и проверите простор рама, геометрију монтаже и сервисни размак пре пројекта приколице дампера.
Модел 520 хидраулична дизалица за системе за подизање приколица је компактна компонента за подизање наведена у испорученом каталогу Америцан Повер Хоистс. For a dump-trailer builder or replacement buyer, the first question is not simply whether a hoist can lift. It is whether the hoist fits the available frame space, pivot arrangement and movement path.

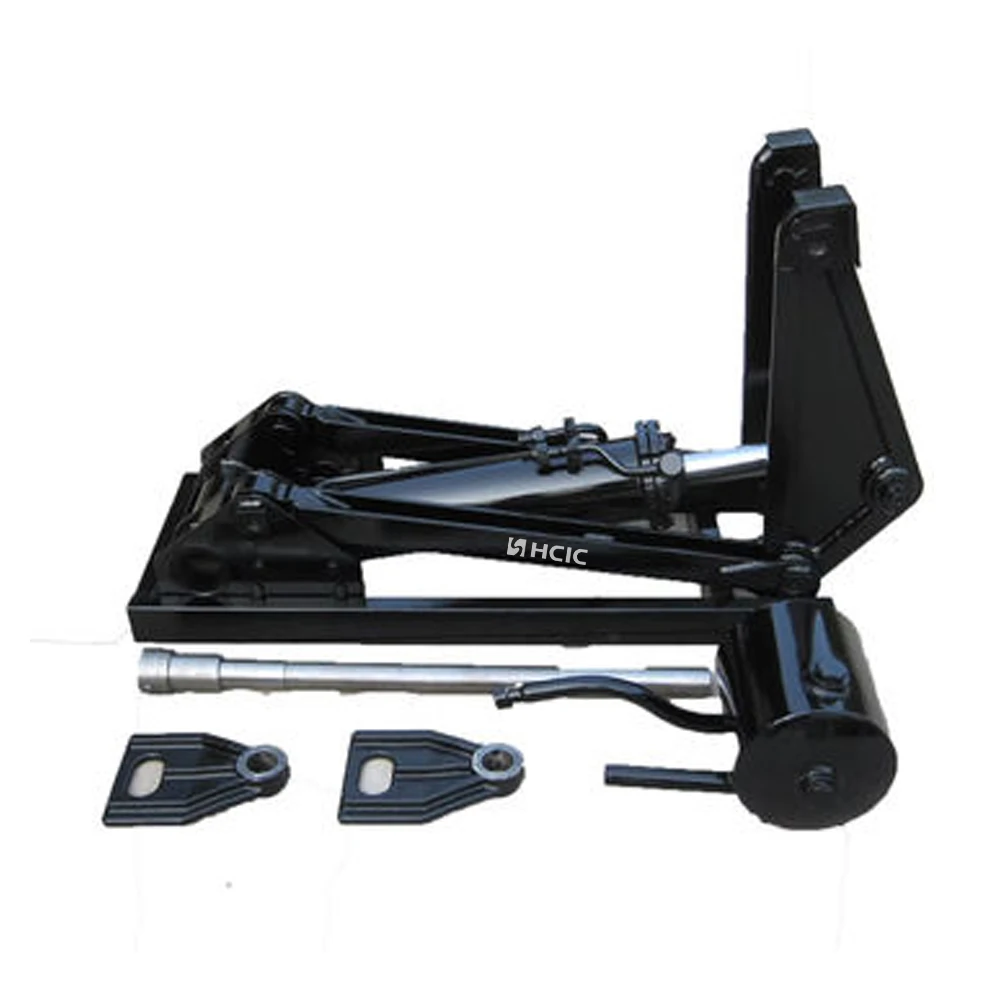

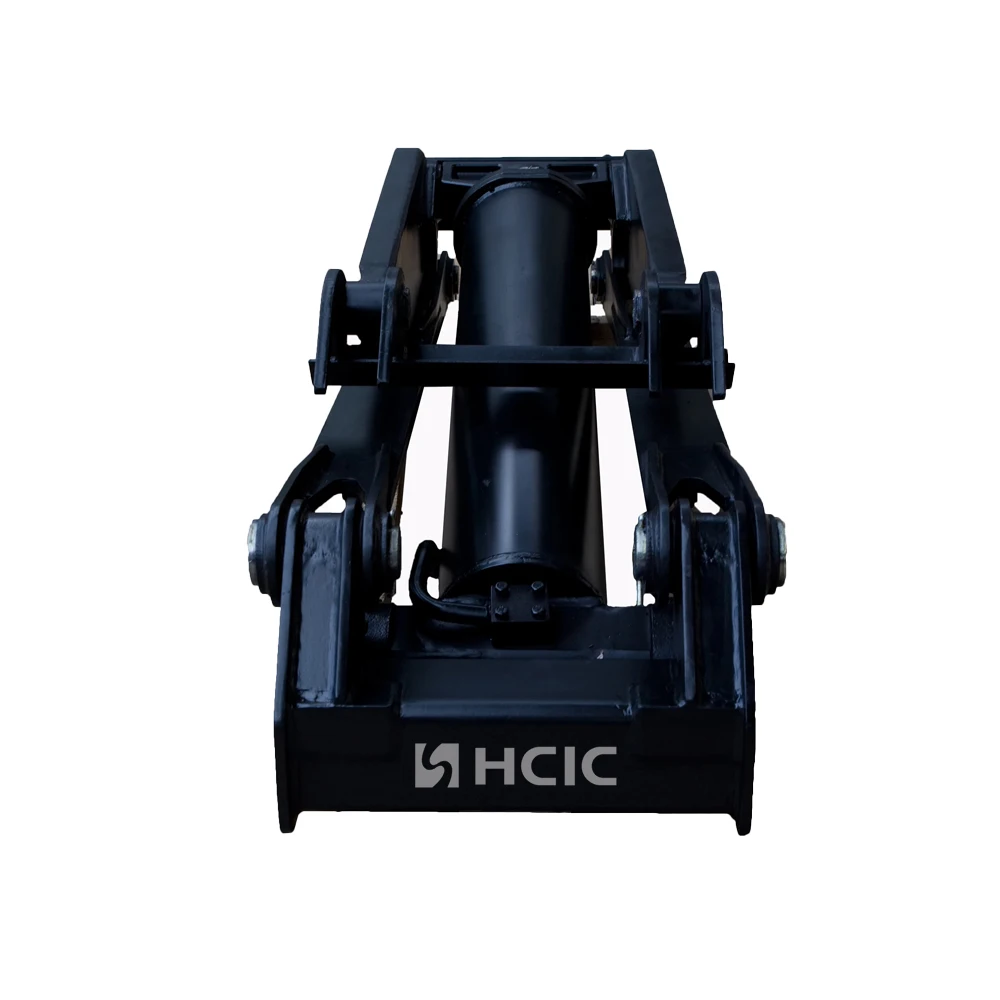

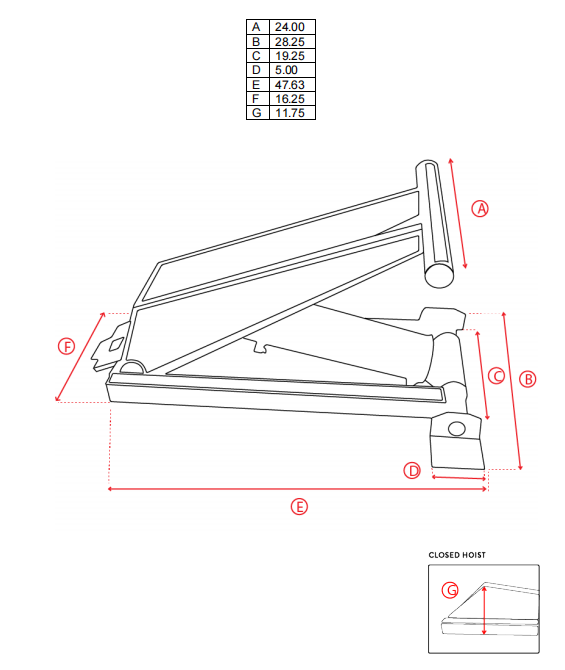

Страница модела 520 пружа седам димензионалних референци, од А до Г. Ове димензије дају инжењерску почетну тачку за проверу омотача инсталације пре него што се финализира структура приколице, хидраулични круг и детаљи монтаже.
| Параметар | Каталошка вредност |
|---|---|
| Модел | 520 |
| Категорија производа | Електрична дизалица |
| Димензија А | 24.00 ин |
| Димензија Б | 28,25 ин |
| Димензија Ц | 19,25 ин |
| Димензија Д | 5.00 ин |
| Димензија Е | 47,63 ин |
| Димензија Ф | 16,25 ин |
| Димензија Г | 11,75 ин |
Ове вредности су транскрибоване са странице каталога модела 520. Оригинални цртеж и стварне димензије приколице купца треба проверити пре одобрења производње.

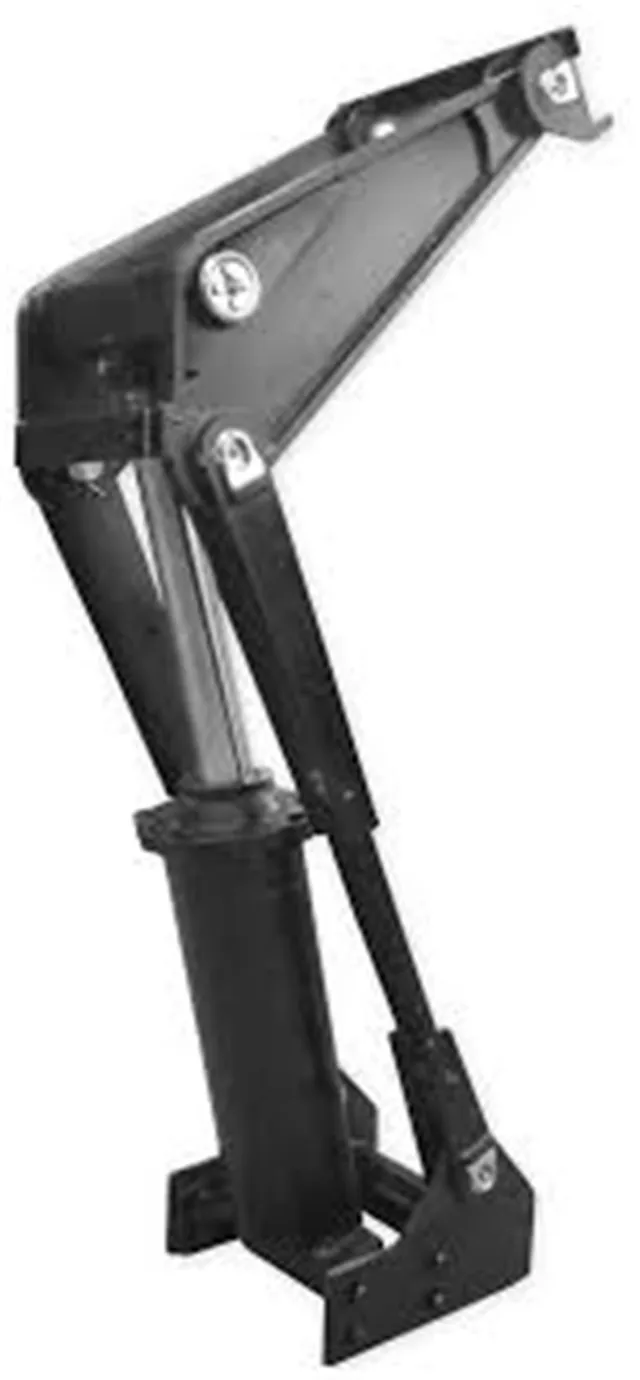

Систем за подизање кипер-приколице се креће кроз променљив угао. Простор доступан када је тело затворено није нужно исти простор доступан током подизања. Дизалица мора да седи унутар оквира, да се правилно повеже са носећом конструкцијом и да остане даље од тела у покрету током целог циклуса.
Из тог разлога, електричну дизалицу Модел 520 треба прегледати као део комплетног аранжмана за подизање, а не као изоловану компоненту. Каросерија приколице, задња шарка, предња монтажна конструкција и хидраулични прикључци утичу на коначну монтажу.
Димензије А, Б и Ц су корисне када се упореди дизалица са расположивим простором између оквира приколице и каросерије. Прво измерите приколицу у њеном затвореном положају, а затим проверите путању кретања када тело почиње да се пребацује.
Само статичко мерење може да пропусти сметње у попречним носачима, носачима, цревима или доњој страни каросерије. Најсигурнији преглед користи димензионисани цртеж или фотографије са означеним кључним растојањима.
Референце Д, Ф и Г помажу купцу да упореди дизалицу са планираним потпорним плочама, локацијама клинова и ојачањем рама. Ове вредности не би требало да се користе за репродукцију комплетног дизајна монтаже без оригиналног цртежа и димензија пројекта.
Монтажна конструкција мора пренети реакцију подизања у оквир приколице. Дебљина носача, поравнање иглица и дизајн завара стога захтевају посебан инжењерски преглед.
У каталогу је наведена димензија Е као 47,63 инча за модел 520. Ово мерење је важно када приколица има ограничену дужину уградње или када дизалица мора бити постављена око постојећих елемената оквира.
Проверите ову димензију заједно са позицијом затвореног тела, локацијом шарке и простором за приступ сервису. Оставите простор за инспекцију и рад на хидрауличном повезивању уместо да дизајнирате инсталацију око мерења која не оставља практичан приступ.
Електрична дизалица Модел 520 је погодна за дискусије о систему за подизање приколица са кипером где је купцу потребна дефинисана каталошка референца и основа димензија за преглед уградње. Може се узети у обзир за ОЕМ приколице, пројекте замене и редизајн система, под условом да се потврди комплетан механички и хидраулични склоп.
Испоручена страница каталога модела 520 наводи референце димензија, али не даје верификовани капацитет, вредност радног притиска, цифру радног века или сертификат за овај модел. Those details must be confirmed for the actual project instead of being inferred from the model number.
Користан упит за електричну дизалицу модела 520 би требао укључивати:
- Тип приколице и димензије каросерије
- Доступан простор између оквира и каросерије
- Положај задњих шарки и предње тачке монтаже
- Центри пинова и димензије носача
- Затворени и радни положаји депоније
- Постојећа пумпа, вентили, црева и контроле, ако се ради о замени
- Фотографије или димензионисани цртеж тренутне инсталације
- Потребан редослед подизања и радно окружење
Ове информације омогућавају добављачу да разговара о уградњи без нагађања о скривеним структурним детаљима.
The Model 520 power hoist should be selected through fitment review rather than model-number matching alone. Његове каталошке димензије—посебно димензија Е од 47,63 инча, димензија А 24,00 инча и димензија Г од 11,75 инча — пружају корисну полазну тачку за проверу уградње приколице са кипером.
За тачну понуду, пошаљите цртеж приколице, мере за монтажу и постојеће хидрауличне информације у ХЦИЦ. Коначна одлука треба да буде заснована на комплетном распореду подизања и најновијем техничком цртежу.
ХЦИЦ развија и производи хидрауличне цилиндре и погонске јединице за возила и индустријску примену. За пројекат модела 520, ХЦИЦ може да прегледа доступне информације о инсталацији и идентификује техничке детаље потребне за ОЕМ понуду или понуду за замену.
