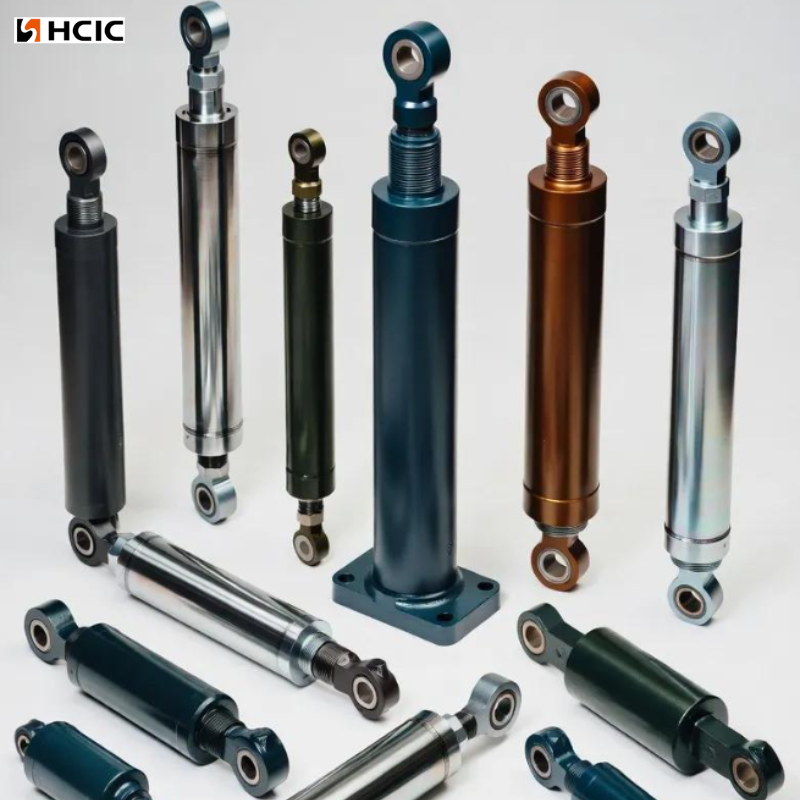

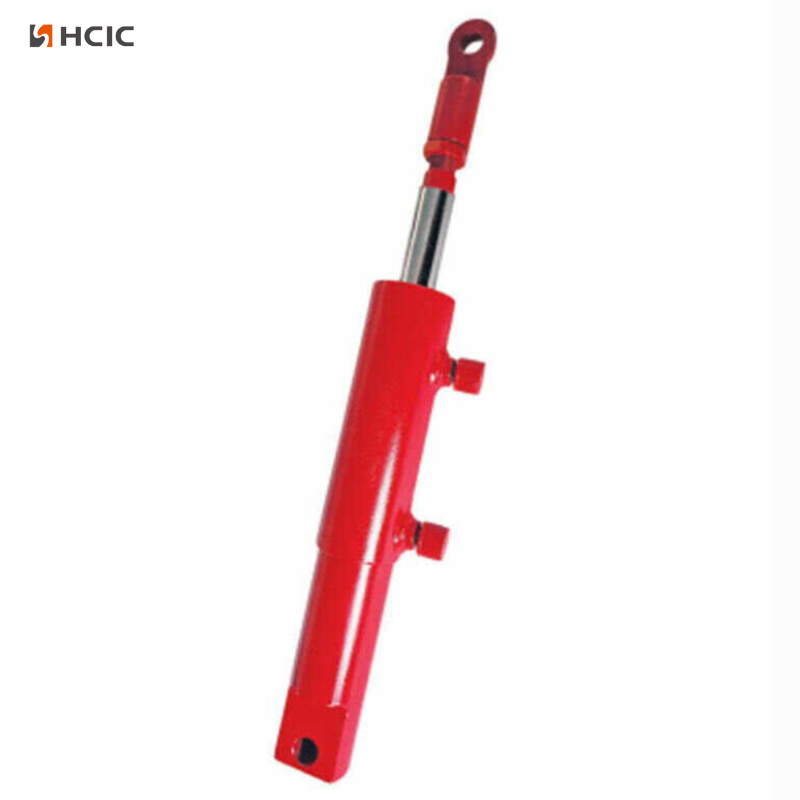

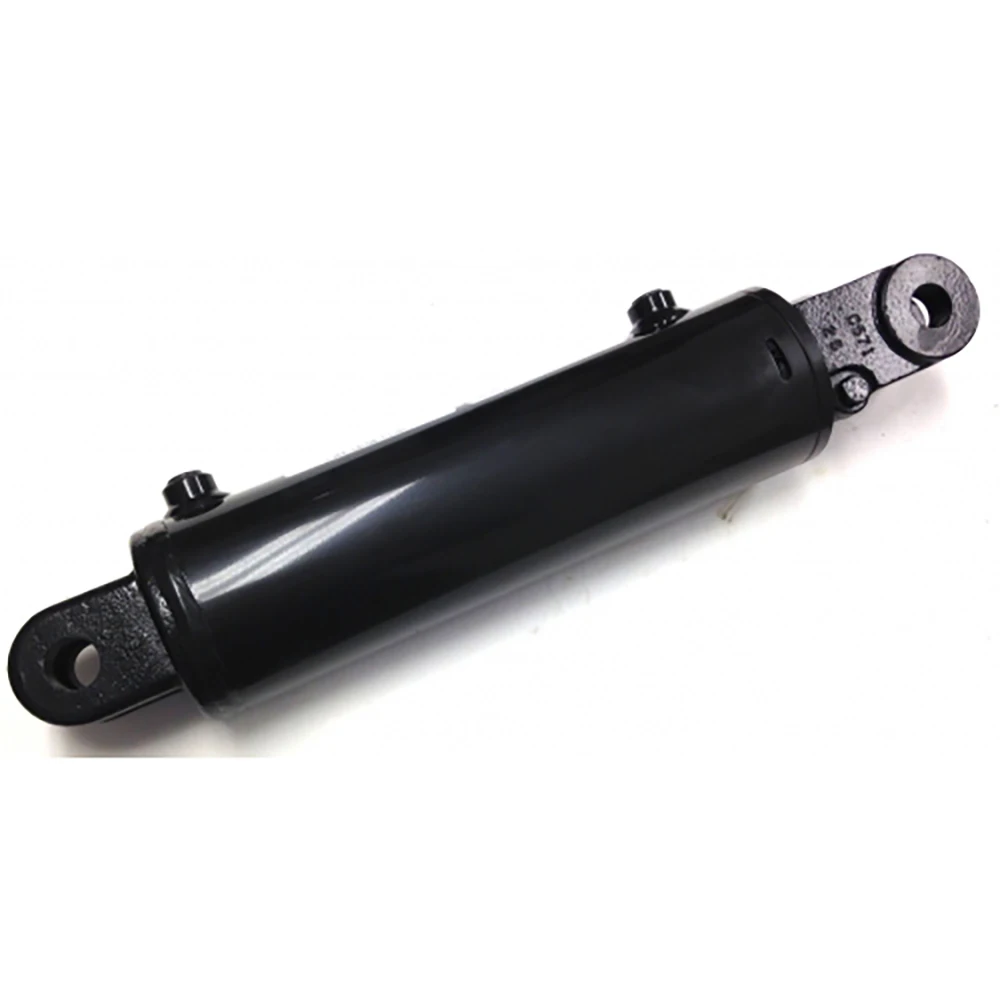

Хидраулични цилиндар за комбајн

1. Дефиниција производа и сценарији примене

1.1 Дефиниција производа

Израђујемо наменске хидрауличне цилиндре за све врсте машина за жетву, укључујући комбајне, комбајне за кукуруз и пиринач. Ове компоненте претварају хидрауличку снагу у праволинијско кретање и довољно су чврсте да се носе са тешким условима рада на фармама. Он претвара хидраулички притисак у линеарну механичку силу за покретање критичних покретних делова на комбајну.

За разлику од индустријских цилиндара опште намене, пројектован је за високе вибрације, велику прашину, блато, велике температурне промене и дугочасовни непрекидан рад на пољима. Основне карактеристике: стабилно кретање при малим брзинама, јака отпорност на ударце, поуздано заптивање и дуг век трајања.

1.2 Сценарији примене

Овај хидраулични цилиндар је савршено усклађен са главним моделима комбајна за велике комерцијалне фарме у Северној Америци, Европи, Аустралији и југоисточној Азији, прилагођавајући се локалним операцијама механизоване жетве великих површина:

Типичне позиције:

• Цилиндар за подизање главе:Примењује се на жетву житарица на великим равним фармама у Сједињеним Државама, Канади и Аустралији. Флексибилно прилагођава висину сечења како би се прилагодио неравном терену и различитим висинама раста усева, смањујући губитак зрна током континуиране жетве великих размера.
• Цилиндар за подешавање колута:Погодно за европске сценарије жетве пшенице и јечма, оптимизујући угао храњења усева како би се решио блокада храњења узрокована густом садњом усева на пољопривредним површинама високог приноса у иностранству.
• Цилиндар за истовар резервоара за зрно:Дизајниран за комбајне великог капацитета који се користе на америчким фармама кукуруза и соје, подржавајући честе операције истовара велике брзине како би се побољшала укупна ефикасност жетве на пољопривредним површинама великих површина.
• Цилиндар за подешавање размака за вршидбу:Прилагодите се разноврсној жетви усева у европским мешовитим зонама садње, прилагођавајући простор за вршење пшенице, пиринча, кукуруза и соје како би се задовољиле локалне потребе за жетвом више усева.
• Цилиндар за нивелисање шасије:Широко се користи на брдовитим пољопривредним површинама у јужној Европи и југоисточној Азији, одржавајући комбајн стабилним на нагнутим пољима и обезбеђујући нормалан рад на сложеним прекоморским теренима.

2. Параметри техничке спецификације

2.1 Табела параметара

3. Материјал и процес производње

3.1 Главни материјали

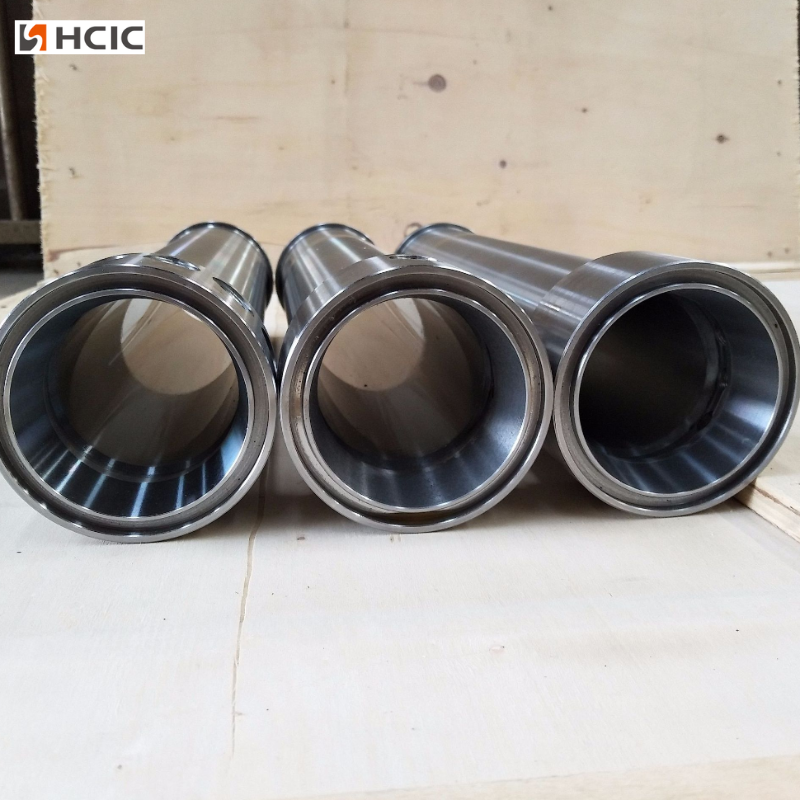

• Цев цилиндра: 27СиМн или 45# бешавна челична цев (ГБ/Т 8713-2018). Висока затезна чврстоћа, добра заварљивост, отпорност на притисак до 40 МПа.
• Клипњача: 45Цр / 40Цр средње-угљенични легирани челик.
• о Каљено + каљено (ХРЦ 28–34) за жилавост и отпорност на ударце.
• о Површински тврди хром (25–30 μм), ХВ ≥800, против рђе, против хабања, отпоран на блато.
• Чаура клипа и вођице: ливено гвожђе + нодуларно гвожђе, отпорно на хабање, добро се уклапа са заптивкама.
• Сет заптивки: Увезене композитне заптивке: ФКМ главна заптивка + ХНБР заптивка за прашину + ПТФЕ хабајући прстен. Отпоран на високу температуру, мутну воду и честу реципрочност.

3.2 Кључни процеси

1. Унутрашње брушење цеви:Прецизно брушење до Ра ≤0,4 μм, површина огледала, ниско трење, без цурења уља, дуг век заптивке.

2. Брушење штапа и тврдо хромирање:ЦНЦ брушење обезбеђује равност ≤0,1 мм/м; аутоматска линија за хромирање за уједначену дебљину и пријањање.

3. Заваривање:Заваривање са пуним продирањем ЦО₂ на завршним поклопцима и спојницама; испитивање без разарања (УТ/МТ) за критичне заварене спојеве.

4. Састављање и тестирање:

• Монтажа чисте собе да би се избегло продирање прашине у
• 100% тест притиска: 31,5 МПа држи притисак 3-5 минута, без цурења, без трајне деформације.

5. Површински третман:Пескарење + двокомпонентна антикорозивна боја, отпорност на слани спреј ≥500 сати, погодна за дуготрајну употребу на фарми на отвореном.

4. Примери примене у индустрији

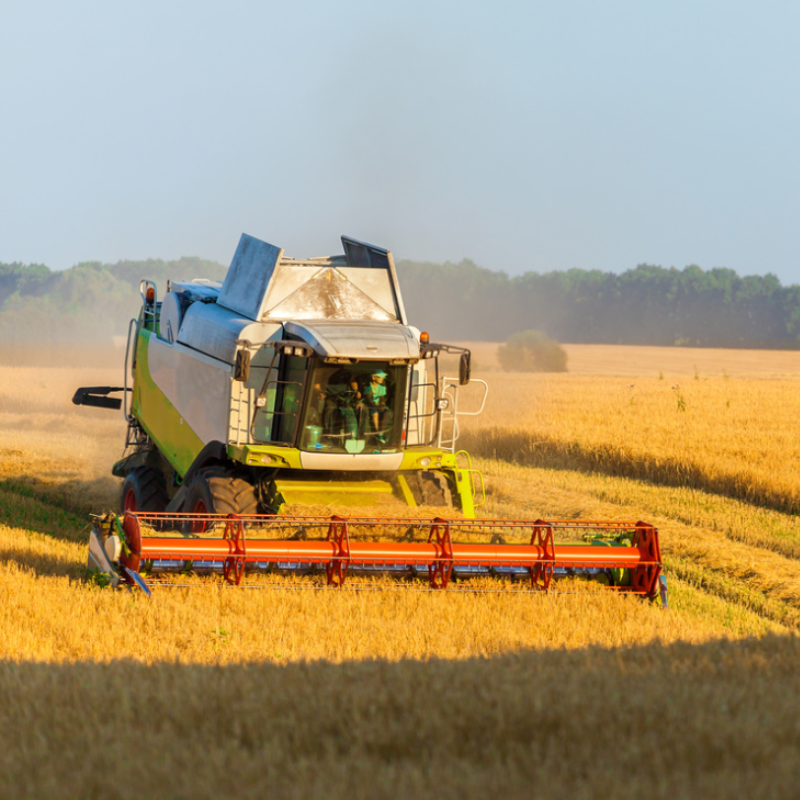

Случај 1 – комбајн за пшеницу/пиринач

• Цилиндар: 50/25-250 мм двосмерног за подизање хедера; 63/32-400 мм за истовар резервоара за зрно.
• Радни услови: 12–14 сати/дан непрекидног рада током сезоне жетве; температура околине 35–40 ℃, густа прашина, повремено замућена вода.
• Перформансе: Стабилно подизање, без заглављивања; стопа цурења <0,5% за 1000 сати; ефикасно смањује губитак жетве на ≤2%.

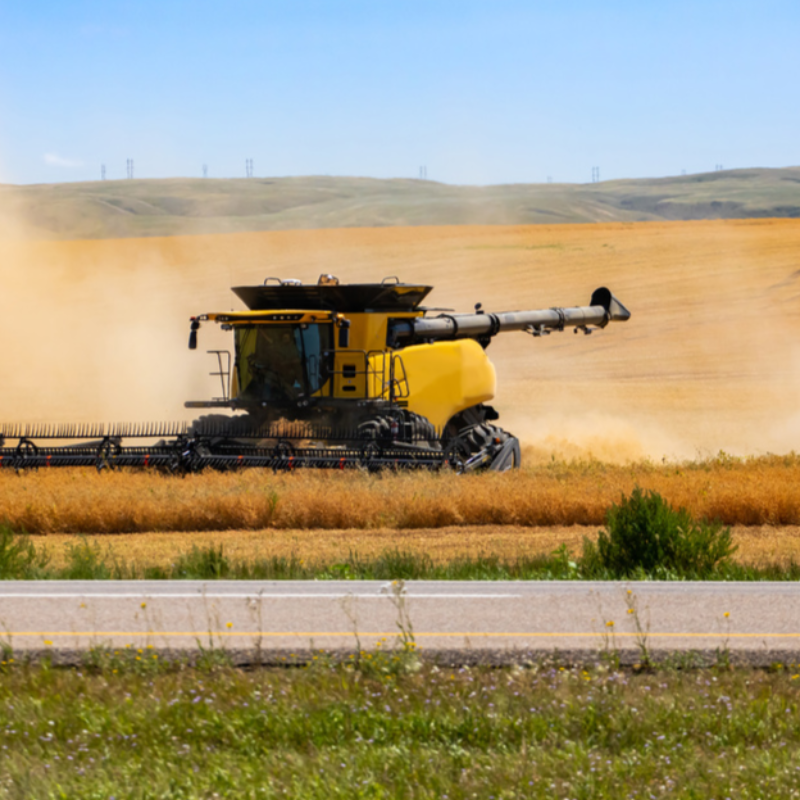

Случај 2 – Комбајн за кукуруз

• Цилиндар: 63/32-320 мм за подизање хедера; 50/25-200 мм за механизам за отпуштање уха.
• Радно стање: Чести удари, високе вибрације, прашњави остаци стабљике кукуруза, температура до -15 ℃ у рано пролеће.
• Перформансе: Издржава ударно оптерећење 2–3× номинални притисак; перформансе при ниском старту добре; радни век достиже 3.500–4.500 сати под нормалним одржавањем.

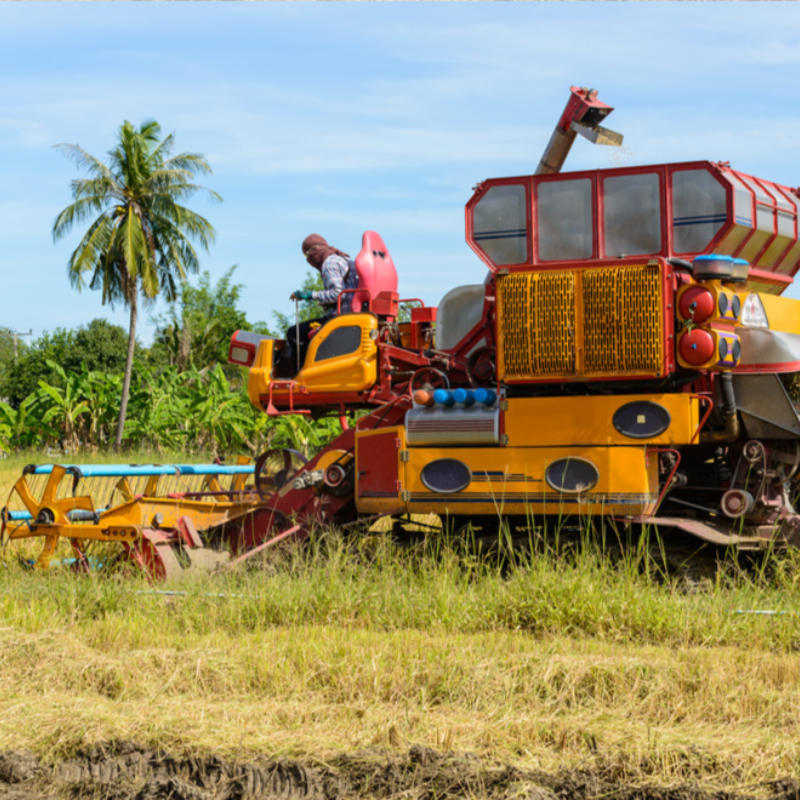

Случај 3 – Мали комбајн са брда

• Цилиндар: 40/20-150 мм компактни цилиндар двоструког дејства за нивелисање каросерије и контролу хедера.
• Радно стање: Уско поље, често скретање, блатњави путеви, висока влажност током целе године.
• Перформансе: Компактна величина, флексибилна акција; добро заптивање у влажном / блатњавом окружењу; лако одржавање на лицу места.

5. ФАК

（1）П: Да ли је овај хидраулични цилиндар погодан за све марке комбајна?

О: Стандардни модели одговарају већини главних комбајна. Такође подржавамо прилагођене величине и уградне димензије за специјалну опрему.

（2）П: Колико дуго траје радни век под нормалном употребом?

О: Под стандардним радним условима, нормални радни век може да достигне више од 2000 радних сати. Редовна замена уља и чишћење могу додатно продужити његов радни век.

（3）П: Шта да радим ако дође до цурења уља током употребе?

О: Цурење уља је углавном узроковано старењем или оштећењем заптивних прстенова. Само замените одговарајући комплет за заптивање, нема потребе да мењате цео цилиндар.

（4）П: Да ли може нормално да ради зими са ниским температурама?

О: Да. Производ је тестиран на отпорност на ниске температуре унутар -20℃. Препоручује се употреба хидрауличног уља ниске температуре у хладним подручјима за боље перформансе.
