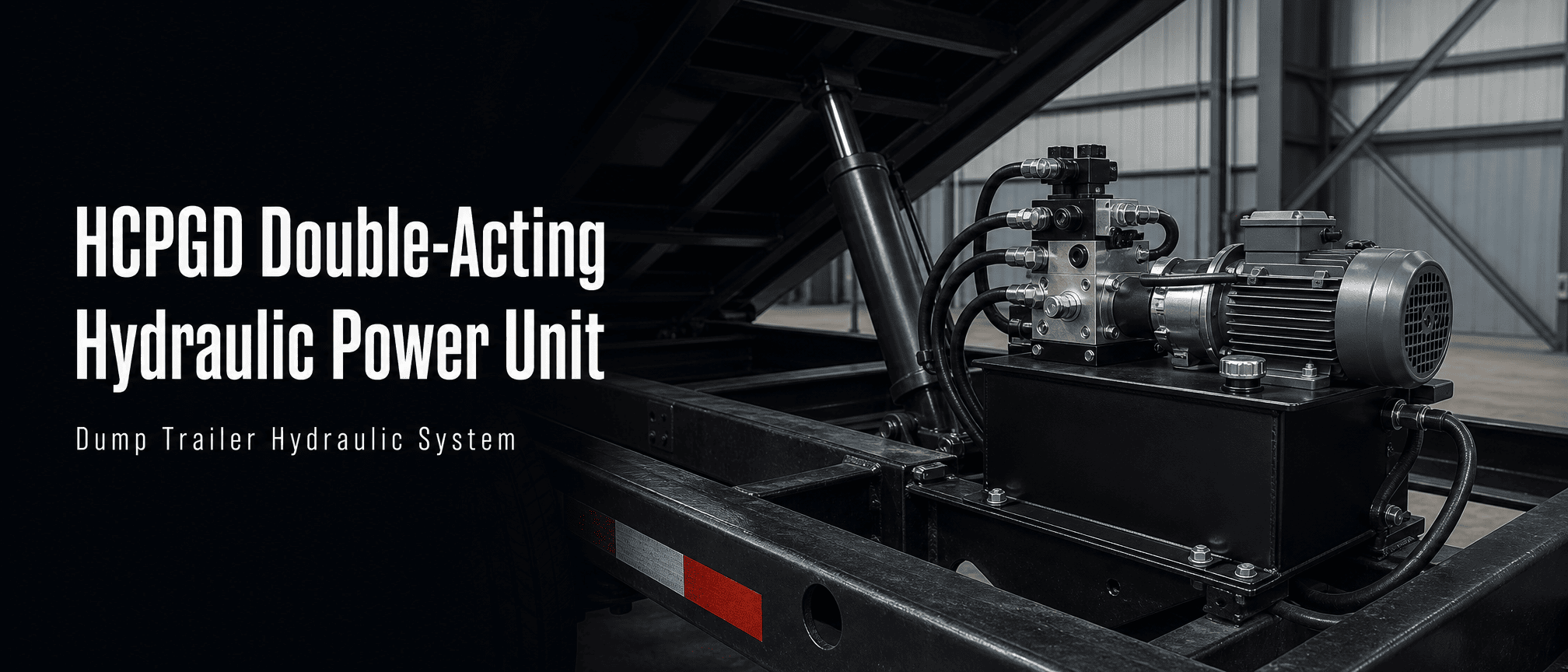

ХЦПГД хидраулични агрегат двоструког дејства за кипер приколице испоручује проток од 1,2 ГПМ, притисак од 3,000 ПСИ и резервоар од 6 галона за хидрауличне системе приколица за кипер.
Product type:
хидраулични агрегат двосмерног дејстваFlow rate:
1,2 ГПМPort size:
САЕ #6Tank size:
6галХЦПГД хидраулични агрегат двоструког дејства за кипер приколице. Каталог наводи проток од 1,2 ГПМ, резервоар од 6 галона, оцену притиска од 3000 ПСИ и САЕ #6 портове. Његов 4-смерни, 3-положајни распоред вентила са соленоидом је намењен за хидрауличне кругове којима је потребно кретање у оба смера.
За произвођаче приколица или тим за одржавање флоте, важна тачка није само величина мотора и резервоара. ХПУ мора одговарати цилиндру, расположивом електричном напајању, хидрауличком уљу, распореду црева и потребном кретању. Овај чланак објашњава шта значи спецификација ХЦПГД и које информације треба потврдити пре поруџбине.
Хидраулични агрегат претвара електричну снагу у хидраулички проток и притисак. Пумпа шаље уље на изабрану страну цилиндра двоструког дејства. Када вентил промени положај, круг обрће проток уља тако да се цилиндар може продужити и увући под хидрауличком снагом.
Хидраулични агрегат двоструког дејства ХЦПГД је стога погодан за дизајн приколице за кипер којој је потребна функција извлачења са погоном и функција увлачења са погоном. Тачно кретање и даље зависи од запремине цилиндра, оптерећења, подешавања растерећења, величине црева и контролног кола. ХПУ треба изабрати као део комплетног хидрауличког система, а не као изоловану компоненту.
| Ставка | Каталошка спецификација |
|---|---|
| Модел | ХЦПГД |
| Врста производа | Хидраулични агрегат двоструког дејства |
| Апликација наведена у каталогу | Кипер приколица |
| Брзина протока | 1,2 ГПМ |
| Величина порта | САЕ #6 |
| Величина резервоара | 6 гал |
| Притисак | 3,000 ПСИ |
| Валвинг | Соленоид ради; 4-смерни, 3-позицијски |
Ово су објављене вредности ХЦПГД у каталогу ХЦИЦ-2026. Каталог не даје комплетну струју мотора, капацитет батерије, радни циклус, подешавање вентила за растерећење или дијаграм ожичења контролера за овај модел. Те детаље треба потврдити у складу са захтевима пројекта пре одобрења производње.
4-смерни, 3-положајни вентил даје погонској јединици структуру за контролу смера за хидраулички актуатор двоструког дејства. Један радни прикључак може усмерити уље да продужи цилиндар док други враћа уље у резервоар. У супротној команди, путања тока се обрће.
Централна позиција је детаљ дизајна који мора бити потврђен коначним кругом и спецификацијом вентила. Утиче на то како се актуатор понаша када се електрична команда отпусти. Произвођач приколице не би требало да претпостави централно стање без прегледа хидрауличке шеме, захтева за контролу оптерећења и методе безбедног спуштања.
САЕ #6 прикључак порта такође треба да се провери у односу на изабрано црево, адаптер и стандард фитинга. Исправна идентификација навоја и пракса заптивања су важни јер мало цурење споја може унети ваздух, изгубити уље и учинити кретање приколице недоследним.
ХЦПГД је наведен са резервоаром од 6 галона. Запремина резервоара обезбеђује место за враћање уља и помаже систему да управља запремином уља која је потребна за цилиндар. Потребна величина резервоара није одређена само отвором цилиндра. Такође зависи од хода цилиндра, запремине шипке, распореда кола, запремине црева, нивоа уља, расположивог простора за уградњу и радног циклуса.
Резервоар треба да буде безбедно монтиран и постављен тако да усисни вод, повратни пут и приступ сервису остану практични. Пре наручивања, инсталатер треба да потврди стварне димензије резервоара, оријентацију монтаже, распоред пуњења и вентилације, као и ниво употребљивог уља са ХЦИЦ.
Каталог наводи 1,2 ГПМ за ХЦПГД и 3,000 ПСИ за спецификацију притиска. Ове вредности не треба директно претварати у гарантовано време подизања приколице или капацитет дизања. Стварна брзина зависи од запремине цилиндра и оптерећења. Стварни радни притисак зависи од потребне силе, механичке геометрије, трења, ограничења и заштите од растерећења.
Једноставна прва провера је да упоредите потребну запремину цилиндра са доступним протоком. Већем цилиндру је потребно више уља да заврши исти ход, тако да ће његово кретање нормално трајати дуже при истој брзини протока. Пројектант система такође треба да узме у обзир повратни ток са стране шипке цилиндра са двоструким дејством, дужину црева и температурно зависни вискозитет хидрауличког уља.
Каталошка вредност од 3.000 ПСИ је граница дизајна система коју треба проверити у односу на цилиндар, црева, спојеве и компоненте управљања. Не треба то третирати као обећање да ће свака приколица радити под тим притиском непрекидно.
Пре уградње ХЦПГД хидрауличне јединице двоструког дејства, потврдите следеће тачке:
1. Компатибилност цилиндара:Проверите да ли повезани актуатор има двоструко дејство и да су оба порта исправно идентификована.
2. Електрично напајање:Потврдите напон, потражњу струје, заштиту осигурача, величину кабла и компатибилност контролног прекидача.
3. Хидрауличне везе:Ускладите САЕ #6 портове са одговарајућим цревима и адаптерима. Одржавајте усисне и повратне путеве чистима.
4. Положај резервоара:Оставите довољно простора за пуњење, преглед, чишћење и будући сервис.
5. Заштита од притиска:Потврдите распоред преливног вентила и сигуран притисак за комплетан круг.
6. Контрола оптерећења:Прегледајте како се тело одлагалишта држи и спушта ако је струја прекинута.
7. Уклањање ваздуха:Напуните одобрено уље, одзрачите круг према пројекту система и проверите ниво резервоара након неколико контролисаних циклуса.
ХЦИЦ треба да добије изглед приколице, податке о цилиндру, потребан напон напајања и хидрауличку шему пре него што се одобри коначна конфигурација.
Притисак не одређује перформансе комплетног система. Сила цилиндра, механичка полуга и захтев протока морају се узети у обзир заједно.
Вредност од 1,2 ГПМ се односи на проток уља, а не директно на масу коју приколица може да подигне. Носивост зависи од структуре цилиндра и приколице, као и од хидрауличког кола.
Систем двосмерног дејства захтева правилно постављање са обе стране актуатора. Нетачна идентификација црева може проузроковати да се цилиндар помери у погрешном смеру или да се не увуче како је предвиђено.
4-смерни, 3-положајни вентил мора бити усклађен са захтеваним неутралним понашањем и безбедним спуштањем.
За понуду ХЦПГД хидрауличне јединице двоструког дејства, обезбедите:
Тип приколице и предвиђена примена
Ове информације омогућавају да се конфигурација ХПУ-а провери у односу на комплетан систем приколице, а не да се наводи само на једном броју.
Да ли је ХЦПГД једноделног или двоструког дејства?
Каталог ХЦИЦ-2026 наводи ХЦПГД као хидраулични агрегат двоструког дејства.
Која је брзина протока наведена за ХЦПГД?
Каталог наводи брзину протока од 1,2 ГПМ.
Коју величину резервоара користи ХЦПГД?
Каталог наводи резервоар од 6 галона.
Која је величина порта наведена?
Каталог наводи САЕ #6 величину порта.
Да ли каталог потврђује сваки електрични детаљ?
Не. Табела модела не даје комплетну струју мотора, дијаграм ожичења или спецификацију радног циклуса. Ове тачке треба потврдити за предвиђену приколицу.
ХЦПГД хидраулични агрегат двоструког дејства је дефинисана ХПУ опција за кипер приколице са подацима о протоку, резервоару, притиску и вентилу наведеним у каталогу. За поуздану понуду, пошаљите ХЦИЦ-у спецификацију цилиндра, електрично напајање, хидрауличку шему и ограничења инсталације.
ХЦИЦ затим може да прегледа да ли конфигурација ХЦПГД одговара комплетној апликацији и да идентификује све детаље специфичне за пројекат који захтевају потврду пре производње.
