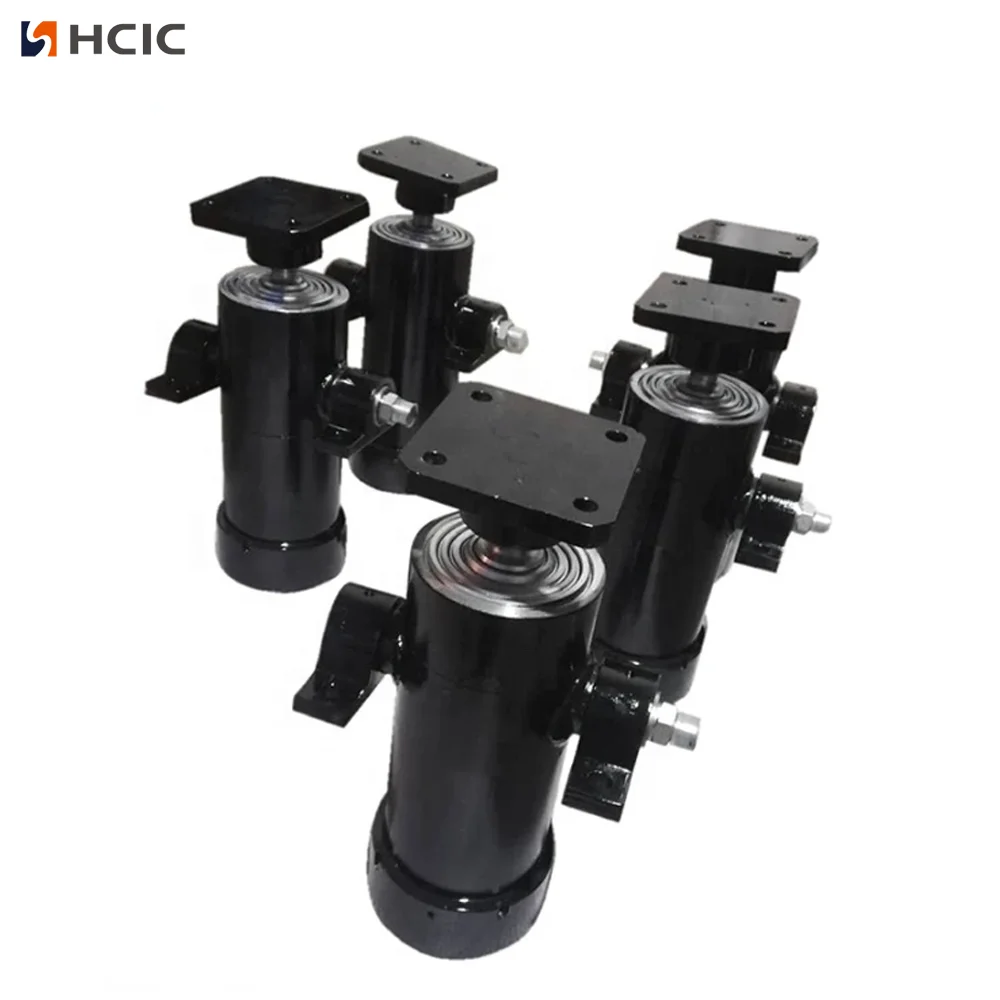

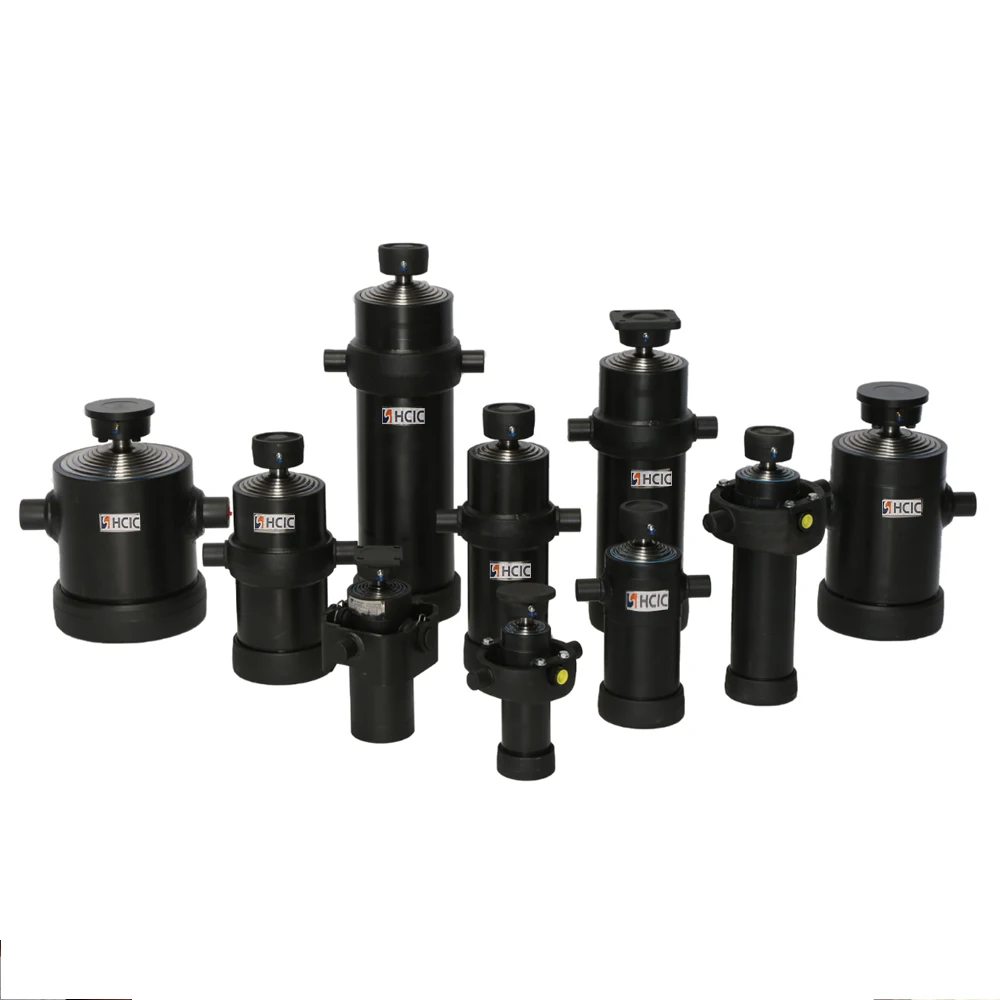

4ТГ-Е130к1307 је четворостепени телескопски хидраулични цилиндар за подвозје приколице са кипером са ходом од 1.307 мм, максималним радним притиском од 180 бара и каталошким опсегом превртања од 15–25 тона.
Number of stages:
4 фазеStroke:
1.307 ммMass:
58 кгWorking volume:
13,7 Л4ТГ-Е130к1307 је четворостепена кипер приколица подбоби телескопски хидраулични цилиндар наведен у каталогу ХЦИЦ-2026. То је део асортимана подвозја за лака оптерећења за приколице са бочним и тросмерним дамперима, где дугачак ход мора да стане испод каросерије и шасије.
Модел пружа дефинисану почетну тачку за ОЕМ преглед или преглед цилиндра за замену: четири степена, 1.307 мм ход, 180 бара максимални радни притисак и каталошки распон капацитета превртања од 15–25 тона. Пре куповине цилиндар треба ускладити са комплетном структуром приколице, хидрауличним кругом и распоредом монтаже.
| Параметар | Каталошка вредност |
|---|---|
| Модел | 4ТГ-Е130к1307 |
| Врста производа | Телескопски хидраулични цилиндар испод каросерије |
| Број фаза | 4 |
| Мождани удар | 1.307 мм |
| миса | 58 кг |
| Радна запремина | 13,7 Л |
| Максимални радни притисак | 180 бара |
| Опсег капацитета превртања каталога | 15–25 тона |
| Димензија Л | 545 мм |
| Димензија А | 216 мм |
| Димензија Б | 329 мм |
| Димензија Ц | 132 мм |
| Димензија Д | 92 мм |
| Димензија Е | 58 мм |
Горе наведене вредности су транскрибоване из табеле телескопског хидрауличног цилиндра испод каросерије у приложеном каталогу ХЦИЦ-2026, ПДФ страница 18. У одштампаној табели, ред за 4ТГ-Е130к1307 приказује четири степена, ход од 1.307 мм, 58.7 кг радне запремине и максималне радне запремине 13 бара.

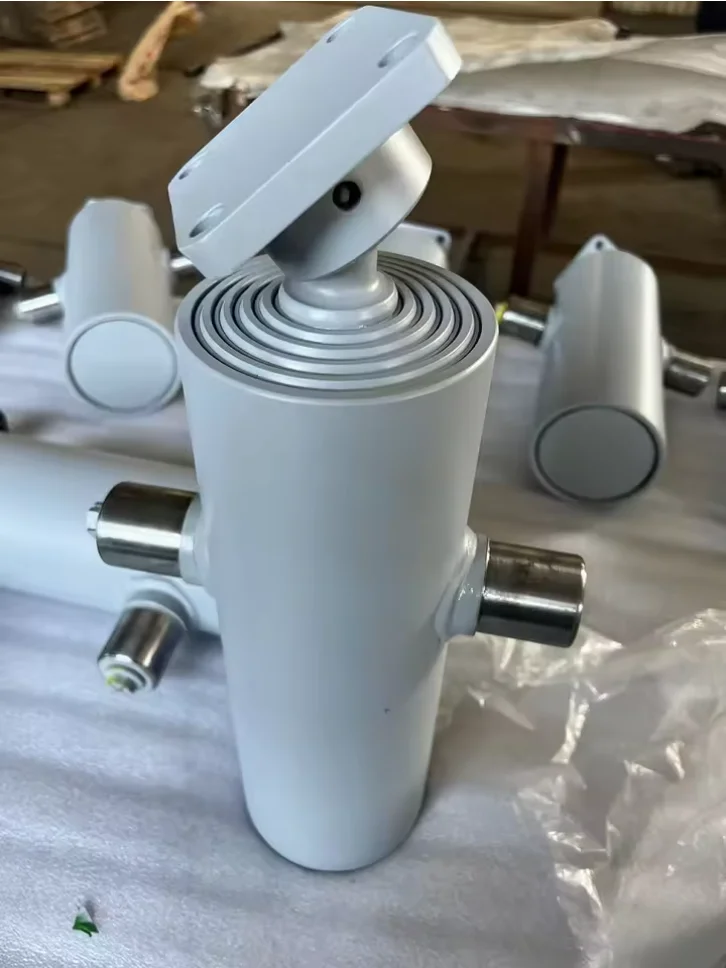

Телескопски цилиндар користи угнежђене степенице да произведе дужи радни покрет без потребе за пуном продуженом дужином када је увучен. Тај распоред је користан код приколица са киперима где је расположиви простор испод каросерије ограничен, али је систему за превртање и даље потребно довољно кретања.
4ТГ-Е130к1307 има четири степена и наведени ход од 1.307 мм. Његова димензија Л од 545 мм пружа почетну тачку за планирање затвореног простора, али инсталација такође мора да узме у обзир лежиште цилиндра, прикључак игле или ушице, чланове шасије, црева и комплетну путању кретања тела депоније.
Цилиндар не одређује сам резултат превртања. Локација шарке, тежина тела, расподела оптерећења, угао нагиба, проток пумпе и заштита од растерећења утичу на силу и брзину потребне током циклуса.

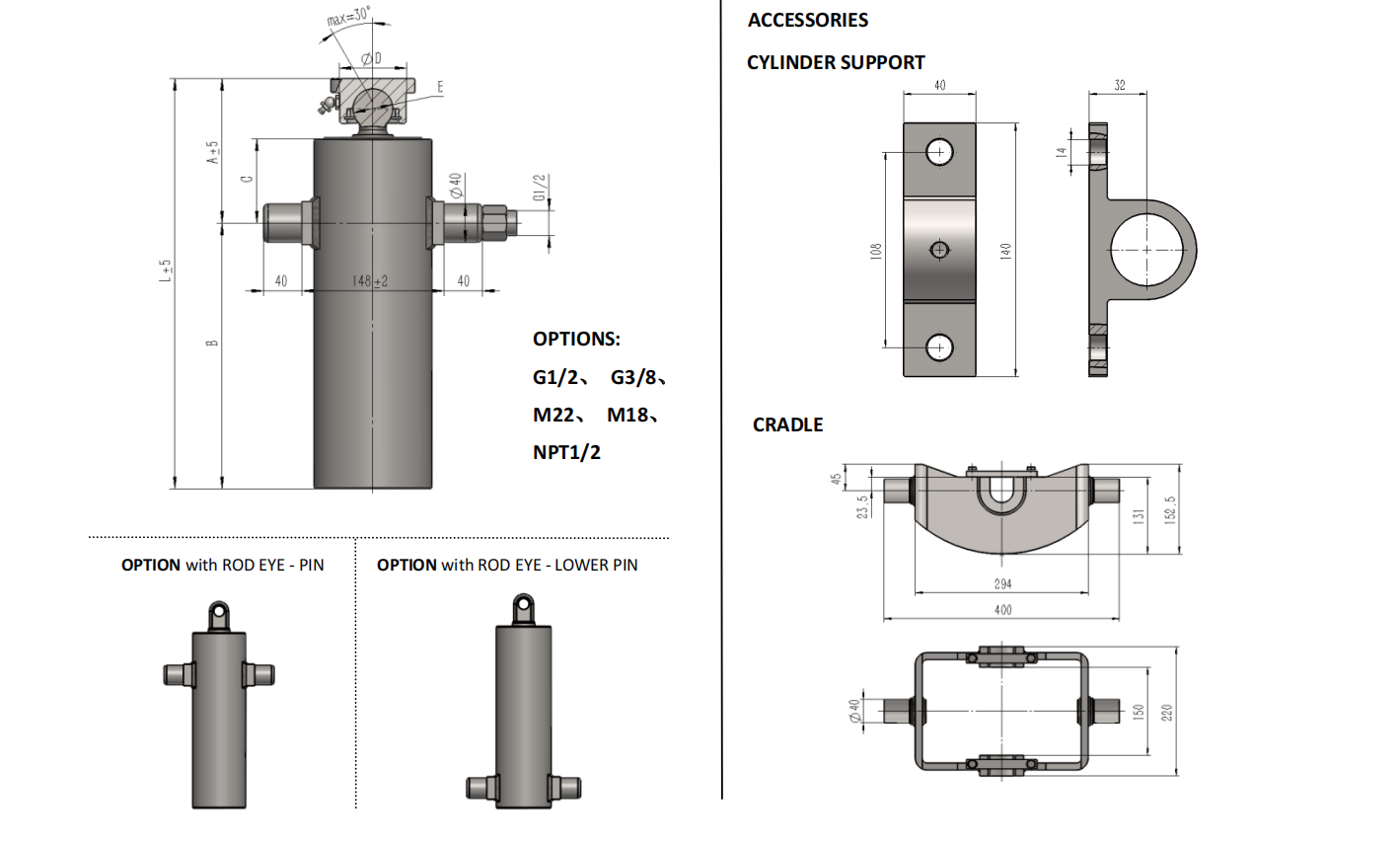

Почните са наведеним Л димензијом и А–Е инсталационим димензијама. Упоредите их са цртежом приколице или измереном површином за монтажу. Затим проверите цилиндар кроз цео лук превртања. Цилиндар може да очисти шасију када је тело затворено, али да додирне попречни носач или држач док се тело подиже.

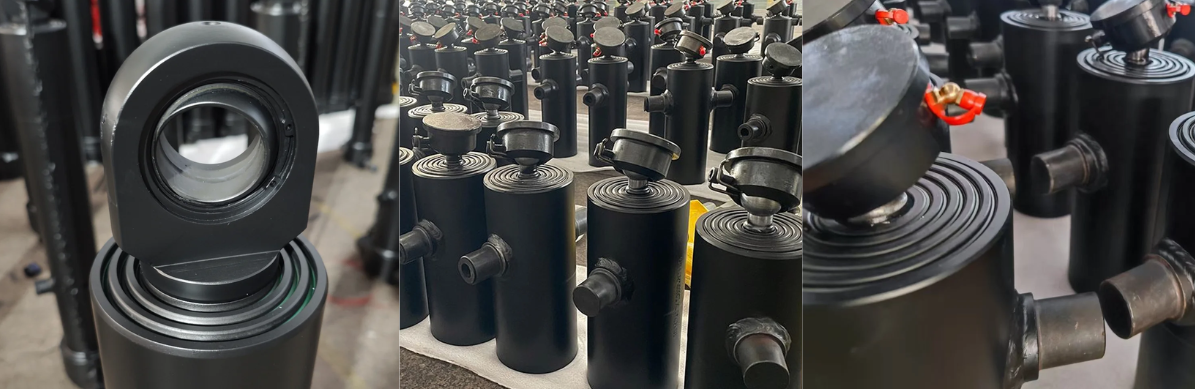

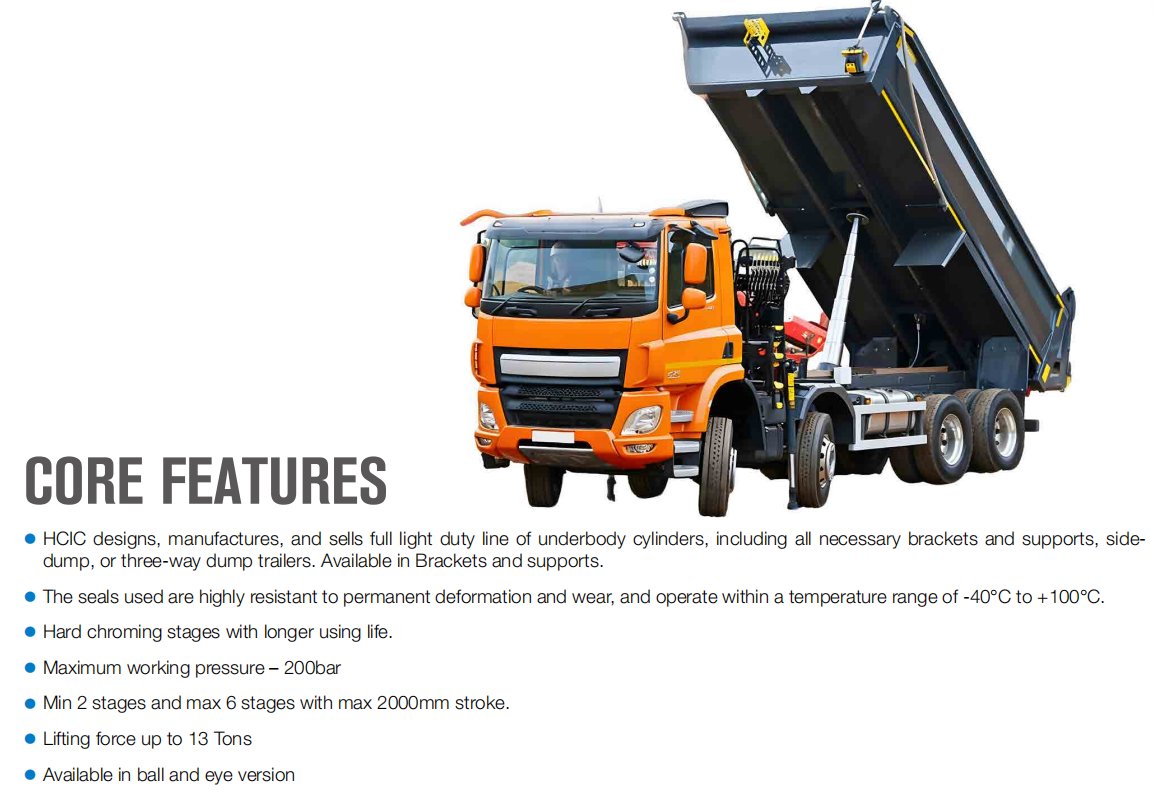

Страница каталога приказује опције са ушима шипке и доњим иглицама за асортиман цилиндара подвозја, заједно са референцама носача. Тачну везу и распоред постоља за 4ТГ-Е130к1307 треба потврдити на цртежу пројекта. Немојте претпостављати да ће телескопски цилиндар сличног изгледа користити исти размак иглица или метод монтаже.
Цилиндар треба подупријети и поравнати кроз монтажни дизајн приколице. Носачи не би требало да гурају цилиндар у позицију или да стварају бочно оптерећење током проширења. Проверите клинове, постоље, црева и оближње елементе оквира пре него што примените оптерећење.
Каталог наводи максимални радни притисак од 180 бара за 4ТГ-Е130к1307. Пумпа, растерећени вентил, величина црева, запремина уља и контролни круг треба да се прегледају у складу са тим захтевима. Радни притисак није исти као гарантовани капацитет дизања; стварна сила зависи од хидрауличког притиска, ефективне површине и механичке геометрије приколице.

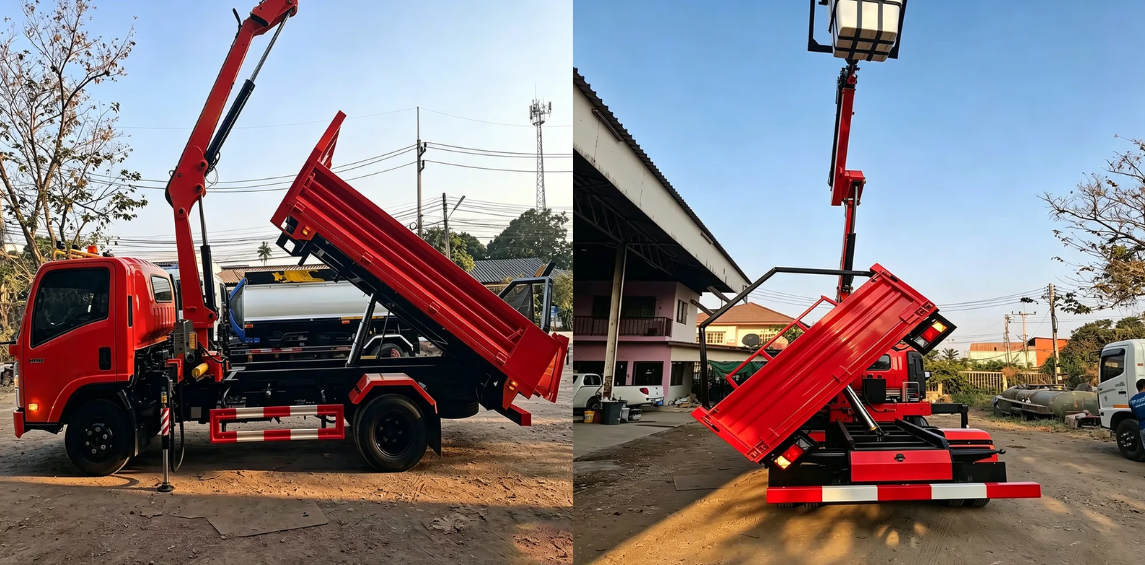

4ТГ-Е130к1307 је релевантан за пројекте кипер приколица којима је потребан четворостепени телескопски хидраулички цилиндар подвозја са ходом од 1307 мм. Може се узети у обзир за распореде са бочним и тросмерним дамперима-приколицама када се расположиви простор за инсталацију и опсег примене каталога подударају са пројектом.
У каталогу је наведен распон носивости од 15 до 25 тона. Третирајте ово као референцу за каталошку апликацију, а не као универзално одобрење корисног оптерећења. Каросерија приколице, структура шарки, чврстоћа шасије, расподела оптерећења и хидраулични систем морају се проценити заједно.
За 4ТГ-Е130к1307 ОЕМ или упит за замјену, пошаљите:
Ове информације помажу да се одвоји директна замена цилиндра од редизајна монтажног или хидрауличког система.
4ТГ-Е130к1307 даје произвођачима приколица дефинисану четворостепену опцију цилиндра подвозја са ходом од 1.307 мм, масом од 58 кг, максималним радним притиском 180 бара, радном запремином од 13,7 Л и каталошким опсегом превртања од 15–25 тона.
Пошаљите цртеж приколице, мере за монтажу и хидрауличне податке у ХЦИЦ на преглед уградње пре наручивања.
